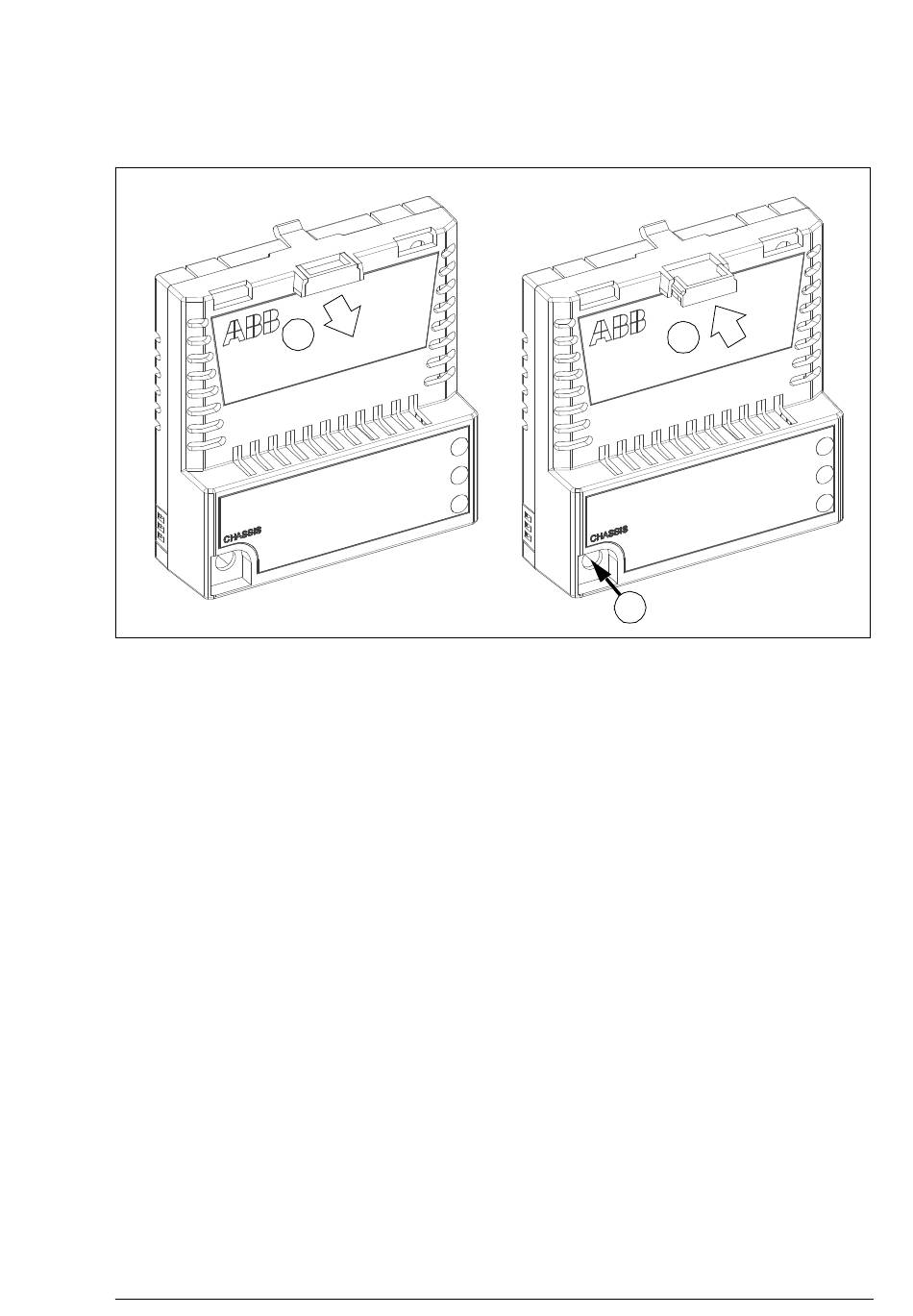

Hinweis: Es ist wichtig, die Schraube korrekt zu festzuzie-
hen, damit die EMV-Anforderungen erfüllt werden und der
einwandfreie Betrieb des Moduls sichergestellt ist.
Elektrische Installation:
Hinweise:
•
Sender und Empfänger müssen an beiden Enden der
Verbindung vom gleichen Typ sein.
•
Beachten Sie die Farbcodierung und Anschlussbezeichnun-
gen damit jeweils die Senderausgänge an die Empfängere-
ingänge und umgekehrt korrekt angeschlossen werden.
•
Wenn mehrere Geräte an einen Kanal angeschlossen
werden sollen, muss dieses in Ringtopologie erfolgen.
1.
Führen Sie die LWL-Kabel von dem externen Gerät zum/zu
den jeweiligen Kanal/Kanälen des FDCO.
2. Innerhalb des Frequenzumrichters müssen die LWL-Kabel
wie im Hardware-Handbuch beschrieben geführt werden.
FDCO-01/02 DDCS Kommunikationsmodule 9
1
3
4
