II SECTION II: INSTALLATION ET
ENTRETIEN
II.1

TRANSPORT

II.1.1

EMBALLAGE ET COMPOSANTS

DANGER!
NE PAS OUVRIR NI EFFECTUER AUCUNE
OPÉRATION SUR L'EMBALLAGE AVANT DE
L'AVOIR AMENÉ SUR LE LIEU D'INSTALLATION.
Les opérations de déplacement et de soulèvement
doivent être confiées à un personnel qualifié et
disposant de l'équipement nécessaire à cet effet.

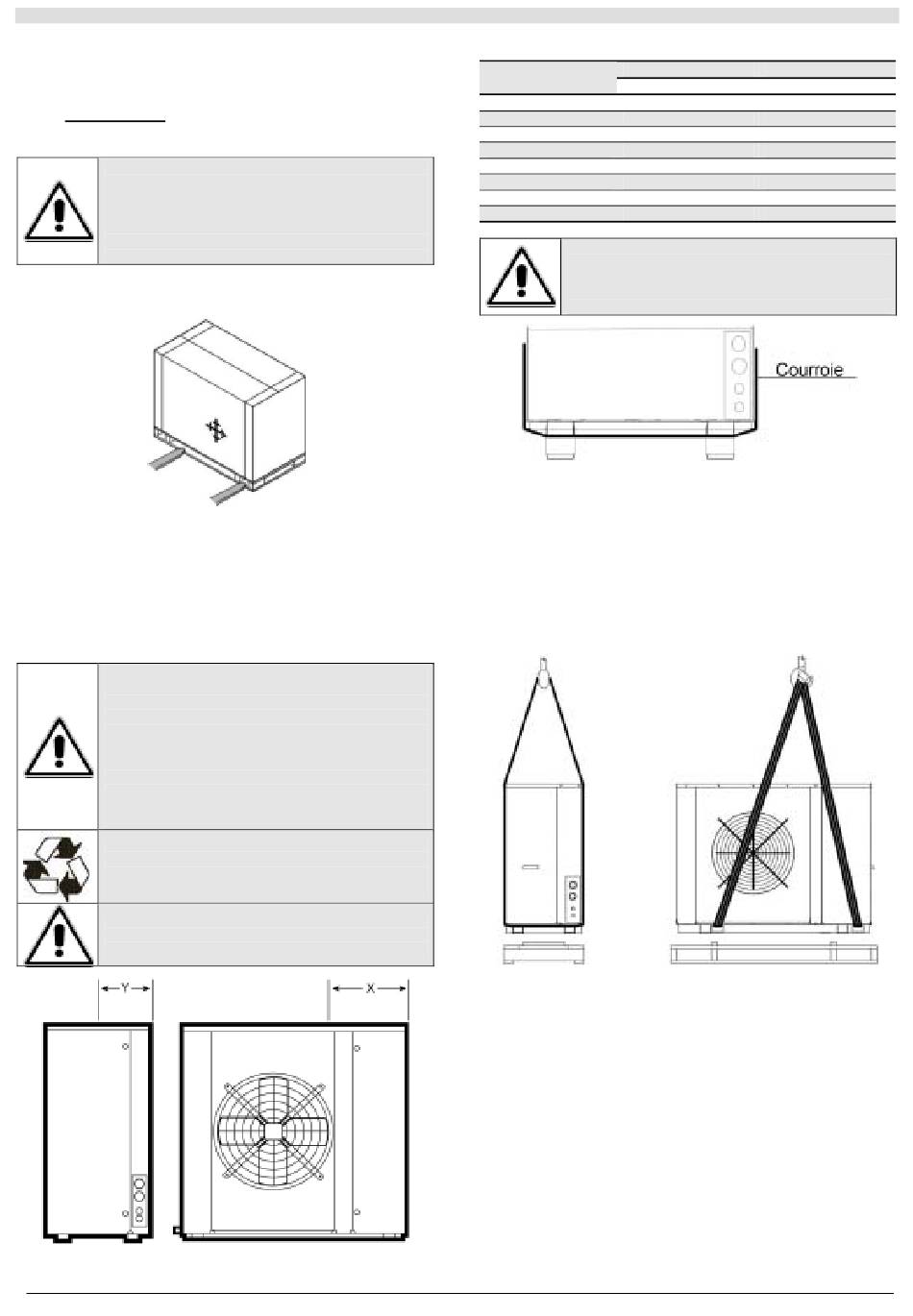

Amener la machine dans son emballage sur le lieu d'installation à l'aide
d'un chariot élévateur ou d'un transpalette en veillant à ce que le centre
de gravité soit bien centré durant le déplacement.
Fig. 4
Les unités sont livrées dans un carton, placé sur une palette et fixé à
celle-ci à l'aide de feuillards.
Les pièces et éléments fournis avec l'unité sont:
• les instructions d'utilisation;
• le schéma électrique;
• la liste des centres d'assistance technique agrée;
• les documents et la garantie.
II.1.2

MANUTENTION

DANGER!
Veiller à bien centrer le centre de gravité pour
prévenir tout déplacement imprévu (Fig. 4). Les
opérations de déplacement de l'unité doivent être
effectuées en prenant soin de ne pas endommager
la structure externe ni les parties mécaniques et
électriques internes de l'appareil.
S'assurer également de l'absence d'obstacles et de
personnes le long du trajet pour prévenir les
risques de choc, d'écrasement et de renversement
de l'appareil de levage.
PROTECTION DE L'ENVIRONNEMENT!
Veiller à éliminer les matériaux d'emballage dans le
respect des dispositions en vigueur sur le lieu
d'installation.
DANGER!
Ne pas laisser les emballages à la portée des
enfants.
Fig. 5
Position approximative du centre de gravité:
Modèle
CMA/E – EX 14
CMA/E – EX 19
CMA/E – EX 23
CMA/E – EX 29
CMR/E 14
CMR/E 19
CMR/E 23
CMR/E 29
DANGER!
Toutes les opérations de manutention doivent être
effectuées avec la plus grande prudence. Procéder
aux opérations de levage et de déplacement
uniquement de la manière indiquée.
Fig. 6
Pour le levage de l'unité non emballée, utiliser des sangles textiles en
parfaite état en veillant à intercaler des protections à hauteur des
angles coupants. Arrimer l'appareil comme indiqué à la Fig. 6, en
faisant passer les sangles à hauteur des ouvertures prévues à cet effet
sur la base. Tendre les sangles en s'assurant qu'elles adhèrent
parfaitement au bord supérieur de l'ouverture; soulever l'unité de
quelques centimètres (max. 50 cm) et après s'être assuré de la stabilité
de la charge, retirer la palette en veillant à n'introduire aucune partie du
corps sous la charge pour prévenir tout risque d'écrasement en cas de
chute accidentelle de celle-ci (Fig. 7). Abaisser lentement l'appareil et le
fixer au sol ou sur les éventuels accessoires prévus.
Fig. 7
Retirer la pellicule protectrice des panneaux une fois l'appareil installé.
32

SECTION II: INSTALLATION ET ENTRETIEN

Centre de gravité X Centre de gravité Y
mm
470
490
580
585
430
455
555
560
mm
270
280
320
315
270
270
320
295
