4 Montage

4 Montage
Der Vaillant uniSAT wird mit vormontierter Verklei-
dungstür in einer Ver packungseinheit geliefert.
4.1

Lieferumfang

Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit (siehe Abb. 4.1 und Tab. 4.1).
4

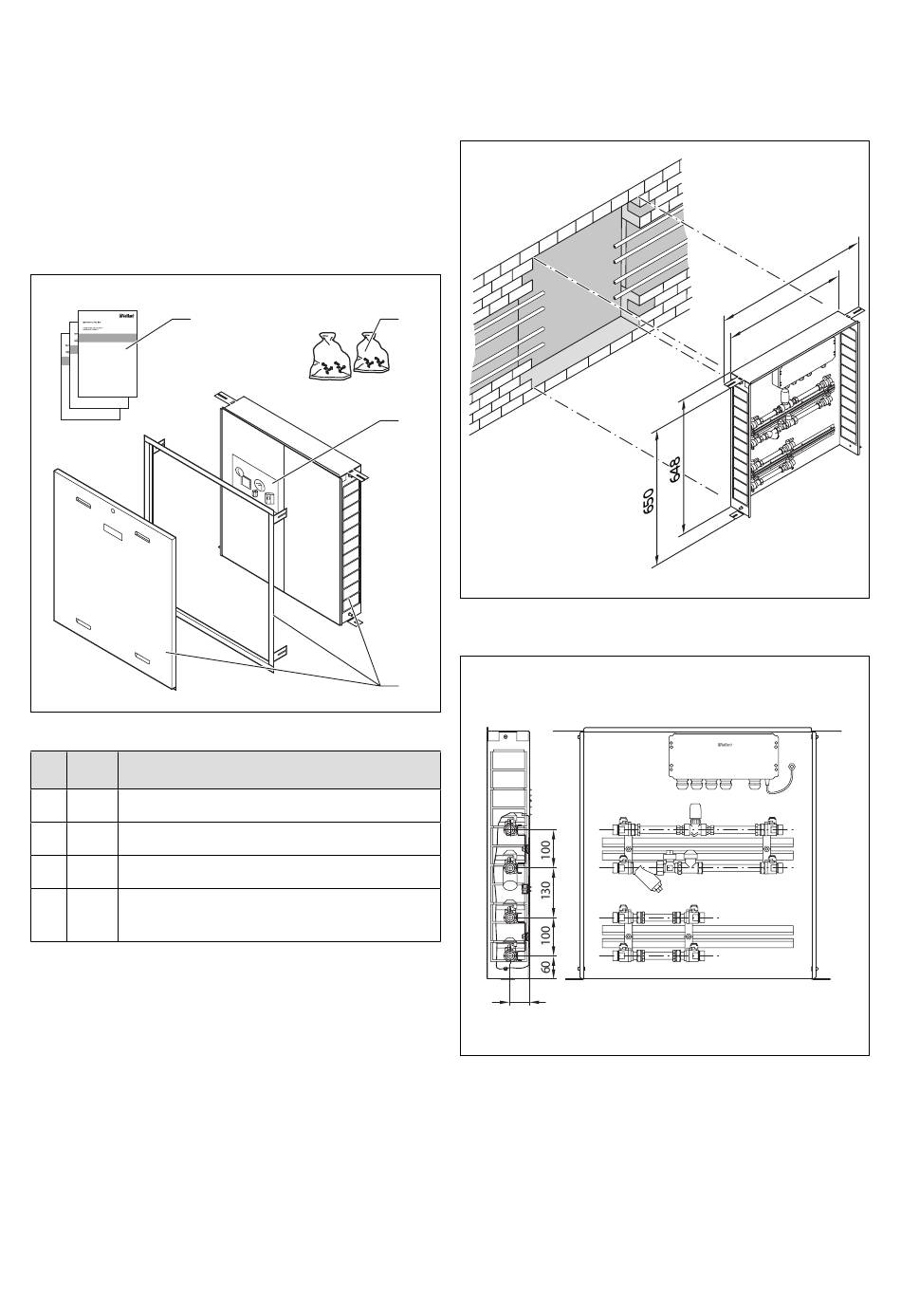

Abb. 4.1 Lieferumfang uniSAT VS 15 I
Pos. Anzahl Benennung
Gerät mit Mauerkasten und Hydraulik, Blendrahmen
1 1
und Verkleidungstür
Karton zum Schutz der Hydraulik beim Verputzen
2 1
des Mauerwerks
3 1 Beutel mit Kleinmaterial
Beutel mit Bedienungsanleitung, Installations-/
4 4 Wartungs anleitung, Hinweisaufkleber,
Inbetriebnahmecheckliste, Garantiekarte
Tab. 4.1 Lieferumfang uniSAT VS 15 I
6
4.2 Maßzeichnung Anschlussmaße
3
2
Abb. 4.2 Maße Einbaurahmen in mm
1
50
Abb. 4.3 Anschlussmaße in mm
Installations- und Wartungsanleitung uniSAT 0020063361_02
3 3 3
6 0 6 0 6 0
8 8 8
5 9 5 8 5 8
