1
2
3

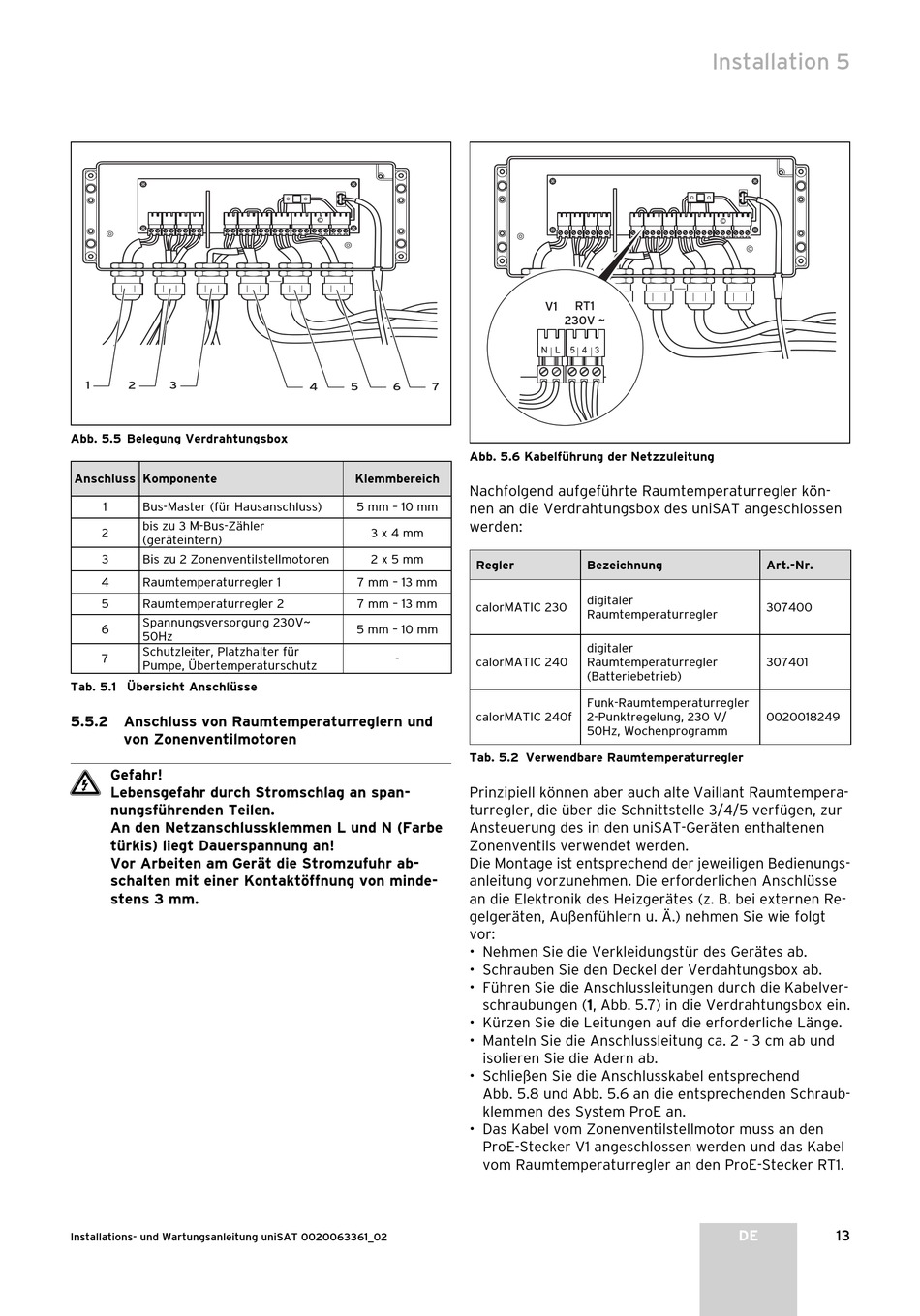

Abb. 5.5 Belegung Verdrahtungsbox
Anschluss Komponente
1
Bus-Master (für Hausanschluss)
bis zu 3 M-Bus-Zähler
2
(geräteintern)
3
Bis zu 2 Zonenventilstellmotoren
4
Raumtemperaturregler 1
5
Raumtemperaturregler 2
Spannungsversorgung 230V~
6
50Hz
Schutzleiter, Platzhalter für
7
Pumpe, Übertemperaturschutz
Tab. 5.1 Übersicht Anschlüsse
5.5.2 Anschluss von Raumtemperaturreglern und
von Zonenventilmotoren
e
Gefahr!
Lebensgefahr durch Stromschlag an span-
nungsführenden Teilen.
An den Netzanschlussklemmen L und N (Farbe
türkis) liegt Dauerspannung an!
Vor Arbeiten am Gerät die Stromzufuhr ab-
schalten mit einer Kontaktöffnung von minde-
stens 3 mm.
Installations- und Wartungsanleitung uniSAT 0020063361_02
4
5
6
7
Abb. 5.6 Kabelführung der Netzzuleitung
Klemmbereich
Nachfolgend aufgeführte Raumtemperaturregler kön-
5 mm – 10 mm
nen an die Verdrahtungsbox des uniSAT angeschlossen
werden:
3 x 4 mm
2 x 5 mm
Regler
7 mm – 13 mm
7 mm – 13 mm
calorMATIC 230
5 mm – 10 mm
-
calorMATIC 240
calorMATIC 240f
Tab. 5.2 Verwendbare Raumtemperaturregler
Prinzipiell können aber auch alte Vaillant Raumtempera-
turregler, die über die Schnittstelle 3/4/5 verfügen, zur
Ansteuerung des in den uniSAT-Geräten enthaltenen
Zonenventils verwendet werden.
Die Montage ist entsprechend der jeweiligen Bedienungs-
anleitung vorzunehmen. Die erforderlichen Anschlüsse
an die Elektronik des Heizgerätes (z. B. bei externen Re-
gelgeräten, Außenfühlern u. Ä.) nehmen Sie wie folgt
vor:
• Nehmen Sie die Verkleidungstür des Gerätes ab.
• Schrauben Sie den Deckel der Verdahtungsbox ab.
• Führen Sie die Anschlussleitungen durch die Kabelver-
schraubungen (1, Abb. 5.7) in die Verdrahtungsbox ein.
• Kürzen Sie die Leitungen auf die erforderliche Länge.
• Manteln Sie die Anschlussleitung ca. 2 - 3 cm ab und
isolieren Sie die Adern ab.
• Schließen Sie die Anschlusskabel entsprechend
Abb. 5.8 und Abb. 5.6 an die entsprechenden Schraub-
klemmen des System ProE an.
• Das Kabel vom Zonenventilstellmotor muss an den
ProE-Stecker V1 angeschlossen werden und das Kabel
vom Raumtemperaturregler an den ProE-Stecker RT1.
Installation 5
RT1
V1
230V ~
Bezeichnung
digitaler
Raumtemperaturregler
digitaler
Raumtemperaturregler
(Batteriebetrieb)
Funk-Raumtemperaturregler
2-Punktregelung, 230 V/
50Hz, Wochenprogramm
Art.-Nr.
307400
307401
0020018249
DE
13
