4 Montage
5 Installation
4.6.3 Verkleidungstür
4
3
2

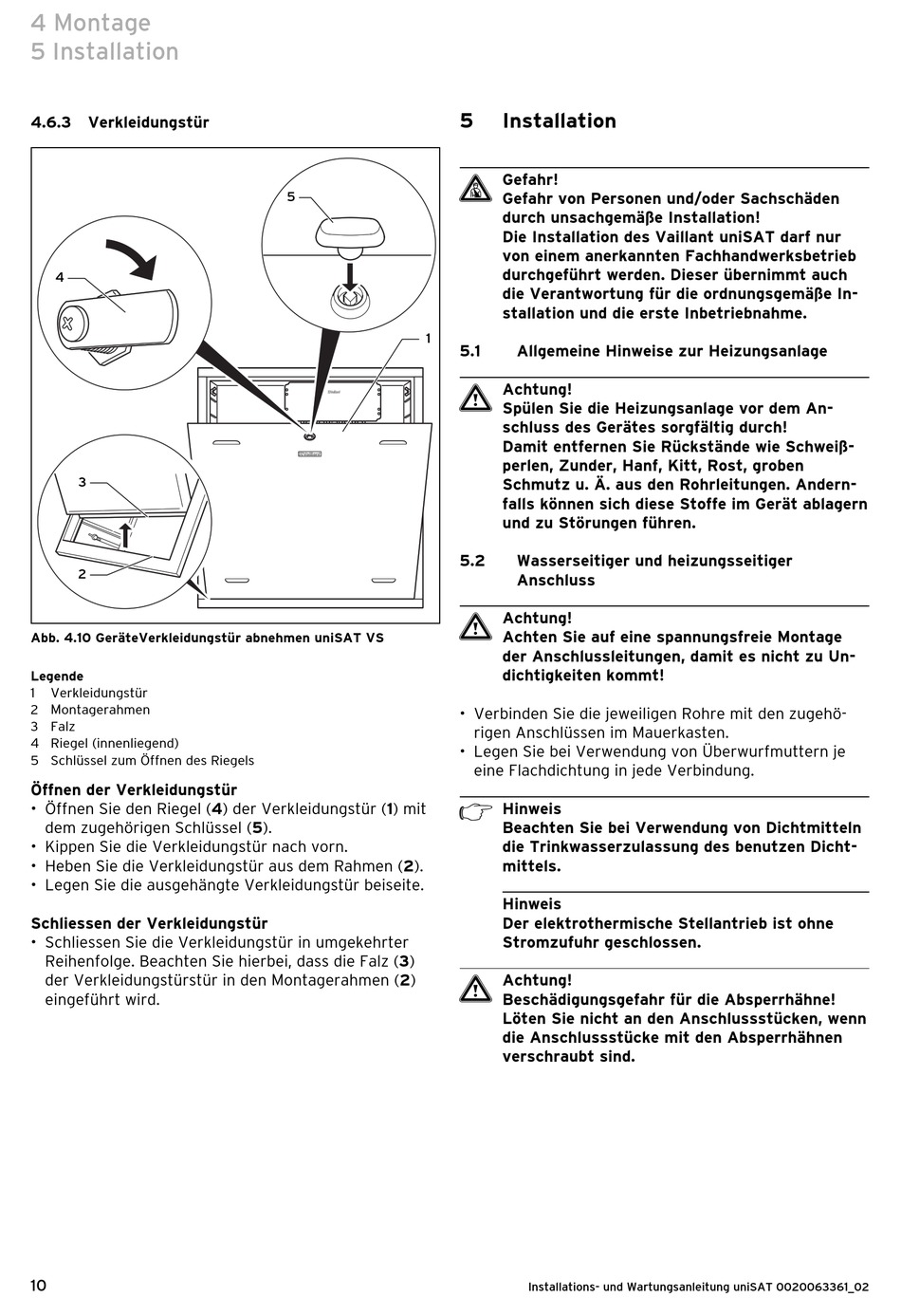

Abb. 4.10 GeräteVerkleidungstür abnehmen uniSAT VS
Legende
1
Verkleidungstür
2 Montagerahmen
3 Falz
4 Riegel (innenliegend)
5 Schlüssel zum Öffnen des Riegels
Öffnen der Verkleidungstür
• Öffnen Sie den Riegel (4) der Verkleidungstür (1) mit
dem zugehörigen Schlüssel (5).
• Kippen Sie die Verkleidungstür nach vorn.
• Heben Sie die Verkleidungstür aus dem Rahmen (2).
• Legen Sie die ausgehängte Verkleidungstür beiseite.
Schliessen der Verkleidungstür
• Schliessen Sie die Verkleidungstür in umgekehrter
Reihenfolge. Beachten Sie hierbei, dass die Falz (3)
der Verkleidungstürstür in den Montagerahmen (2)
eingeführt wird.
10
5
1
5
Installation
d
Gefahr!
Gefahr von Personen und/oder Sachschäden
durch unsachgemäße Installation!
Die Installation des Vaillant uniSAT darf nur
von einem anerkannten Fachhandwerksbetrieb
durchgeführt werden. Dieser übernimmt auch
die Verantwortung für die ordnungsgemäße In-
stallation und die erste Inbetriebnahme.
5.1
Allgemeine Hinweise zur Heizungsanlage
a
Achtung!
Spülen Sie die Heizungsanlage vor dem An-
schluss des Gerätes sorgfältig durch!
Damit entfernen Sie Rückstände wie Schweiß-
perlen, Zunder, Hanf, Kitt, Rost, groben
Schmutz u. Ä. aus den Rohrleitungen. Andern-
falls können sich diese Stoffe im Gerät ablagern
und zu Störungen führen.
5.2
Wasserseitiger und heizungsseitiger
Anschluss
a
Achtung!
Achten Sie auf eine spannungsfreie Montage
der Anschlussleitungen, damit es nicht zu Un-
dichtigkeiten kommt!
• Verbinden Sie die jeweiligen Rohre mit den zugehö-
rigen Anschlüssen im Mauerkasten.
• Legen Sie bei Verwendung von Überwurfmuttern je
eine Flachdichtung in jede Verbindung.
h
Hinweis
Beachten Sie bei Verwendung von Dichtmitteln
die Trinkwasserzulassung des benutzen Dicht-
mittels.
Hinweis
Der elektrothermische Stellantrieb ist ohne
Stromzufuhr geschlossen.
a
Achtung!
Beschädigungsgefahr für die Absperrhähne!
Löten Sie nicht an den Anschlussstücken, wenn
die Anschlussstücke mit den Absperrhähnen
verschraubt sind.
Installations- und Wartungsanleitung uniSAT 0020063361_02
