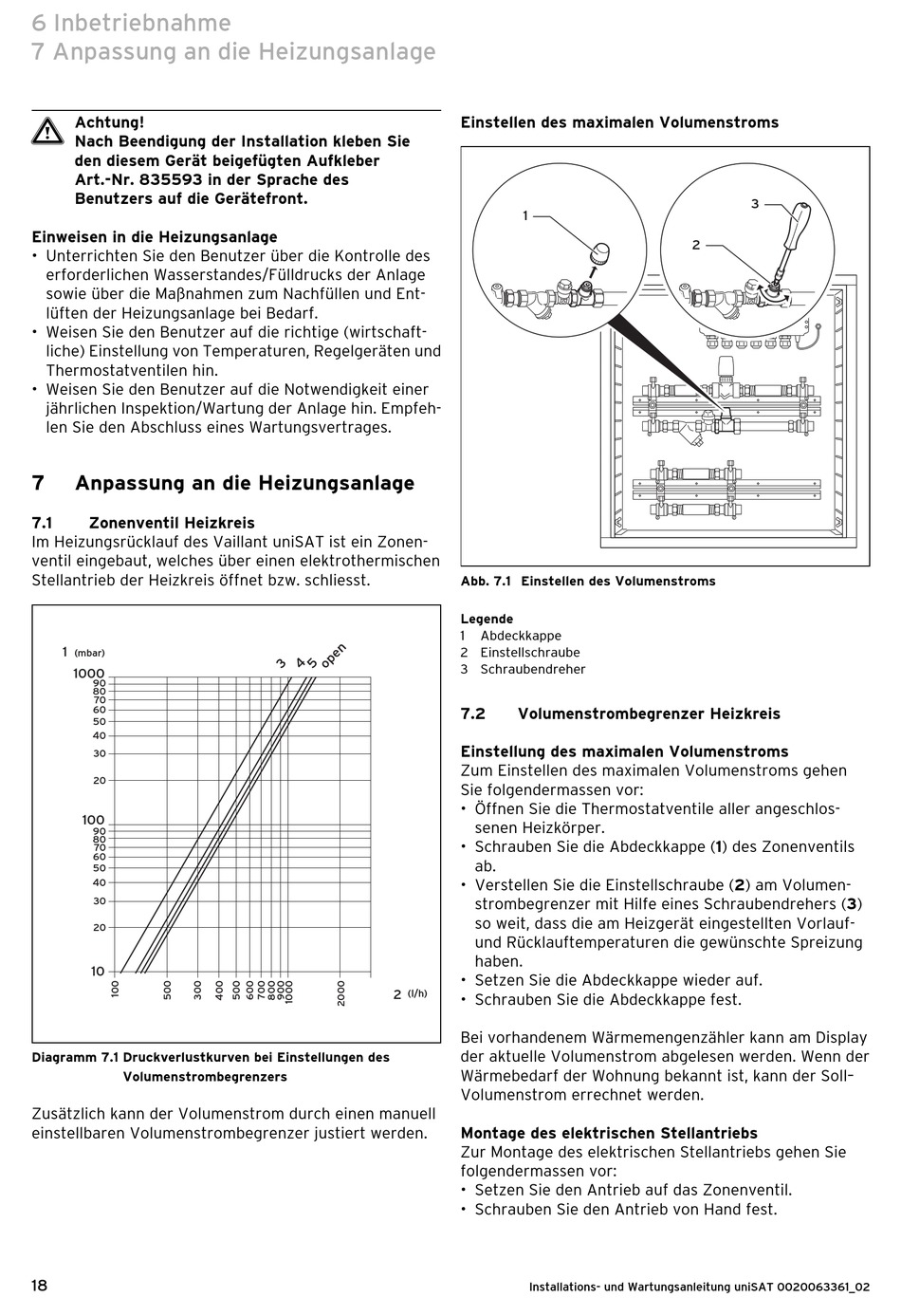

6 Inbetriebnahme
7 Anpassung an die Heizungsanlage
Achtung!
a
Nach Beendigung der Installation kleben Sie
den diesem Gerät beigefügten Aufkleber
Art.-Nr. 835593 in der Sprache des
Benutzers auf die Gerätefront.
Einweisen in die Heizungsanlage
• Unterrichten Sie den Benutzer über die Kontrolle des
erforderlichen Wasserstandes/Fülldrucks der Anlage
sowie über die Maßnahmen zum Nachfüllen und Ent-
lüften der Heizungsanlage bei Bedarf.
• Weisen Sie den Benutzer auf die richtige (wirtschaft-
liche) Einstellung von Temperaturen, Regelgeräten und
Thermostatventilen hin.
• Weisen Sie den Benutzer auf die Notwendigkeit einer
jährlichen Inspektion/Wartung der Anlage hin. Empfeh-
len Sie den Abschluss eines Wartungs vertrages.
7
Anpassung an die Heizungsanlage
7.1
Zonenventil Heizkreis
Im Heizungsrücklauf des Vaillant uniSAT ist ein Zonen-
ventil eingebaut, welches über einen elektrothermischen
Stellantrieb der Heizkreis öffnet bzw. schliesst.
1
(mbar)
1000
90
80
70
60
50
40
30
20
100
90
80
70
60
50
40
30
20
10
Diagramm 7.1 Druckverlustkurven bei Einstellungen des
Volumenstrombegrenzers
Zusätzlich kann der Volumenstrom durch einen manuell
einstellbaren Volumenstrombegrenzer justiert werden.
18
Einstellen des maximalen Volumenstroms
1
Abb. 7.1 Einstellen des Volumenstroms
Legende
1
Abdeckkappe
2 Einstellschraube
3 Schraubendreher
7.2
Volumenstrombegrenzer Heizkreis
Einstellung des maximalen Volumenstroms
Zum Einstellen des maximalen Volumenstroms gehen
Sie folgendermassen vor:
• Öffnen Sie die Thermostatventile aller angeschlos-
senen Heizkörper.
• Schrauben Sie die Abdeckkappe (1) des Zonenventils
ab.
• Verstellen Sie die Einstellschraube (2) am Volumen-
strombegrenzer mit Hilfe eines Schraubendrehers (3)
so weit, dass die am Heizgerät eingestellten Vorlauf-
und Rücklauftemperaturen die gewünschte Spreizung
haben.
• Setzen Sie die Abdeckkappe wieder auf.
2
(l/h)
• Schrauben Sie die Abdeckkappe fest.
Bei vorhandenem Wärmemengenzähler kann am Display
der aktuelle Volumenstrom abgelesen werden. Wenn der
Wärmebedarf der Wohnung bekannt ist, kann der Soll–
Volumenstrom errechnet werden.
Montage des elektrischen Stellantriebs
Zur Montage des elektrischen Stellantriebs gehen Sie
folgendermassen vor:
• Setzen Sie den Antrieb auf das Zonenventil.
• Schrauben Sie den Antrieb von Hand fest.
Installations- und Wartungsanleitung uniSAT 0020063361_02
