4.3
Durchflussrichtung
Die Etagenstation uniSAT VS kann mit umgekehrtem
Durchfluss montiert werden. Wenden Sie hierzu die Lei-
tungsstränge beim Einbau um 180°.
8
7
6
5

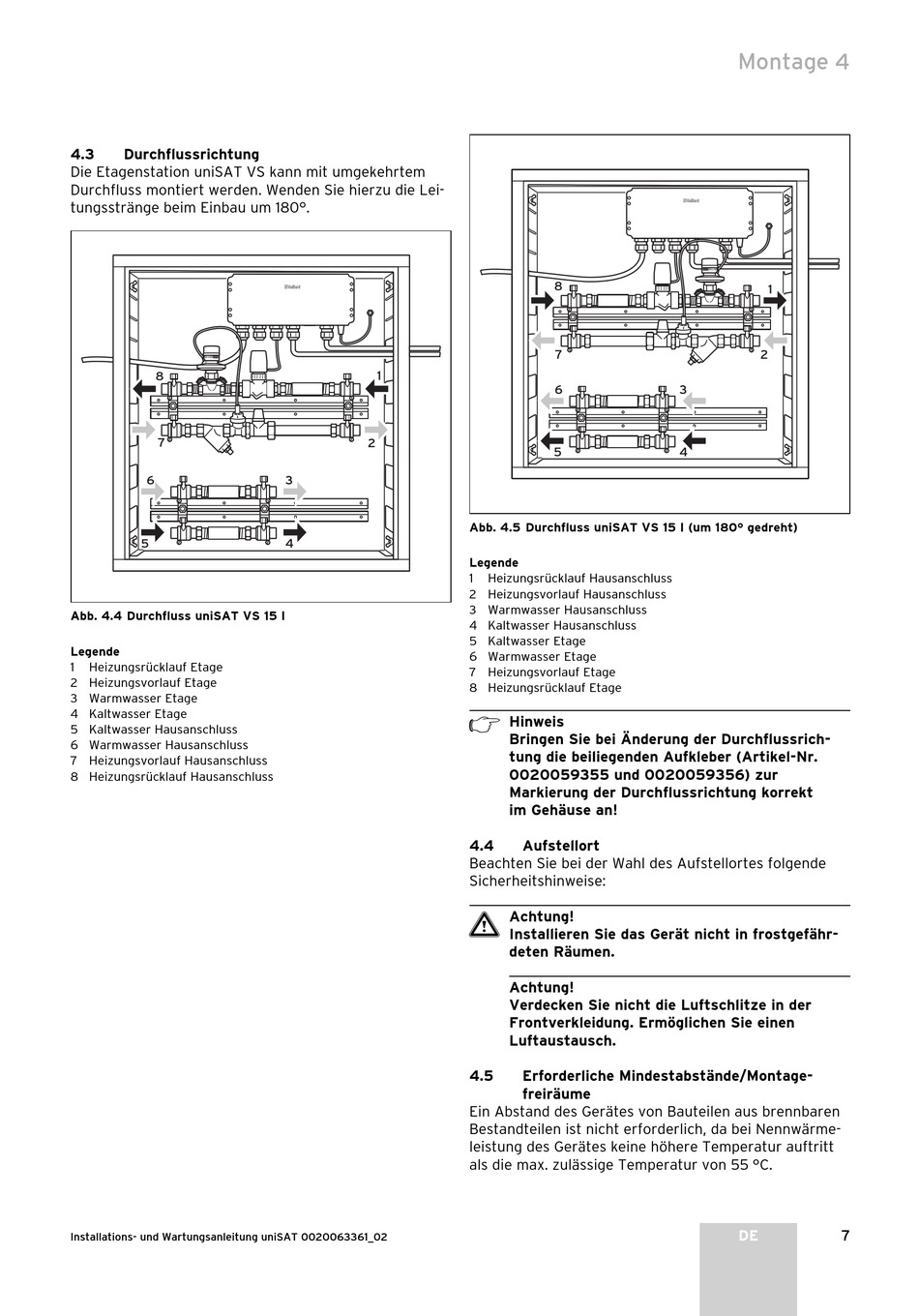

Abb. 4.4 Durchfluss uniSAT VS 15 I
Legende
1
Heizungsrücklauf Etage
2 Heizungsvorlauf Etage
3 Warmwasser Etage
4 Kaltwasser Etage
5 Kaltwasser Hausanschluss
6 Warmwasser Hausanschluss
7 Heizungsvorlauf Hausanschluss
8 Heizungsrücklauf Hausanschluss
Installations- und Wartungsanleitung uniSAT 0020063361_02
1
2
3
4
8
7
6
5
Abb. 4.5 Durchfluss uniSAT VS 15 I (um 180° gedreht)
Legende
1
Heizungsrücklauf Hausanschluss
2 Heizungsvorlauf Hausanschluss
3 Warmwasser Hausanschluss
4 Kaltwasser Hausanschluss
5 Kaltwasser Etage
6 Warmwasser Etage
7 Heizungsvorlauf Etage
8 Heizungsrücklauf Etage
Hinweis
h
Bringen Sie bei Änderung der Durchflussrich-
tung die beiliegenden Aufkleber (Artikel-Nr.
0020059355 und 0020059356) zur
Markierung der Durchflussrichtung korrekt
im Gehäuse an!
4.4
Aufstellort
Beachten Sie bei der Wahl des Aufstellortes folgende
Sicherheitshinweise:
Achtung!
a
Installieren Sie das Gerät nicht in frostgefähr-
deten Räumen.
Achtung!
Verdecken Sie nicht die Luftschlitze in der
Frontverkleidung. Ermöglichen Sie einen
Luftaustausch.
4.5
Erforderliche Mindestabstände/Montage-
freiräume
Ein Abstand des Gerätes von Bauteilen aus brennbaren
Bestandteilen ist nicht erforderlich, da bei Nennwärme-
leistung des Gerätes keine höhere Temperatur auftritt
als die max. zulässige Temperatur von 55 °C.
Montage 4
1
2
3
4
DE
7
