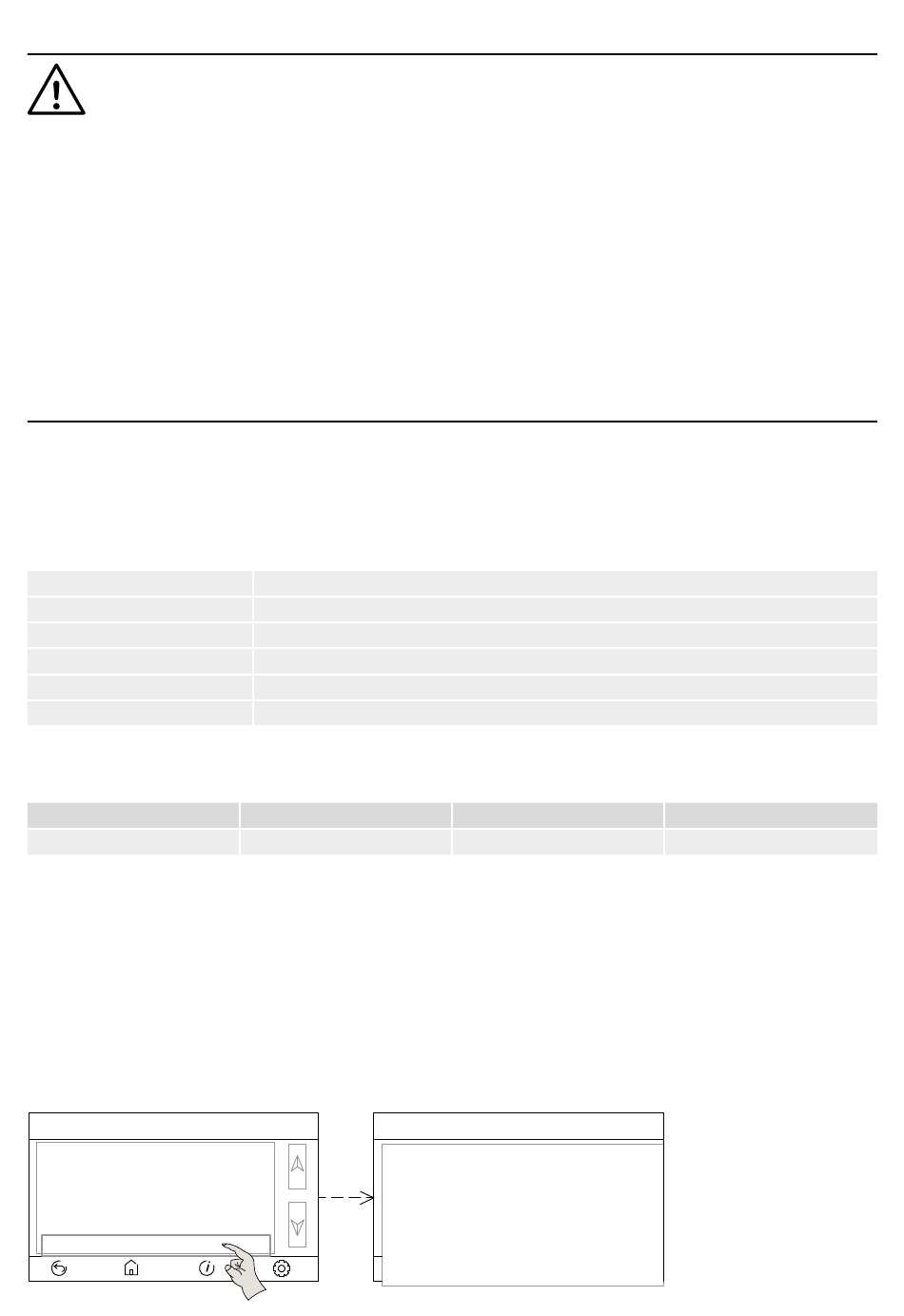

12. DEN REGLER NEU PROGRAMMIEREN
Wichtig!
Nach dem Laden einer neuen Software Version muss das Gerät neu programmiert werden, da die Voreinstel-
lungen gelöscht wurden. Notwendige Neukonfiguration sind:
• Sprache
• Wochen Schaltuhr
• Betriebsart
• K-Faktor (bei COP/CAV-Betrieb)
• Drucksensor (bei COP /CAV-Betrieb)
• Einstellung Vorerhitzer (falls vorhanden)
• Einstellung Nacherhitzer / Nachkühler (falls vorhanden)
• Einstellung Brandmeldung und BOOST
13. EINBINDUNG IN GEBÄUDELEITTECHNIK (GLT)
Der Regler verfügt über ein Modbus-Kommunikationsmodul, über das es möglich ist, das Gerät über einem
externen GLT aus zusteuern und einen Großteil der Funktionsvariablen des Geräts zu überwachen.
Standardmäßig ist die Kommunikation aktiviert. Verbinden Sie das RS-485-Netz mit den Anschlüssen COM3
und ISO mit der Hauptplatine.
ERWEITERTE Eigenschaften des Modbus-RTU-Controllers:
Addressing
Diffusion
Transmission speed
Parity
Mode
Electrical interface
Ein Liste der Modbus Parameter kann gesondert angefordert werden.
13.3.1. MODBUS-NACHRICHT
Address
8 bits
Das Format für jedes Byte im RTU-Modus ist:
Code system:
8–bit binary
Bits per Byte:
1 bit of START (start)
8 data bits, the most significant bit is sent the first
1 bit for the parity
1 bit of STOP (configurable 2 bits of STOP)
Die Änderung der Modbus-Parameter erfolgt über die Modbus-Einstellungen im Installateur-Menü:
Installateur Menü
Betriebsart
Temperatur
. . . . . . .
Wartungseinstellungen
Standardeinstellungen
Modbus Einstellungen
Slave: configurable address from 1 to 247
Yes
19200 (Selectable values: 9200 / 115200)
None (Selectable values: Even / Odd)
RTU
RS-485 2W-wired or RS232
Function
8 bits
Modbus Einstellungen
Modbus Adresse
Übertragungsgeschwindigkeit
Anzahl der Stoppbits
Parität
Modbus aktivieren
Modbus Parameter GLT zulassen
Gerät EIN/ AUS über GLT
Data
N x 8 bits
CRC verification
16 bits
43
