Pfostenseitenabdeckung Psc - Optex AX-70TN Montage-Und Installationsanleitung

8 Optionales Zubehör

8-3 Pfostenseitenabdeckung PSC-3

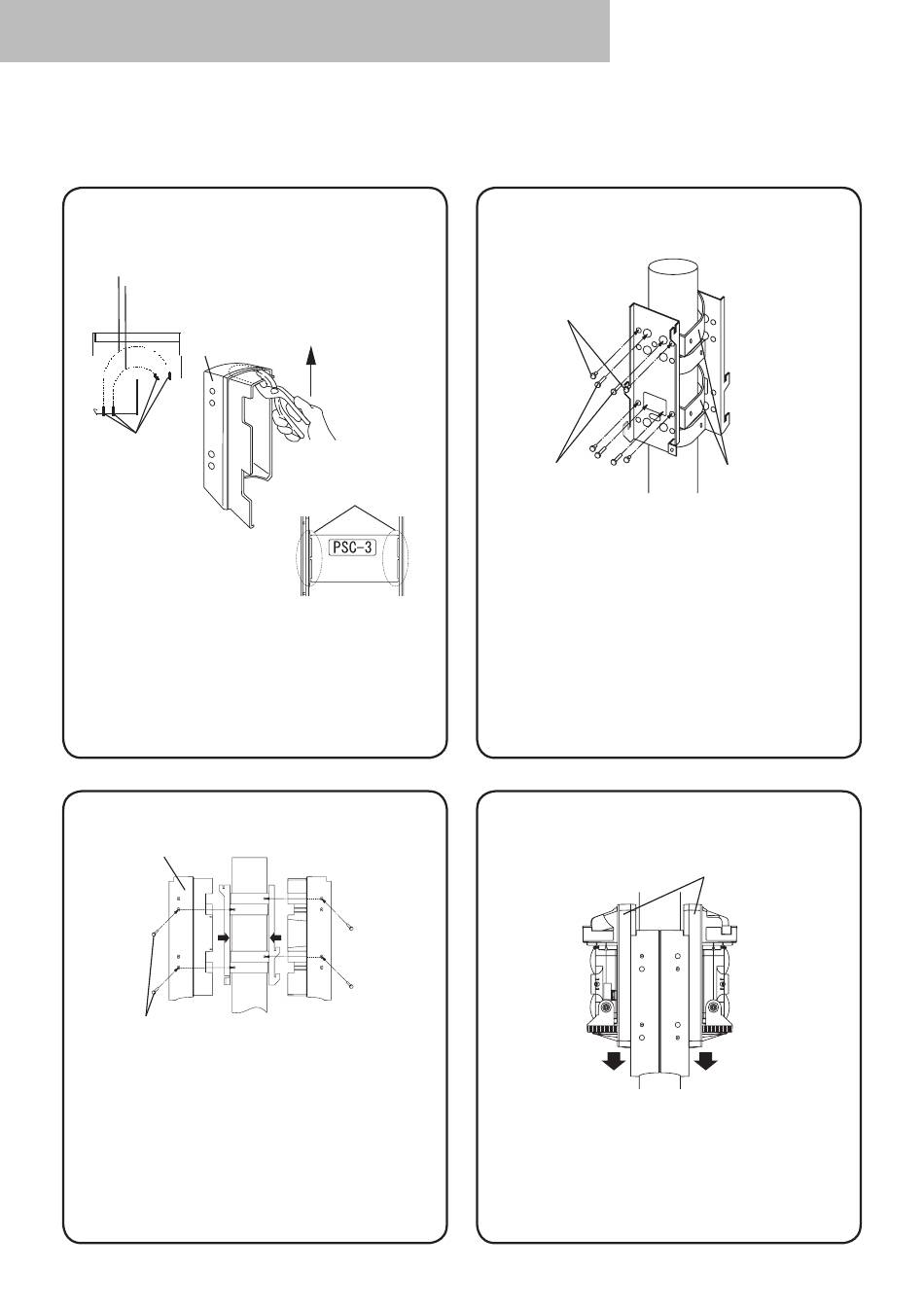

1. Herausbrechen der Aussparung
Außenmaß der Aussparung (Durchmes-
ser 35–48 mm: entspricht dem Durch-
messer eines Pfostens)
Innenmaß der Aussparung (Durch
messer 32–34 mm: entspricht dem
Durchmesser eines Pfostens)
Mit dem Sei -
tenschneider
nur die Teile
entfernen, die
entfernt wer-
den müssen.
Den Rand der Aus-
sparung (außen oder
innen) mit einer Zange herausbrechen
und die Aussparung mit einem Messer
herausschneiden.
Die mittlere Brücke der Pfostenseiten-
abdeckung an der Perforation heraus-
brechen.
3. Anbau der Pfostenseitenabdeckungen
Pfostenseitenabdeckung
Sicherungsschrauben der Pfos -
tenseitenabdeckung (gilt auch
für die Gegenseite)
Pfostenhalterung
HINWEIS:
Beim Anbau der Pfostenseiten-
abdeckungen an der Pfostenhalterung auf
die Position der Schrauben achten.
Die Pfostenseitenabdeckung der Pfosten-
halterung mit den acht Schrauben an-
bauen.
Pfostenseitenabdeckung
Die Perforation
mit einem Seiten-
schneider aufbre-
chen
2. Anbau der Pfostenseitenab-
deckungen
Sicherungs-
schrauben der
Montageplatte
(für das Grund-
gerät)
Pfostensiche-
rungsschrau-
ben (für das
Grundgerät)
HINWEIS:
Nicht die Pfostenhalterung verwenden, die
mit dem Gerät geliefert wurde.
Die Montageplatte mit dem Gerätesockel
und die Pfostenhalterung für die mit der
hinteren Abdeckung gelieferte Option mit
den mitgelieferten Schrauben befestigen.
4. Montage des Gerätesockels
Gerätesockel
Nach Montage des Gerätesockels die
optische Achse ausrichten und die
Funktion überprüfen, dann die Abdeck-
ung schließen. (Siehe 3 Installation)
Optionale
Pfostenhalterung
(für PSC -3)
