Vier Auswählbare Infrarotstrahlfrequenzen (Nur Bei Tf) - Optex AX-70TN Montage-Und Installationsanleitung

5 Ausrichtung
5-2 Infrarotstrahlunterbrechungszeit
Die Ersteinstellung für Normalbetrieb beträgt 50 ms.
Je nach Geschwindigkeit des erwarteten Ziels kann eine spezifische Einstel-
lung mit vier Stufen erfolgen.

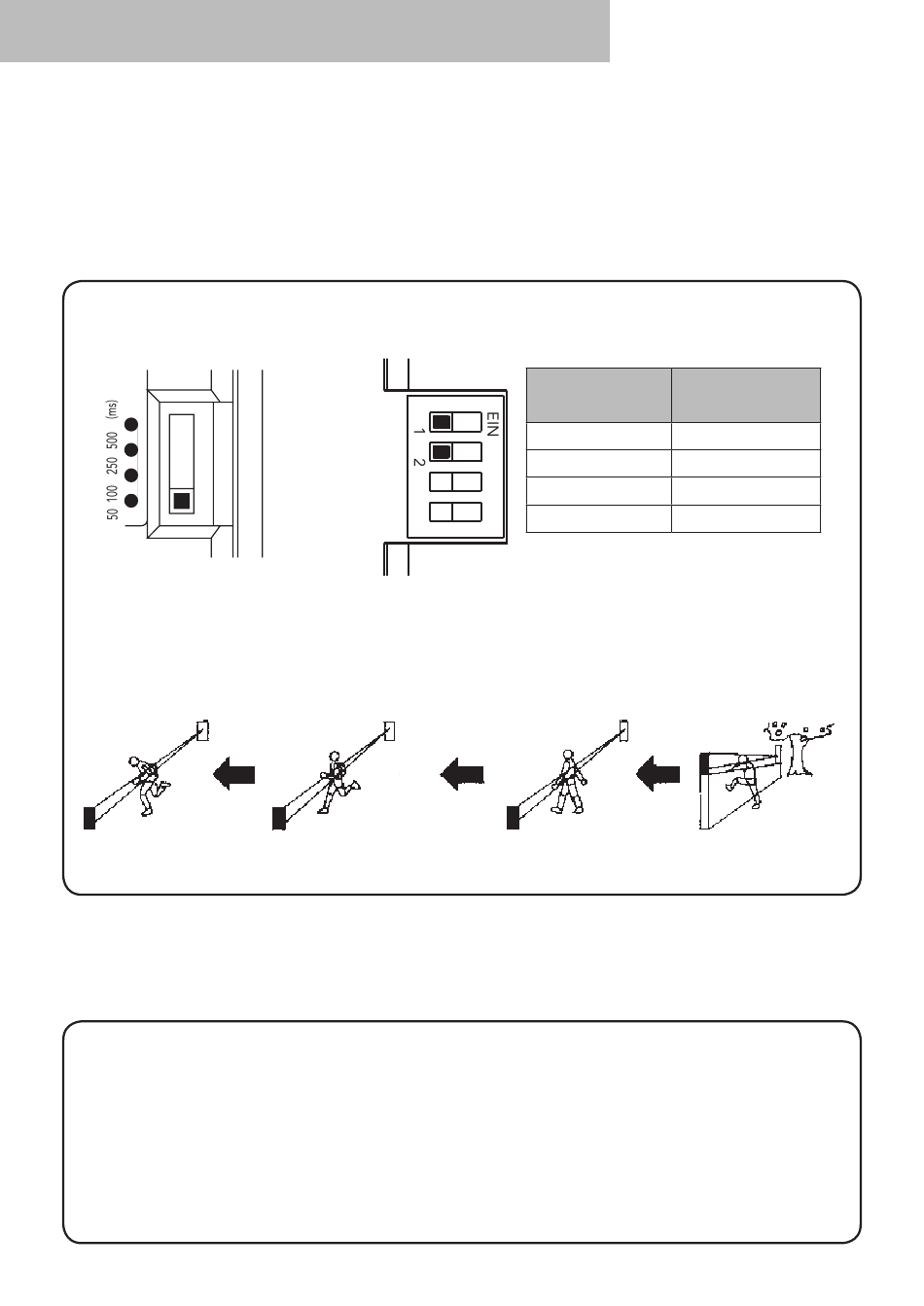

Die Schalter zur Einstellung der Unterbrechungszeit am Empfänger, entsprechend der
Geschwindigkeit des Menschen einstellen, der erkannt werden soll.
AX-70/130/200TN
AUSWAHLSCHALTER
Rennender Mensch
(2,4 m/s)
50 ms
5-3 Vier auswählbare Infrarotstrahlfrequenzen (nur bei TF)
Mit den auswählbaren Infrarotstrahlfrequenzen lässt sich ein unerwünschtes Überspre-
chen vermeiden, das dann eintreten kann, wenn mehrere Infrarotstrahlen zur Über-
brückung längerer Strecken eingesetzt werden oder Infrarotstrahlen sich überlagern.
• Zur Auswahl von vier separaten Infrarotstrahlfrequenzen den entsprechenden
Schalter verwenden.
• Der Empfänger und der Sender, die zueinander zeigen, müssen auf den gleichen
Kanal eingestellt sein.
• Es können maximal zwei Systeme übereinander angeordnet werden.
AX-70/130/200TN
AUSWAHL-DIP-SCHALTER
Mensch im
Dauerlauf (1,2 m/s)
100 ms
Unterbre-
chungszeit
50 ms
100 ms
250 ms
500 ms
Gehender Mensch
(0,5 m/s)
250 ms
Schalter-
stellungen
1:AUS, 2:AUS
1:AUS, 2:EIN
1:EIN, 2:AUS
1:EIN, 2:EIN
Langsame Bewe-
gung (0,3 m/s)
500 ms
