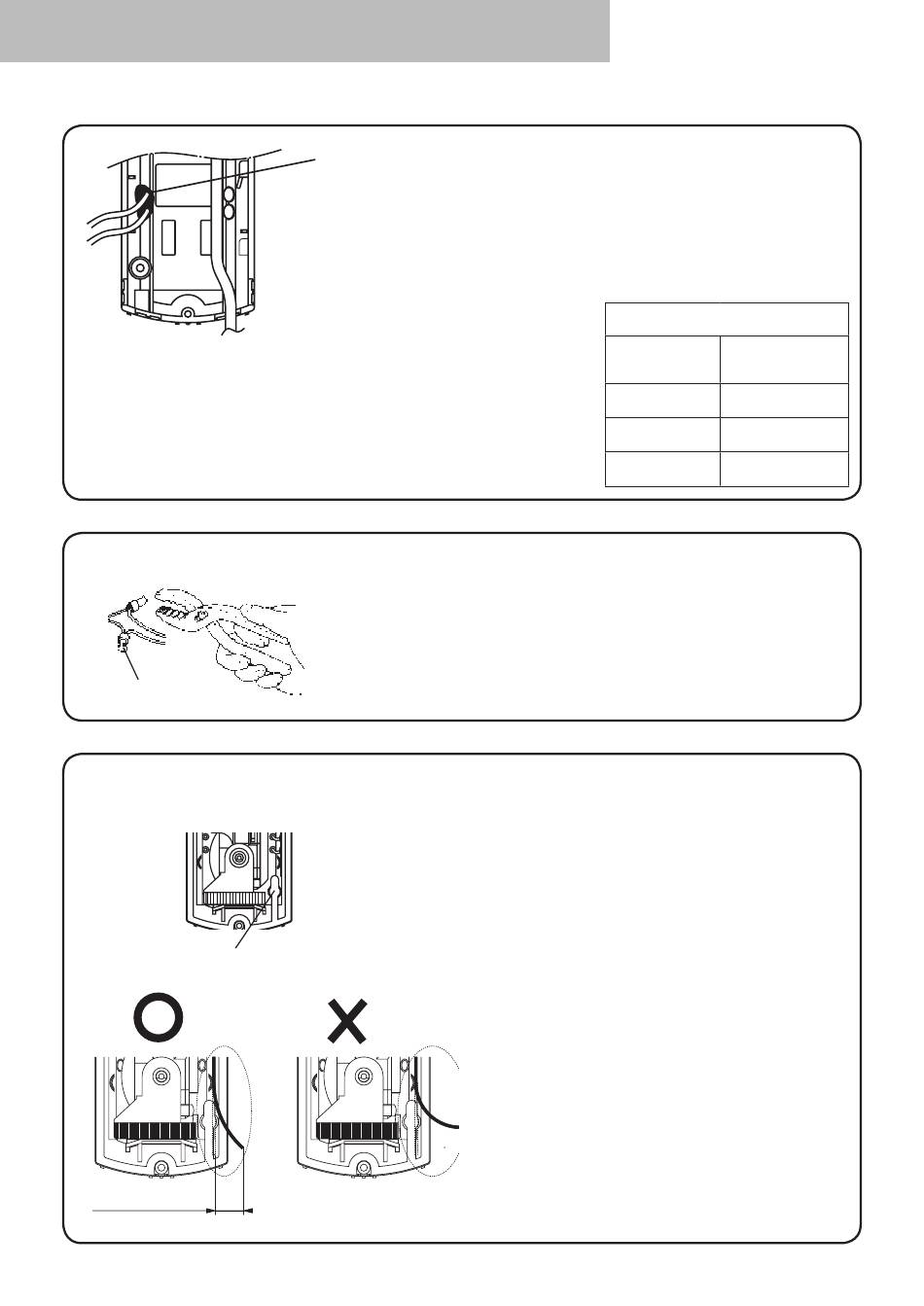

Optex AX-70TN Montage-Und Installationsanleitung Seite 18

8 Optionales Zubehör
Die Leitungslänge von der Stromversorgung darf die in
der rechten Tabellenspalte angegebenen Abstände nicht
übersteigen. Bei Versorgung von zwei oder mehr Geräten
über ein Kabel ergibt sich die maximale Länge durch
Division der Kabellänge in der folgenden Liste durch die
Anzahl der verwendeten Geräte.
4. Anschluss mit dem Verbinder
Verbinder
5. Montage des Gerätesockels und optische Ausrichtung
Montageschraube des Gerätesockels
Abstand kleiner 13
Wasserdichtmittel (Paket)
Das Wasserdichtmittel (Silikonfett usw.) in die Kabelein-
führbohrung geben, um eine vollständige Abdichtung
zu erreichen. Für den entsprechenden Detektor analog
vorgehen.
Beim Anschluss der Kabeladern den mitgelieferten
Verbinder verwenden oder löten.
Die Adern im Verbinder einführen und die Verbind-
ungen mit der Zange fest ziehen.
Angaben in mm
Kabelabstand
Adernquer
schnitt
AWG18
(0,83 mm
AWG16
(1,31 mm
AWG14
(2,09 mm
HINWEIS:
Beim Einbau der Heizung in den Geräte-
sockel keine Gewalt anwenden.
Nach Montage des Gerätesockels die
optische Achse ausrichten und die Funk-
tion überprüfen, dann die Abdeckung
schließen. (Siehe 3 Installation)
Kabelabstand
Kabelabstand
150m
2
)
250m
2
)
400m
2
)
