8 Optionales Zubehör

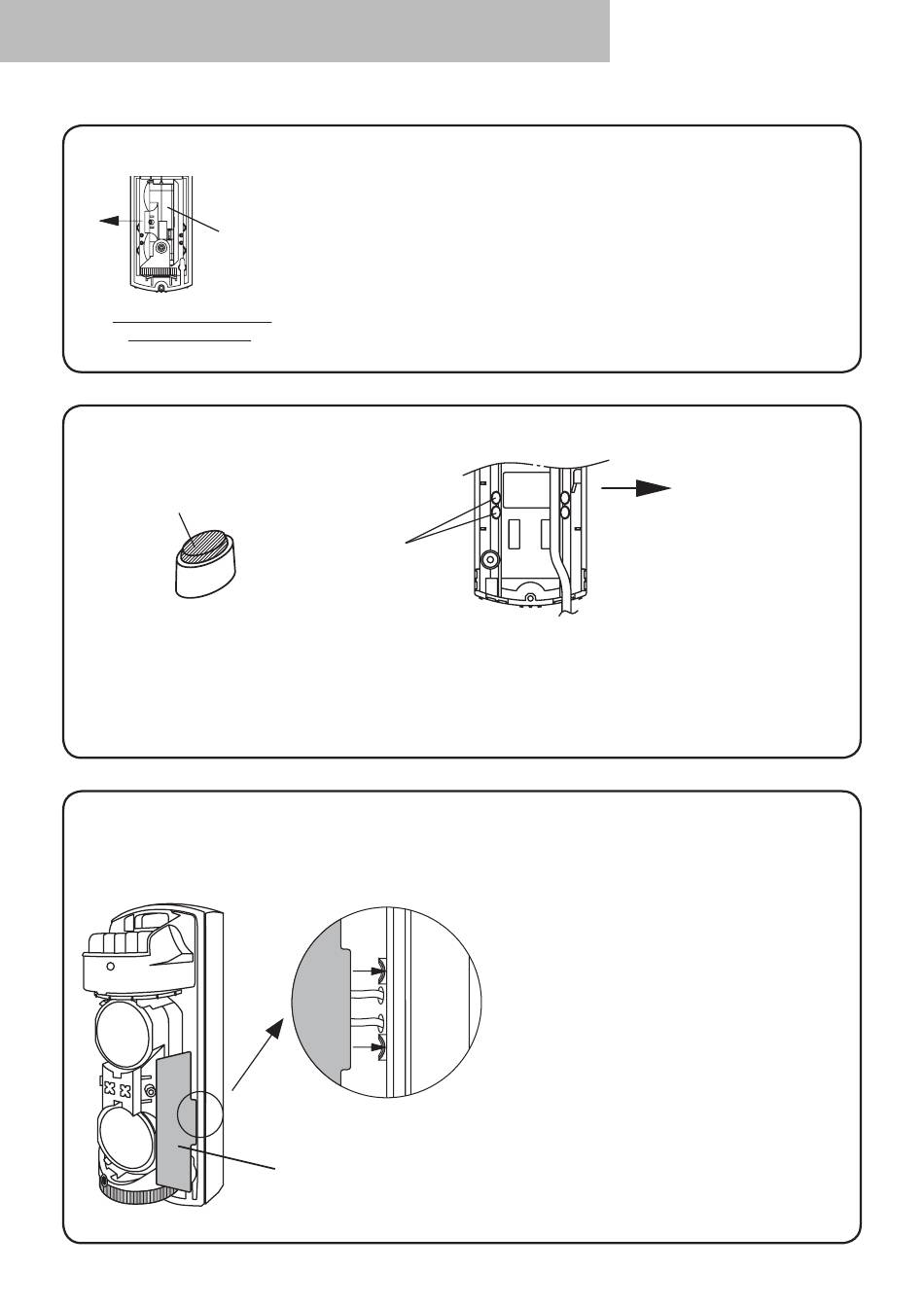

1. Prüfung mit der Alarmanzeige
Optische
Einheit
Vorderansicht des
Gerätesockels
2. Die Aussparung herausbrechen.
Den dunklen Be -
reich abschneiden.
Ansicht auf den Gerätesockel von hinten
Die Aussparung aus den Kabelbohrungen des Gerätesockels an der Vorder- bzw.
Rückseite des Empfängers bzw. Senders mit einer Zange o.ä. so herausbrechen, dass
beide Geräte zueinander zeigen. An der Vorderseite die Aussparung entweder nur
auf der rechten oder nur auf der linken Seite herausbrechen.
3. Montage und Verkabelung der Heizung
Den horizontalen Winkel der optischen
Geräte zuvor auf die Richtung einstellen,
in der Sender und Empfänger zueinander
zeigen.
Aussparung
Rückansicht des Gerätesockels
Heizung
Ausrich-
tung der
optischen
Einheit
Das Betriebsspannungskabel für die
Heizung durch die Kabelöffnung
führen, und die Heizung im Geräte-
sockel einbauen.
Die Einbaurichtung der
HINWEIS:
Heizung beachten.
