Optex AX-70TN Montage-Und Installationsanleitung Seite 11

5 Ausrichtung

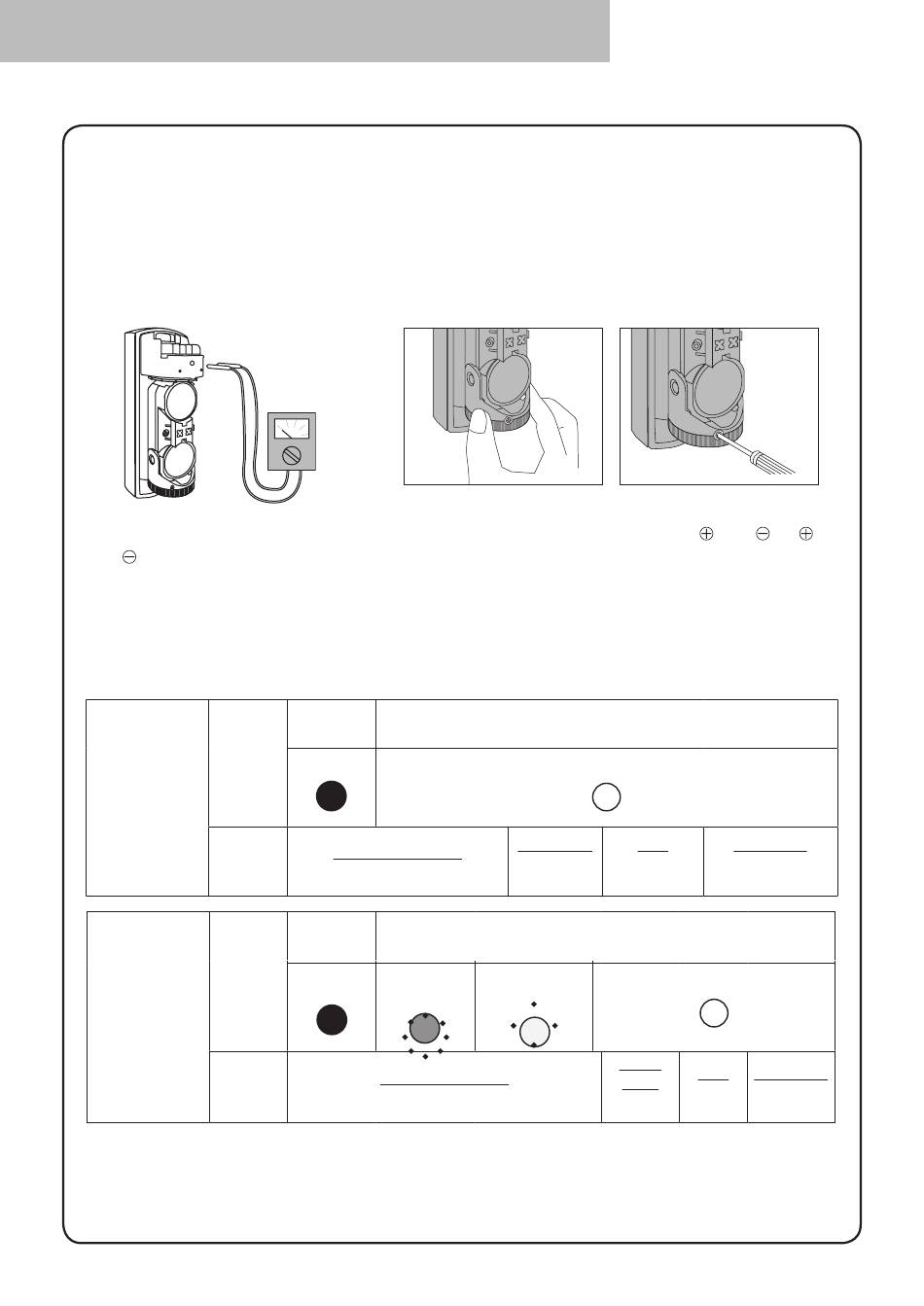

Feineinstellung mit der Überwachungsbuchse:
Nach der Überprüfung des Empfangspegels der optischen Achse mit der Alarm-
anzeige die Feineinstellung für Sender und Empfänger mit einem Voltmeter durch-
führen, bis an der Überwachungsausgangsbuchse eine maximale Spannung anliegt,
die mindestens dem Pegel «Gut" entspricht.
EMPFÄNGER
Das Voltmeter auf 5 bis 10 V- einstellen und die Voltmeterprüfspitzen
und der Überwachungsbuchse halten.
Verhältnis zwischen der Spannung an der Überwachungsbuchse und dem
Empfangspegel der optischen Achse:
Alarm-
anzeige
AX-70/130/
200TN
Über-
wa-
chungs-
buchse
Alarm-
anzeige
AX-100/
200TF
Über-
wa-
chungs-
buchse
HINWEIS:
Bei der Einstellung mithilfe der Überwachungsbuchse die optische Einheit
nicht mit der Hand, der Prüfschnur oder ähnlichen Teilen verdecken.
EMPFÄNGER
Lichtstrahl
unterbro-
chen
EIN (rot)
Neu ausrichten
Weniger als 2,2 V
Lichtstrahl
unterbro-
chen
Schnelle
EIN (rot)
Blinkimpulse
Neu ausrichten
Weniger als 1,0 V
SENDER
Lichtstrahl wird empfangen
AUS
Ausreichend Gut
2,2 V 2,5 V
oder mehr oder mehr
Lichtstrahl wird empfangen
Langsame
Blinkimpulse
Ausrei-
chend
1,0 V
oder mehr
und an
Ausgezeichnet
2,9 V
oder mehr
AUS
Gut Ausgezeichnet
2,0 V 2,5 V
oder mehr oder mehr
