Hintere Abdeckung Bc - Optex AX-70TN Montage-Und Installationsanleitung

8 Optionales Zubehör

8-2 Hintere Abdeckung BC-3

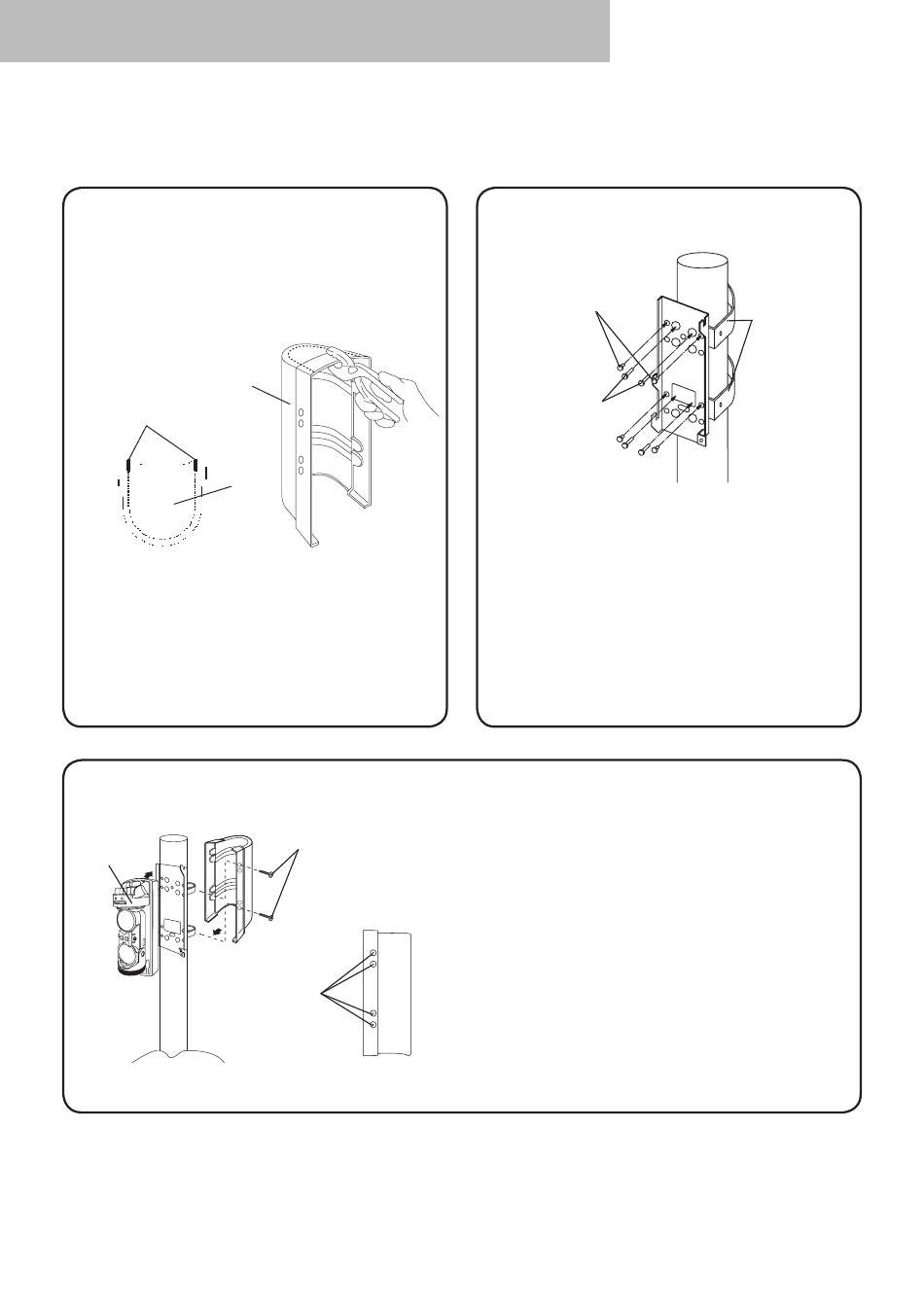

1. Herausbrechen der Aussparung
Hintere Abdeckung
Mit Seitenschneider
kürzen
Den Ausschnitt der hinteren Abdeckung
mit einem Seitenschneider oder einem
ähnlichen Werkzeug entfernen.
3. Anbau des Gerätesockels und der hinteren Abdeckung
Geräte-
sockel
ung
C-3)
Ausspa-
rung
Sicherungsschraube
für die hintere
Abdeckung
(gilt auch für die
Gegenseite)
Aussparung
(gilt auch für die
Gegenseite)
2. Anbau der Montageplatte
Sicherungsschrau-
ben der Monta-
geplatte (für das
Grundgerät)
Sicherungs -
schrauben
des Pfostens
(für das
Grundgerät)
HINWEIS:
Nicht die Pfostenhalterung verwenden,
die mit dem Gerät geliefert wurde.
Die Montageplatte mit dem Geräte-
sockel und die Pfostenhalterung für die
mit der hinteren Abdeckung gelief-
erte Option mit den mitgelieferten
Schrauben befestigen.
Nach Anbau des Gerätesockels die
hintere Abdeckung an der Pfosten-
halterung mit den vier Schrauben
anbauen.
Die optische Achse ausrichten und die
Funktion überprüfen, dann die Ab-
deckung schließen. (Siehe 3 Installation)
Optional
Pfosten-
halterung
(für BC-3)
