3 Installation

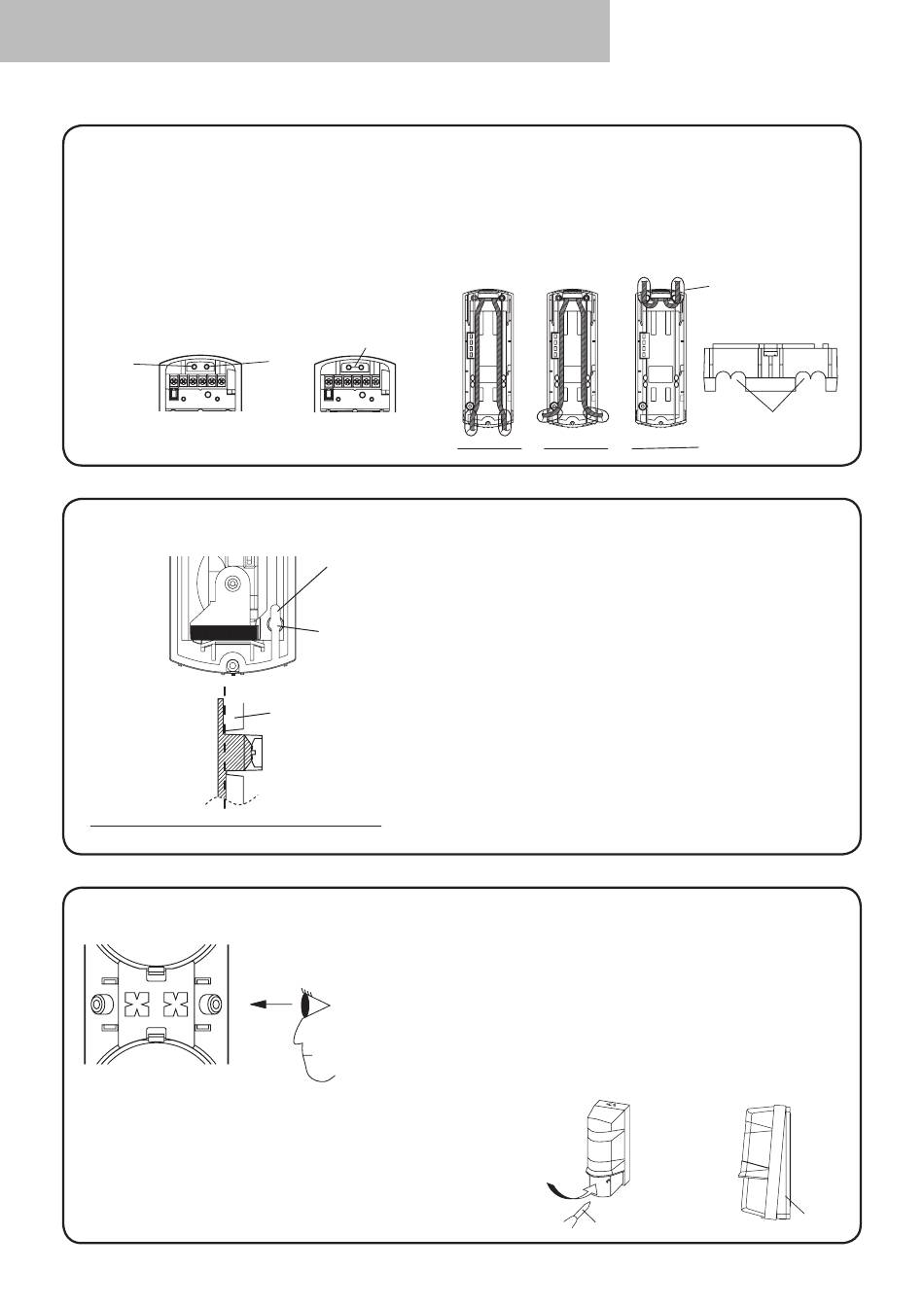

3. Anschlüsse Kabel mit folgenden Eigenschaften verwenden:
1) Durchmesser: 4–7 mm
2) Bei Verwendung anderer Kabel als oben angegeben die Kabeldurchführun
gen mit einem wasserbeständigen Dichtmittel (Silikon usw.) verschließen,
um ein Eindringen von Wasser durch den Spalt zu vermeiden.
3) Anzahl der Adern: max. 3
Kabelbohrung 1
4. Gerätesockel montieren
Seitenansicht des wasserdichten Steckers
5. Ausrichtung und Funktionsprüfung
Die Abdeckung aufsetzen, und die Sicher-
ungsschraube der Abdeckung festziehen.
Die Kante der Abdeckung muss an der an
der Seite des Gerätesockels vorhandenen
Linie anstoßen (siehe linke Abbildung).
Herausschneiden
Kabelbohrung 2
Wasserdichter
Stecker
Gerätesockel
Sicherungs -
schraube
Bis in diese
Position
eindrücken.
Die optische Achse so ausrichten, dass ent-
sprechend Abschnitt 5-1 Optische Ausrich-
tung ein maximaler Empfangspegel gemessen
wird. Danach die Funktion wie in 6 Funktios-
sprüfung beschrieben prüfen.
Abbildung 1
Abbildung 2
Abbildung 3
Die Klemmen entsprechend Abschnitt
4 Kabelanschluss anschließen und
den Gerätesockel von oben in die
Montageplatte einschieben.
Dann den Gerätesockel mit den Hal-
teschrauben festziehen. Zum Schluss
den wasserdichten Stecker bis zu der
gestrichelten Linie in der oberen
Abbildung eindrücken.
Schraubenzieher
Aussparung
Aussparung
Linie
