5.4.
FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG
Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Spannungs-
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.

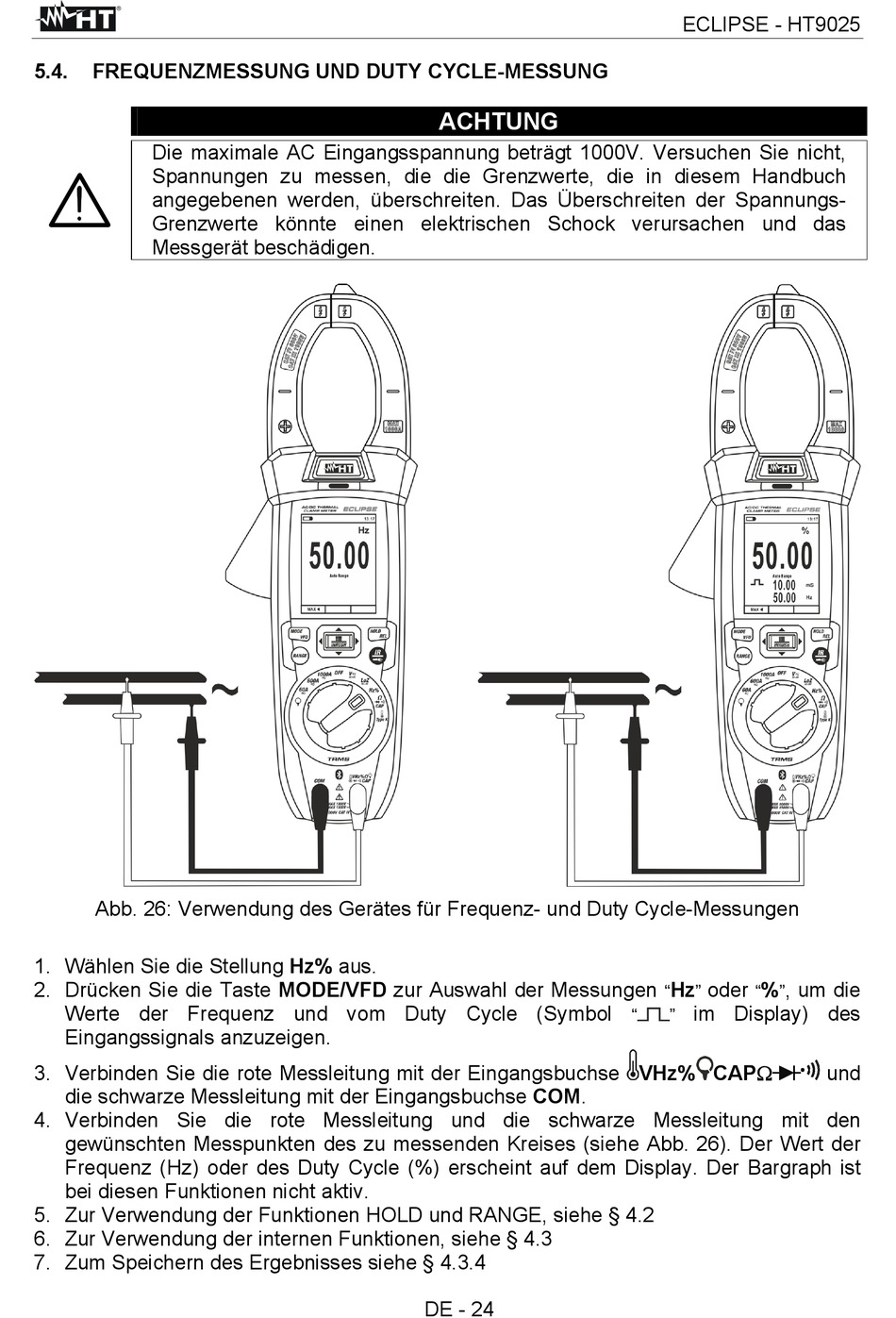

Abb. 26: Verwendung des Gerätes für Frequenz- und Duty Cycle-Messungen
1. Wählen Sie die Stellung Hz% aus.
2. Drücken Sie die Taste MODE/VFD zur Auswahl der Messungen
Werte der Frequenz und vom Duty Cycle (Symbol
Eingangssignals anzuzeigen.
3. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP
die schwarze Messleitung mit der Eingangsbuchse COM.
4. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit den
gewünschten Messpunkten des zu messenden Kreises (siehe Abb. 26). Der Wert der
Frequenz (Hz) oder des Duty Cycle (%) erscheint auf dem Display. Der Bargraph ist
bei diesen Funktionen nicht aktiv.
5. Zur Verwendung der Funktionen HOLD und RANGE, siehe § 4.2
6. Zur Verwendung der internen Funktionen, siehe § 4.3
7. Zum Speichern des Ergebnisses siehe § 4.3.4
ACHTUNG
DE - 24
ECLIPSE - HT9025
Hz
oder
%
, um die
"
"
"
"
im Display) des
"
"
und
