DIODENPRÜFUNG
Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie Stellung
2. Drücken Sie die MODE/VFD Taste zur Auswahl der
3. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP
die schwarze Messleitung mit der Eingangsbuchse COM.
4. Verbinden Sie die Messleitungen mit den jeweiligen Enden der zu messenden Diode
(siehe Abb. 28) und achten Sie dabei auf die angegebene Polarität.. Der Wert der direkt
polarisierten Schwellenspannung wird im Display angezeigt.
5. Wenn ein Spannungsgrenzwert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen
6. Wenn das Gerät die Meldung
(siehe Abb. 28) oder die P-N Verbindung ist defekt.
7. Zur Verwendung der Funktionen HOLD und RANGE, siehe § 4.2
8. Zur Verwendung der internen Funktionen, siehe § 4.3
9. Zum Speichern des Ergebnisses siehe § 4.3.4

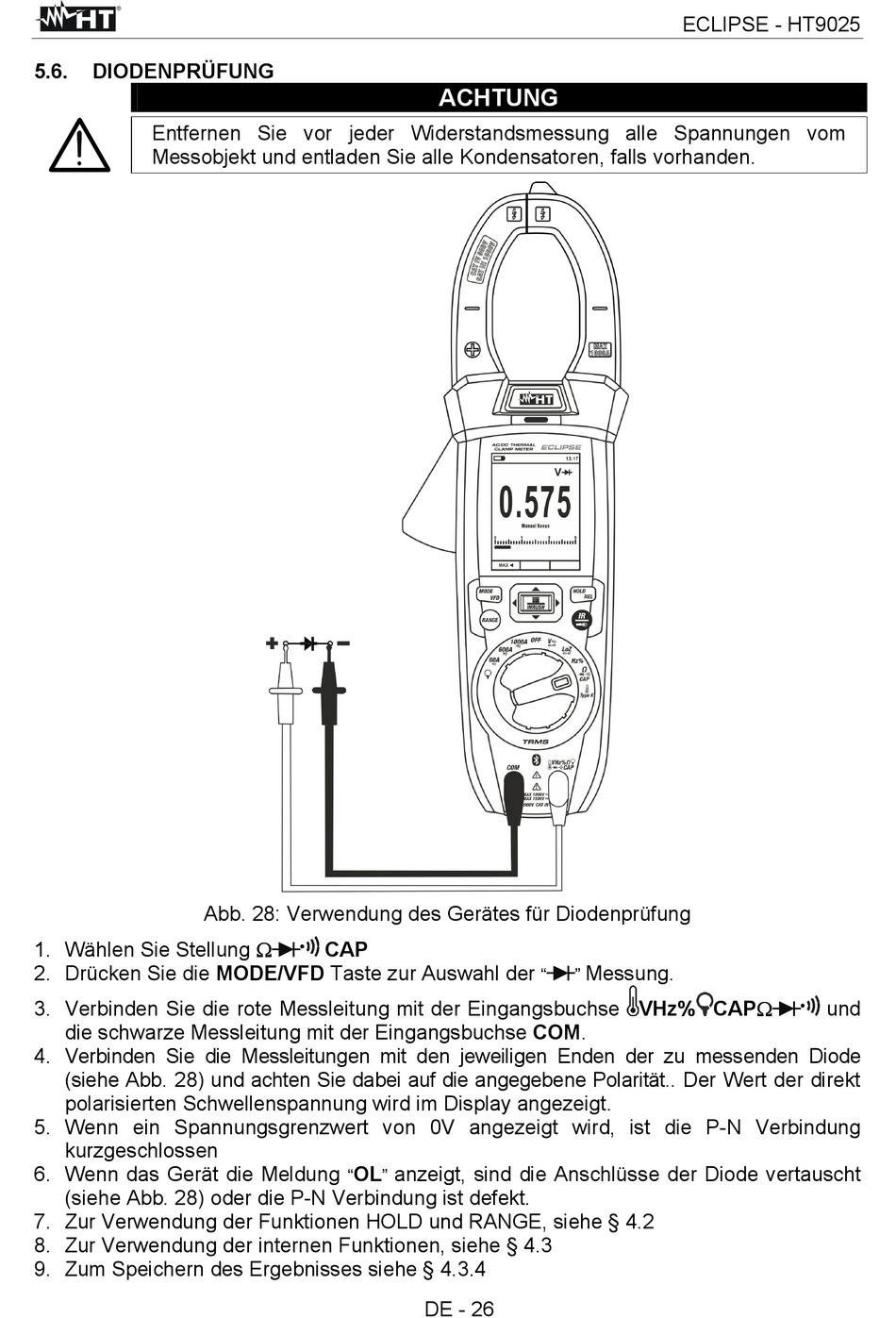

Abb. 28: Verwendung des Gerätes für Diodenprüfung
CAP
OL
"
ACHTUNG
"
anzeigt, sind die Anschlüsse der Diode vertauscht
"
DE - 26
ECLIPSE - HT9025
