4. Aufbau RollTec
Pos.
a) Fahrrollen in die Vertikalrahmen mit den Bohrungen einstecken. Mit Sechskant-
schraube und selbstsichernder Mutter in den Bohrungen verschrauben. Die Bremsen
1 RollTec Vertikalrahmen
müssen
arretiert werden!
2
b) Belagbühne (max. in die 3. Sprosse von unten) und die Geländerstrebe wie in Abb. 2
einhängen und verriegeln.
3
c) Diagonale einhängen und verriegeln (Abb. 2)
4
5
6 Sicherungs-Set M 5 x 65 mm
7 Sicherungs-Set M 5 x 85 mm

3. Allgemeine Aufbauanweisung

Geländer- und Diagonalstrebe von oben auf die Sprossen einhängen. Streben mit den
Sicherungs-Sets direkt neben dem vertikalen Rohr sichern (siehe Abb.1).

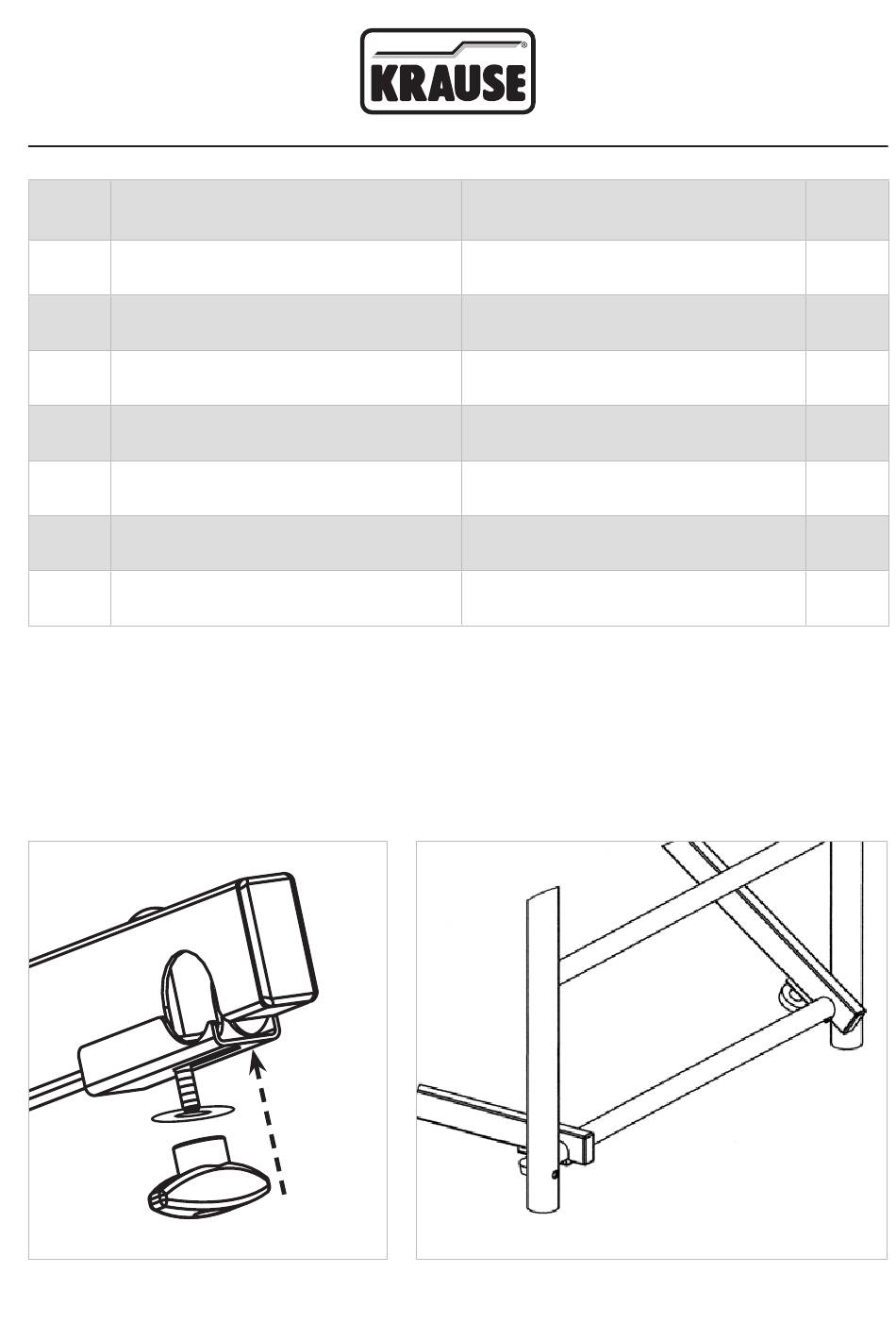

Abbildung 1 Sicherungs-Set M5x65 mm / Strebe
4
Bezeichnung
Fahrrolle
Belagbühne
Diagonale
Geländerstrebe
Art.-Nr.
715050
714107
711304
712707
712806
718860
718877
Anzahl
2
4
1
1
1
4
2
