Einsatzbedingungen: Umgebung; Umgebungstemperatur; Umgebungstemperaturgrenze; Lagerungstemperatur - Endress+Hauser Levelflex M FMP43 Technische Information

Levelflex M FMP43

Umgebungstemperatur

Umgebungstemperaturgrenze

T
1
T
2

Lagerungstemperatur

Klimaklasse

Schutzart

!

Schwingungsfestigkeit

Reinigung der Sonde

Elektromagnetische
Verträglichkeit (EMV)
Endress+Hauser

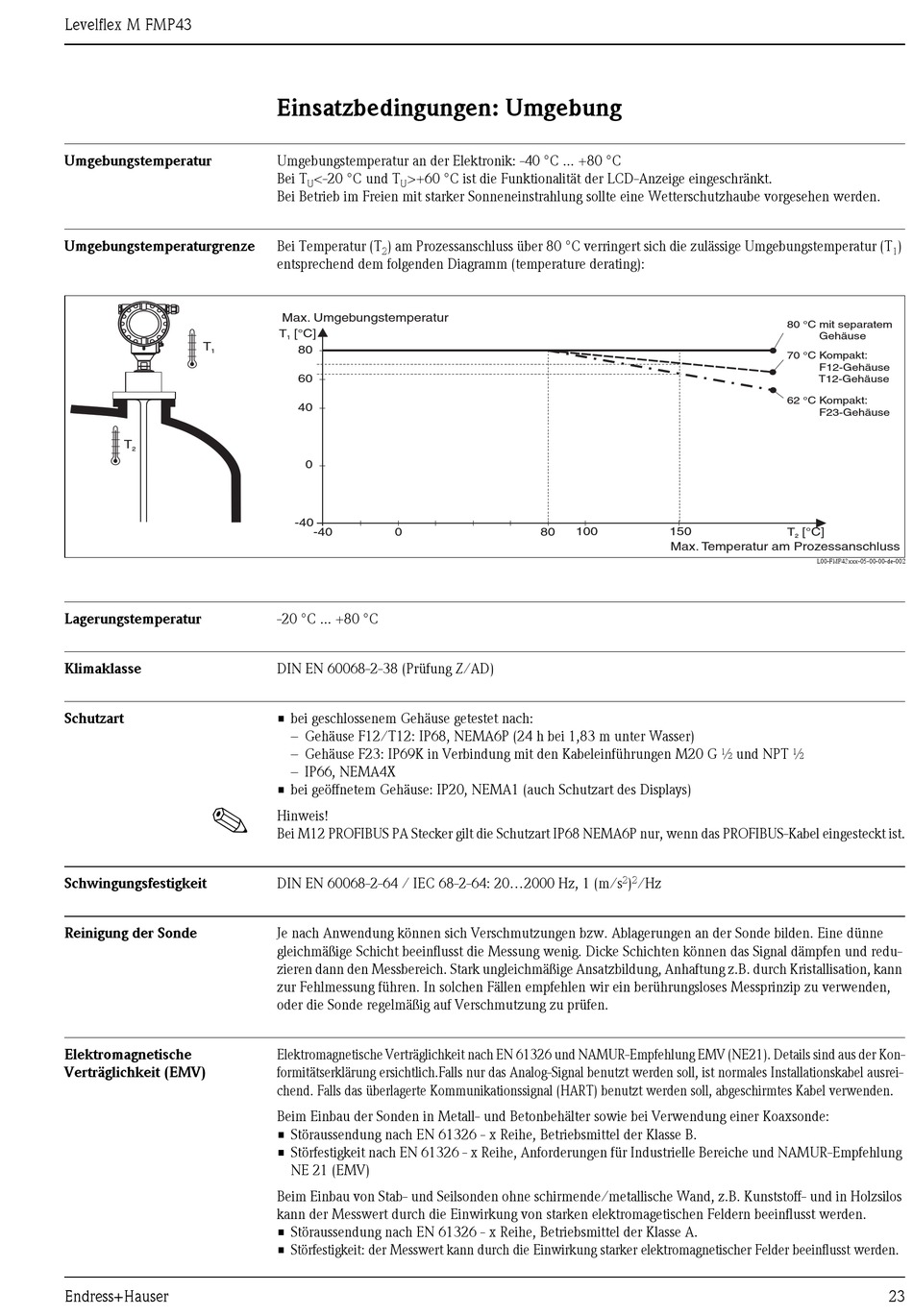

Einsatzbedingungen: Umgebung

Umgebungstemperatur an der Elektronik: -40 °C ... +80 °C
Bei T <-20 °C und T >+60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt.
U U
Bei Betrieb im Freien mit starker Sonneneinstrahlung sollte eine Wetterschutzhaube vorgesehen werden.
Bei Temperatur (T ) am Prozessanschluss über 80 °C verringert sich die zulässige Umgebungstemperatur (T
2
entsprechend dem folgenden Diagramm (temperature derating):
Max. Umgebungstemperatur
T [°C]
1
80
60
40
0
-40
-40 0
-20 °C ... +80 °C
DIN EN 60068-2-38 (Prüfung Z/AD)
• bei geschlossenem Gehäuse getestet nach:
– Gehäuse F12/T12: IP68, NEMA6P (24 h bei 1,83 m unter Wasser)
– Gehäuse F23: IP69K in Verbindung mit den Kabeleinführungen M20 G ½ und NPT ½
– IP66, NEMA4X
• bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays)
Hinweis!
Bei M12 PROFIBUS PA Stecker gilt die Schutzart IP68 NEMA6P nur, wenn das PROFIBUS-Kabel eingesteckt ist.
DIN EN 60068-2-64 / IEC 68-2-64: 20...2000 Hz, 1 (m/s
Je nach Anwendung können sich Verschmutzungen bzw. Ablagerungen an der Sonde bilden. Eine dünne
gleichmäßige Schicht beeinflusst die Messung wenig. Dicke Schichten können das Signal dämpfen und redu-
zieren dann den Messbereich. Stark ungleichmäßige Ansatzbildung, Anhaftung z.B. durch Kristallisation, kann
zur Fehlmessung führen. In solchen Fällen empfehlen wir ein berührungsloses Messprinzip zu verwenden,
oder die Sonde regelmäßig auf Verschmutzung zu prüfen.
Elektromagnetische Verträglichkeit nach EN 61326 und NAMUR-Empfehlung EMV (NE21). Details sind aus der Kon-
formitätserklärung ersichtlich.Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausrei-
chend. Falls das überlagerte Kommunikationssignal (HART) benutzt werden soll, abgeschirmtes Kabel verwenden.
Beim Einbau der Sonden in Metall- und Betonbehälter sowie bei Verwendung einer Koaxsonde:
• Störaussendung nach EN 61326 - x Reihe, Betriebsmittel der Klasse B.
• Störfestigkeit nach EN 61326 - x Reihe, Anforderungen für Industrielle Bereiche und NAMUR-Empfehlung
NE 21 (EMV)
Beim Einbau von Stab- und Seilsonden ohne schirmende/metallische Wand, z.B. Kunststoff- und in Holzsilos
kann der Messwert durch die Einwirkung von starken elektromagetischen Feldern beeinflusst werden.
• Störaussendung nach EN 61326 - x Reihe, Betriebsmittel der Klasse A.
• Störfestigkeit: der Messwert kann durch die Einwirkung starker elektromagnetischer Felder beeinflusst werden.
100 150
80
Max. Temperatur am Prozessanschluss
2 2
) /Hz
)
1
80 °C mit separatem
Gehäuse
70 °C Kompakt:
F12-Gehäuse
T12-Gehäuse
62 °C Kompakt:
F23-Gehäuse
T [°C]
2
L00-FMP43xxx-05-00-00-de-002
23
