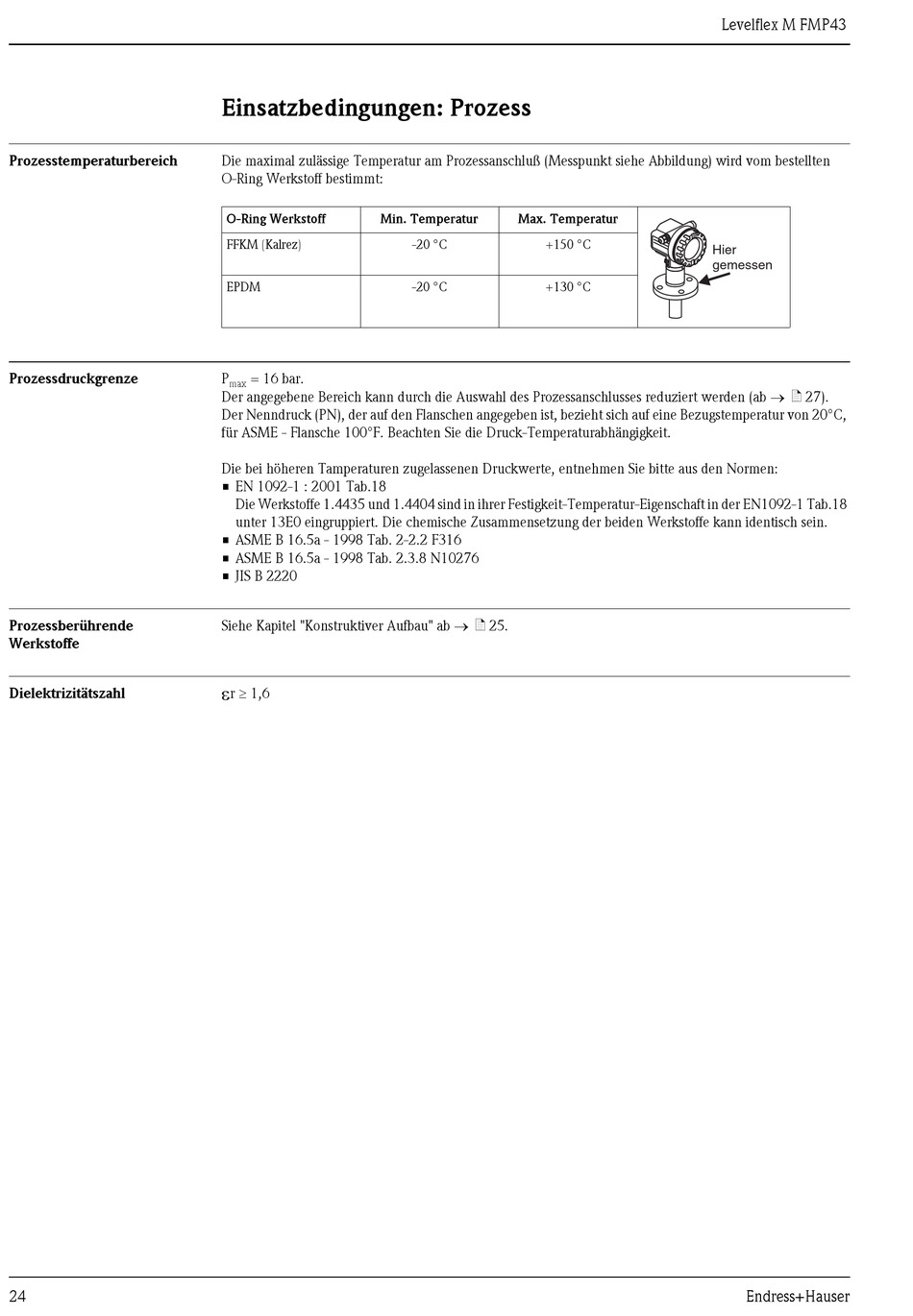

Einsatzbedingungen: Prozess; Prozesstemperaturbereich; Prozessdruckgrenze; Prozessberührende Werkstoffe - Endress+Hauser Levelflex M FMP43 Technische Information

Prozesstemperaturbereich

Prozessdruckgrenze

Prozessberührende
Werkstoffe
Dielektrizitätszahl
24

Einsatzbedingungen: Prozess

Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird vom bestellten
O-Ring Werkstoff bestimmt:
O-Ring Werkstoff Min. Temperatur
FFKM (Kalrez)
EPDM
P = 16 bar.
max
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden (ab → ä 27).
Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20°C,
für ASME - Flansche 100°F. Beachten Sie die Druck-Temperaturabhängigkeit.
Die bei höheren Tamperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• EN 1092-1 : 2001 Tab.18
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN1092-1 Tab.18
unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
Siehe Kapitel "Konstruktiver Aufbau" ab → ä 25.
ε
r ≥ 1,6
Max. Temperatur
-20 °C +150 °C
-20 °C +130 °C
Levelflex M FMP43
Hier
gemessen
Endress+Hauser
