Levelflex M FMP43
Prozessanschluss
43,4
Ø 50,4
56,4
Ø 63,9
83,4
Ø 90,9
74
Ø 54,85
84
56,4
Ø 63,9
Endress+Hauser

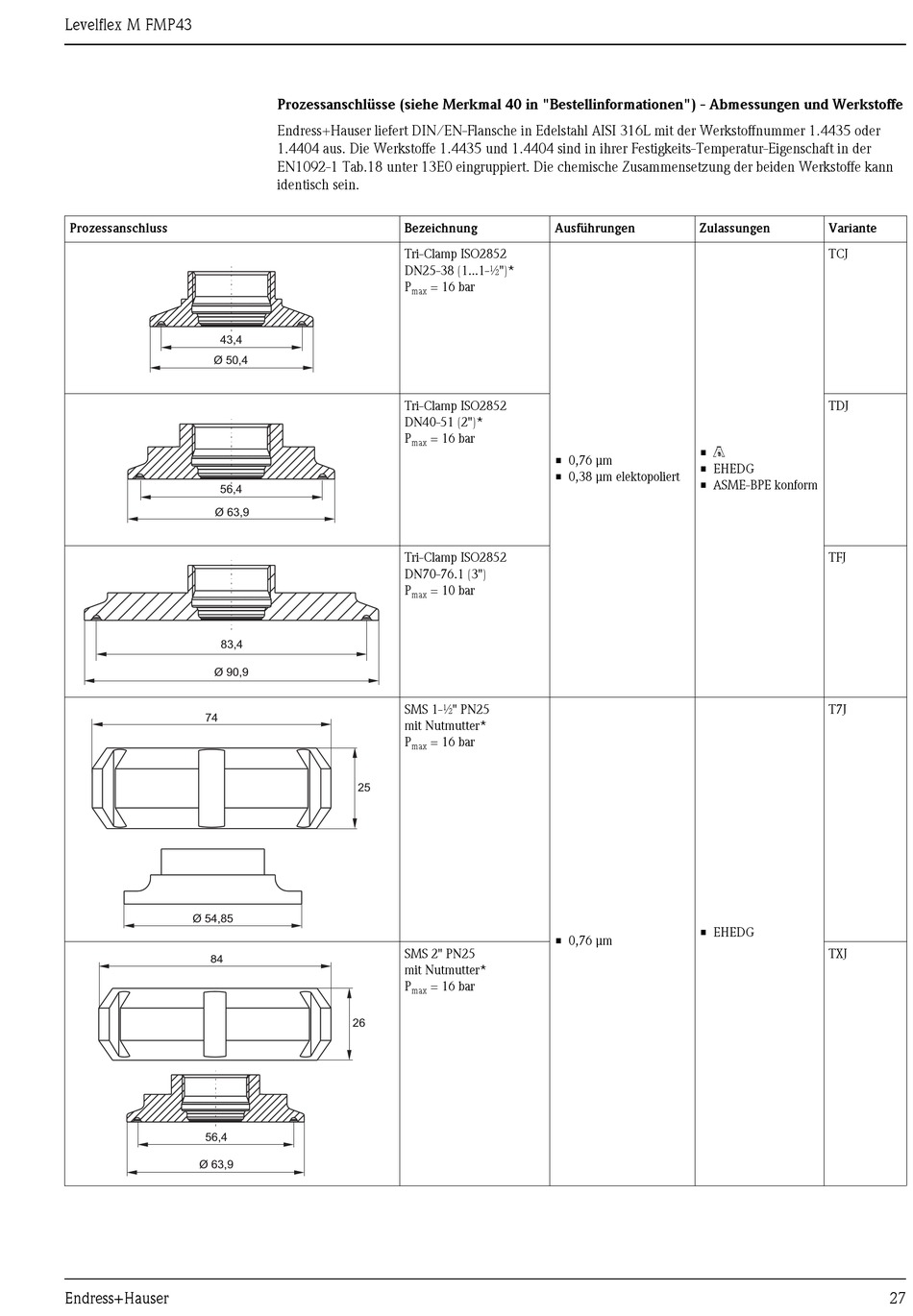

Prozessanschlüsse (siehe Merkmal 40 in "Bestellinformationen") - Abmessungen und Werkstoffe
Endress+Hauser liefert DIN/EN-Flansche in Edelstahl AISI 316L mit der Werkstoffnummer 1.4435 oder
1.4404 aus. Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeits-Temperatur-Eigenschaft in der
EN1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann
identisch sein.
Bezeichnung
Tri-Clamp ISO2852
DN25-38 (1...1-½")*
P = 16 bar
max
Tri-Clamp ISO2852
DN40-51 (2")*
P = 16 bar
max
Tri-Clamp ISO2852
DN70-76.1 (3")
P = 10 bar
max
SMS 1-½" PN25
mit Nutmutter*
P = 16 bar
max
25
SMS 2" PN25
mit Nutmutter*
P = 16 bar
max
26
Ausführungen Zulassungen
• 5
• 0,76 μm
• EHEDG
• 0,38 μm elektopoliert
• ASME-BPE konform
• EHEDG
• 0,76 μm
Variante
TCJ
TDJ
TFJ
T7J
TXJ
