Anschluss Messeinheit

Anschlussraum
Das Gehäuse verfügt über einen separaten Anschlussraum.
Bürde HART
Min. Bürde für HART-Kommunikation: 250 Ω
Kabeleinführung
Kabelverschraubung: M20x1,5
Kabeleinführung: G ½ oder ½ NPT, M20 (Gewinde)
Versorgungsspannung
Gleichspannung: 16...36 VDC
Kommunikation
Standard
Versorgung
Ex
Signal Ex
Leistungsaufnahme
Max. 400 mW bei 16 V, max. 600 mW bei 24 V, max. 750 mW bei 30 V.
Stromaufnahme
Max. 25 mA (55 mA Einschaltstrom).
1 2 3 4 4 5 5
Klemmenspannung
U (20 mA) =
U (20 mA) =
U (4 mA) =
U (20 mA) =
Micropilot S FMR540
1 2 3 4 5
Versorgung Signal

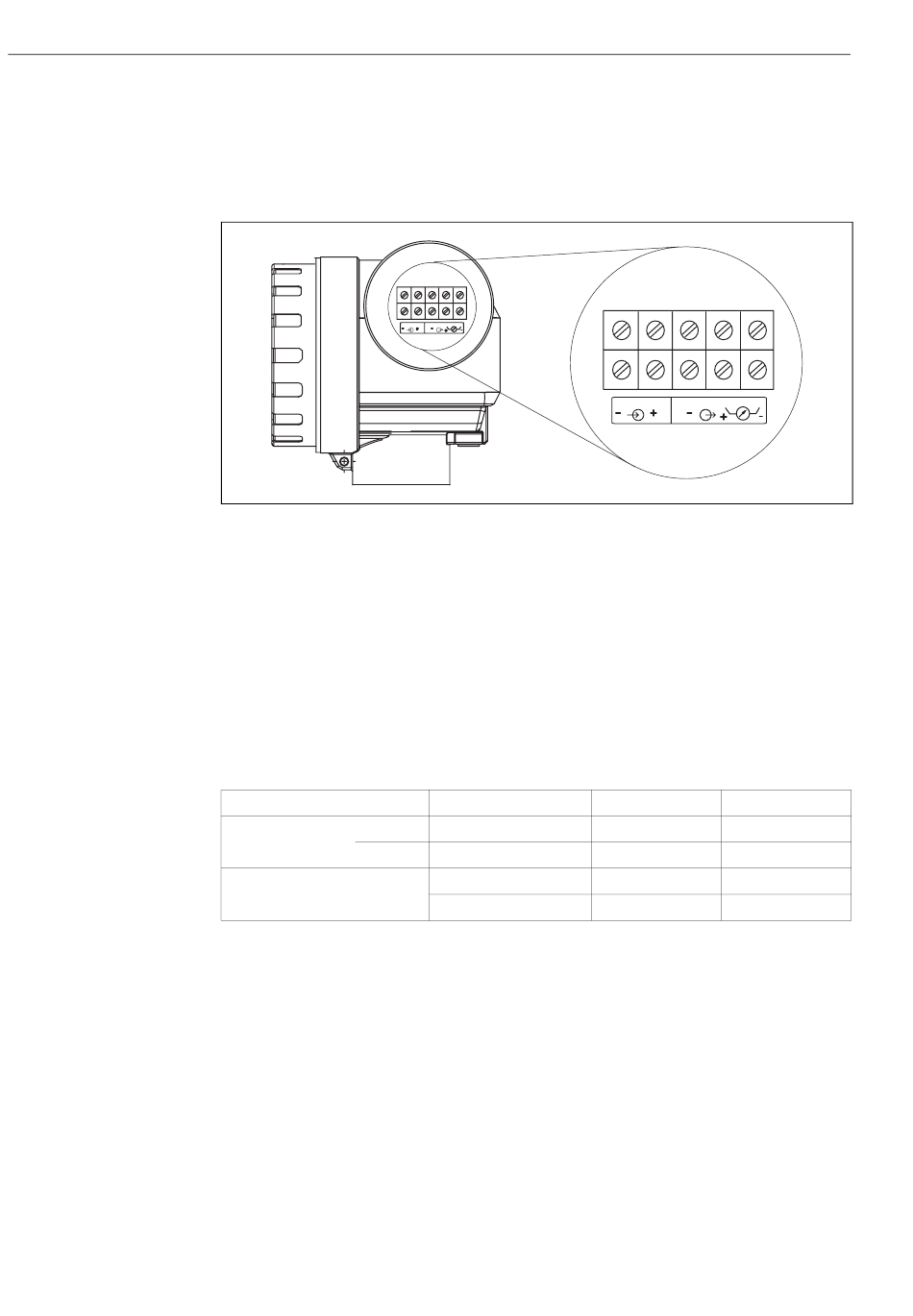

L00-FMR53xxx-04-00-00-de-001
minimal maximal
16 V 36 V
16 V 30 V
11,5 V 30 V
11,5 V 30 V
