Bedienung
!
34
5.2

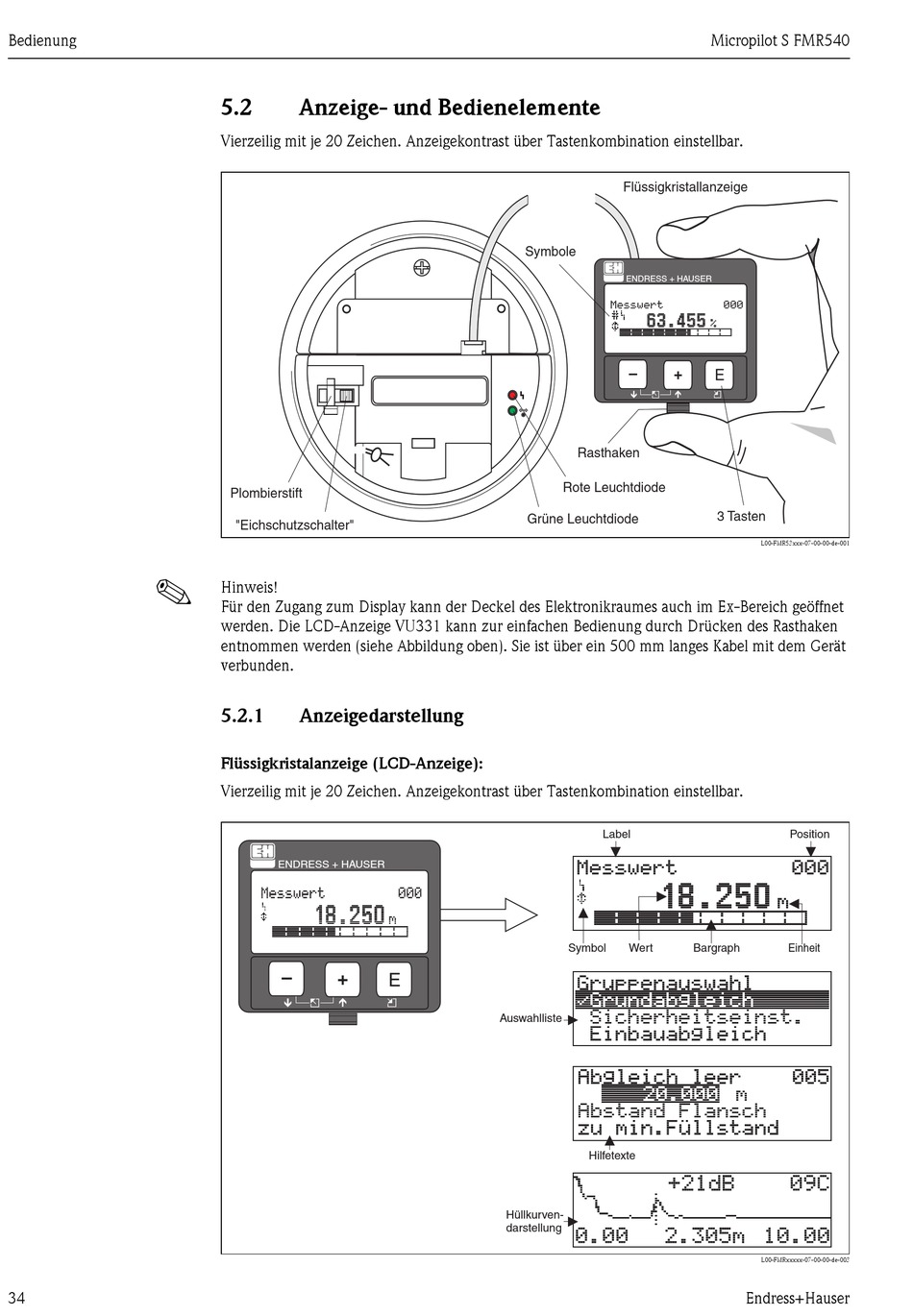

Anzeige- und Bedienelemente

Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar.
Plombierstift
"Eichschutzschalter"
Hinweis!
Für den Zugang zum Display kann der Deckel des Elektronikraumes auch im Ex-Bereich geöffnet
werden. Die LCD-Anzeige VU331 kann zur einfachen Bedienung durch Drücken des Rasthaken
entnommen werden (siehe Abbildung oben). Sie ist über ein 500 mm langes Kabel mit dem Gerät
verbunden.
5.2.1

Anzeigedarstellung

Flüssigkristalanzeige (LCD-Anzeige):
Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar.
ENDRESS + HAUSER
–
+
E
Flüssigkristallanzeige
Symbole
ENDRESS + HAUSER
–
Rasthaken
Rote Leuchtdiode
Grüne Leuchtdiode
Label
Symbol Wert
Auswahlliste
Hilfetexte
+21dB
Hüllkurven-
darstellung
0.00
2.305m
Micropilot S FMR540
+
E
3 Tasten
L00-FMR53xxx-07-00-00-de-001
Position
Bargraph Einheit
09C
10.00
L00-FMRxxxxx-07-00-00-de-003
