Hubsäule einstellen
Vor dem Einstellen der Hubsäulen ist eine Initialisierung erforderlich.
Dies bringt die Säulen in Ihre Ausgangsposition und synchronisiert sie.
Initialisierung:
a. Netzstecker in eine geeignete Steckdose stecken.
b. Durch drücken des Abwärtspfeiles am Bedienelement die
Hubsäulen nach unten fahren. Die Hubsäulen werden kurz vor
deren Endposition einen Sicherheitsstopp einlegen. Der
Abwärtspfeil ist nochmal zu drücken bis die Hubsäulen Ihre
endgüldige Lage erreicht haben.
c. Jetzt ist der Abwärtspfeil am Bedienelement erneut zu drücken
und für min. 10 Sekunden gedrückt zu halten.
d. Ziehen Sie den Netzstecker.
Damit ist die Initialisierung abgeschlossen und die mechanische
Höhenverstellung kann vorgenommen werden.

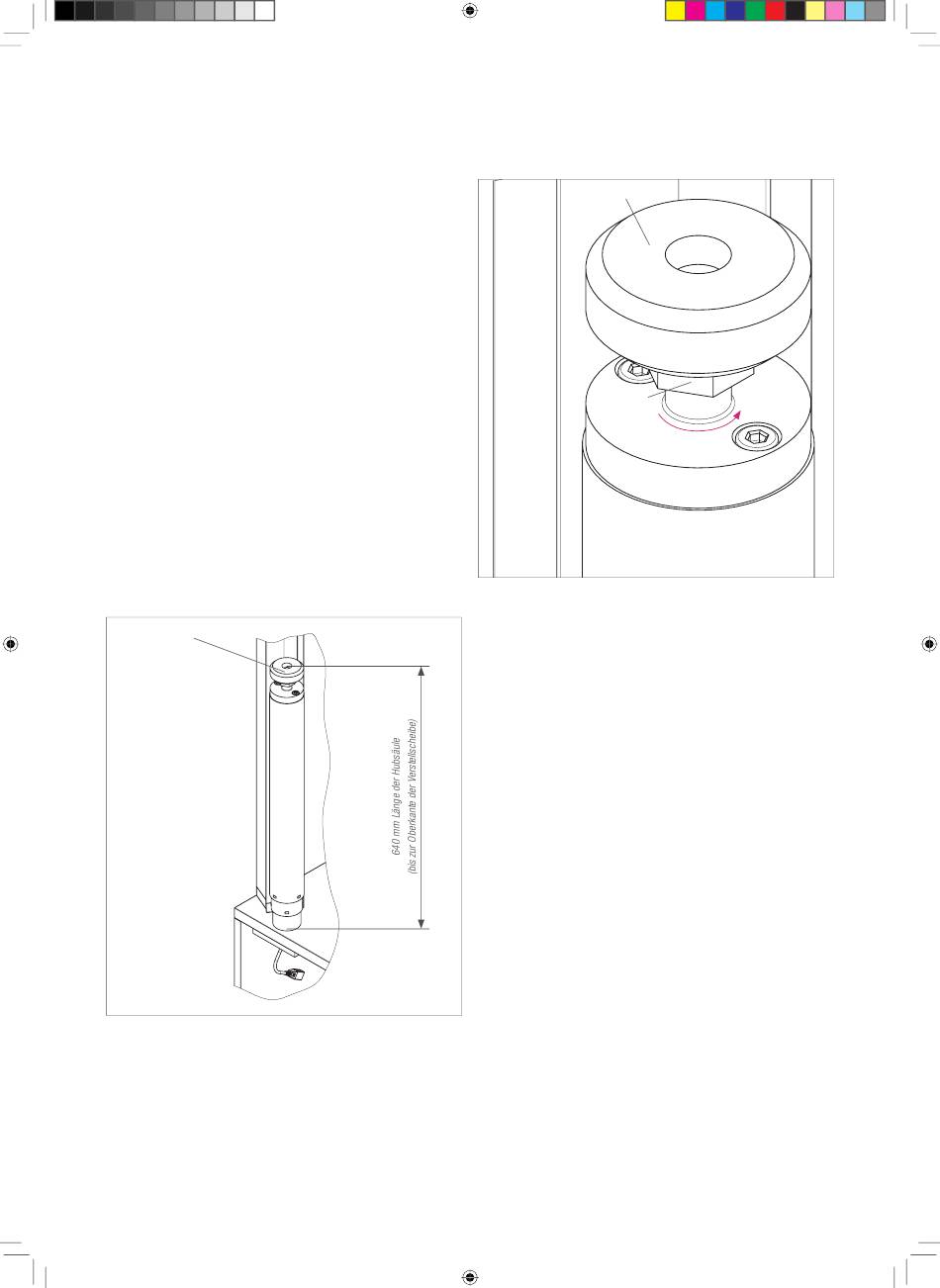

Mechanische Höhenverstellung:
a. Stellen Sie die Länge der Hubsäule mit Hilfe eines Massbandes
auf 640 mm ein. Hierzu die Verstellscheibe nach links oder rechts
drehen.
Verstellscheibe
RAUWORKS Front,
Gesamtsystem "Accoustic" ,
Detail Hubsäule komplett ;
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ) ,
für Einbauanleitung.
M1:5
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 9
All manuals and user guides at all-guides.com
b. Ziehen Sie die Kontermutter an (gegen den Uhrzeigersinn).
Benutzen Sie dazu einen 30er Maulschlüssel.
RAUWORKS Front,
Gesamtsystem "Accoustic" ,
Detail Hubsäule oben ;
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ,
für Einbauanleitung.
M1:1
08.11.12 Fa. REHAU AG+Co,
Konstruktion CCT-IS,
Kiessling 2424
Verstellscheibe
Kontermutter
08.11.12 Fa. REHAU AG+C
Konstruktion CCT-IS,
Kiessling 2424
9
