Rehau RAUWORKS FRONT B41604 Montageanleitung Seite 7

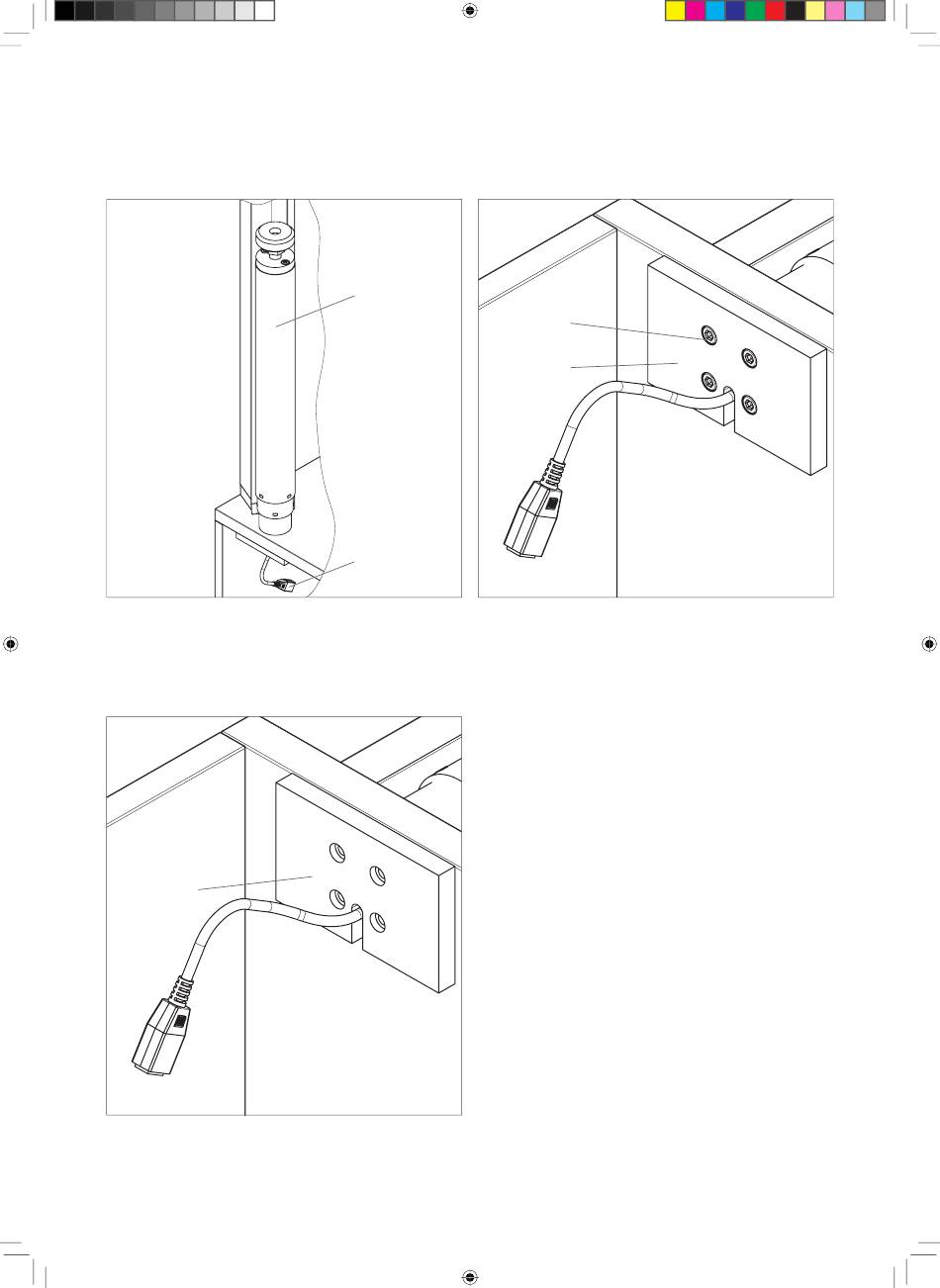

Montage der elektrischen Hubsäule
a. Fädeln Sie das Motorkabel durch die vorgesehene Ausfräsung
zwischen den beiden hinteren Befestigungsbohrungen durch.
b. Setzen Sie die Hubsäule auf den vorbereiteten Schrankkorpus auf.
Darstellung 1
c. Halten Sie von unten die Befestigungsplatte an.
(siehe Darstellung 2)
RAUWORKS Front,
Gesamtsystem "Accoustic" ,
Detail Hubsäule komplett ;
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ) ,
für Einbauanleitung.
Befestigungsplatte
M1:5
Darstellung 2
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 7
All manuals and user guides at all-guides.com
Hubsäule
Motorkabel
08.11.12 Fa. REHAU AG+Co,
RAUWORKS Front,
Konstruktion CCT-IS,
Kiessling 2424
Gesamtsystem "Accoustic" ,
Hubsäulenplatte unten - Schrauben eingeblendet ;
Geometrie aus REHAU-Zeichnung PKS-16078 B
vom 08.11.2012 ,
für Einbauanleitung.
M1:2
d. Schrauben Sie die Hubsäule mit vier M6-Schrauben mit der
Befestigungsplatte am Schrankkorpus fest (siehe Darstellung 3).
Schrauben M6
Befestigungsplatte
Darstellung 3
e. Wiederholen Sie den Vorgang auf der anderen Seite, um die
zweite Hubsäule zu montieren.
08.11.12 Fa. REHAU A
Konstruktion CCT-IS,
Kiessling 2424
7
