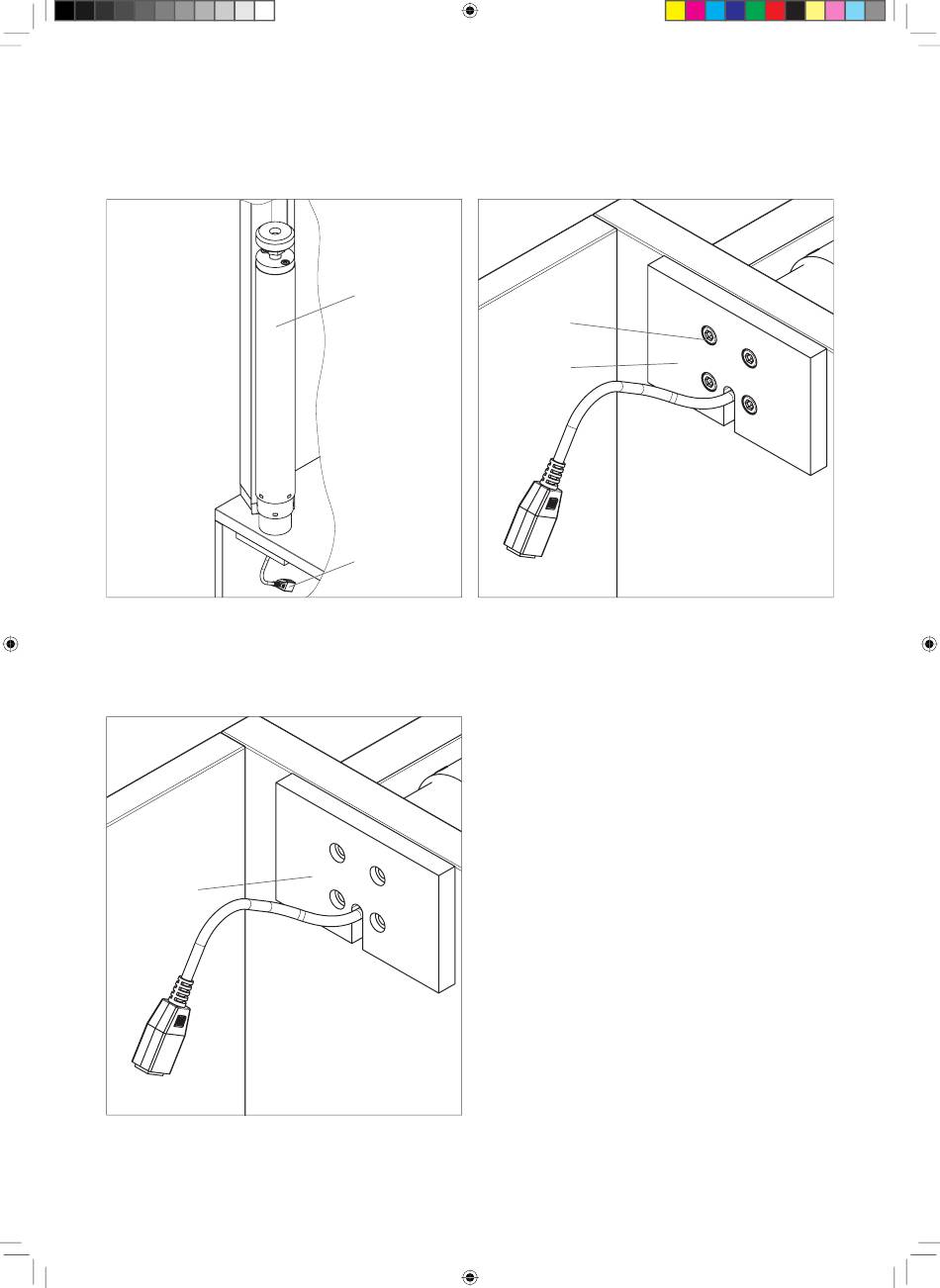

Montage du vérin de levage électrique
a. Passer le câble du moteur dans la réservation prévue à cet effet,
située entre les deux perçages de fixation arrière.
b. Placer le vérin sur le caisson de meuble ainsi préparé.
Illustration 1
c. Maintenir la plaque de fixation par le bas (cf. illustration 2)
RAUWORKS Front,
Gesamtsystem "Accoustic" ,
Detail Hubsäule komplett ;
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ) ,
für Einbauanleitung.
Plaque de fixation
M1:5
Illustration 2
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 27
All manuals and user guides at all-guides.com
Vérin électrique
Câble moteur
08.11.12 Fa. REHAU AG+Co,
RAUWORKS Front,
Konstruktion CCT-IS,
Kiessling 2424
Gesamtsystem "Accoustic" ,
Hubsäulenplatte unten - Schrauben eingeblendet ;
Geometrie aus REHAU-Zeichnung PKS-16078 B
vom 08.11.2012 ,
für Einbauanleitung.
M1:2
d. Fixer le vérin sur le caisson à l'aide de la plaque de fixation et de
vis M6 (cf. illustration 3).
Vis M6
Plaque de fixation
Illustration 3
e. Renouveler l'opération de l'autre côté pour monter le deuxième
vérin de levage.
