Montage

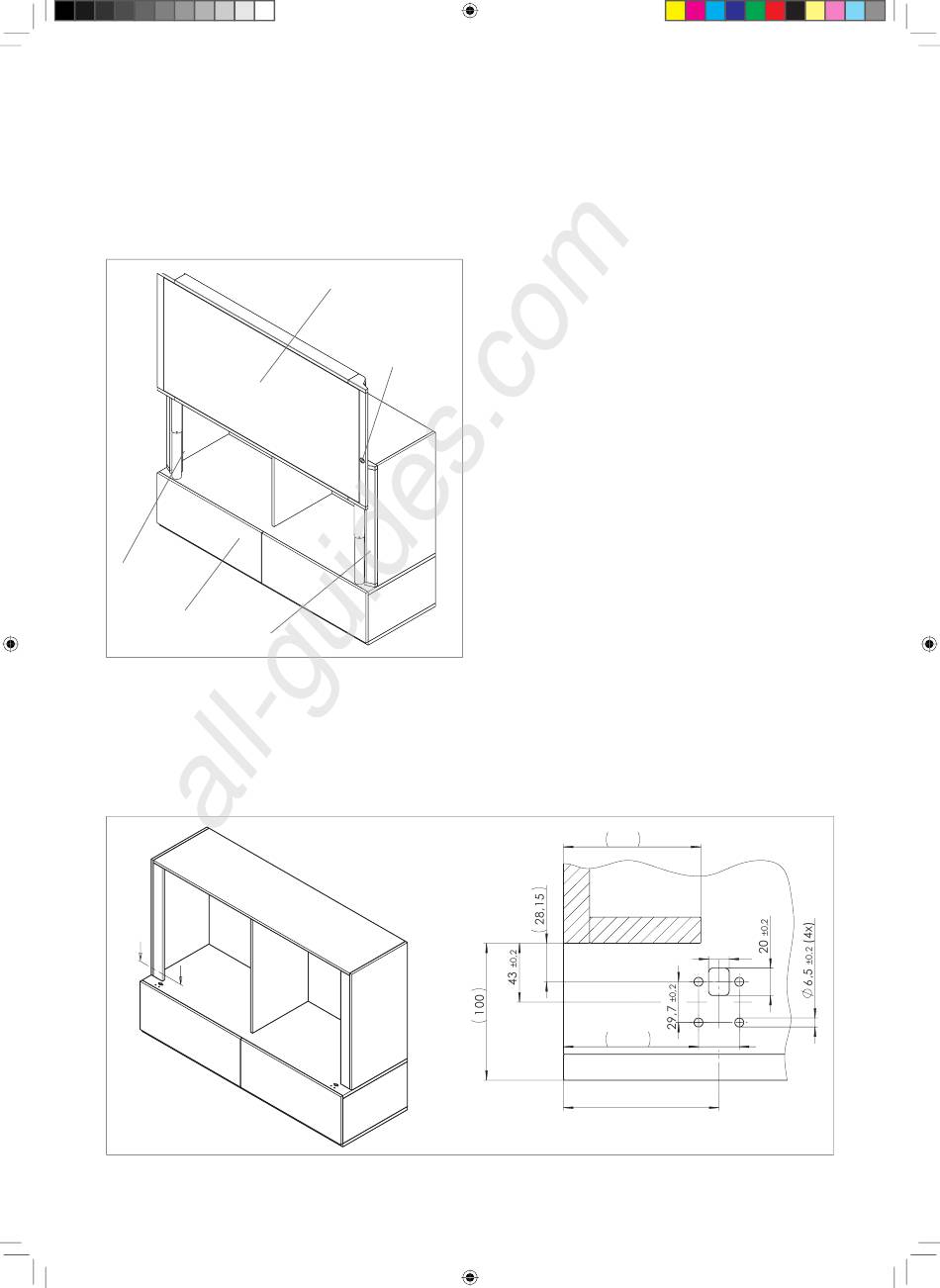

Schéma de montage de la façade mobile
La façade mobile se monte comme indiqué sur l'illustration suivante.
Vérin électrique
Caisson de meuble
RAUWORKS Front,
Gesamtsystem "Accoustic",
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ,
Réalisation de la fixation au caisson
für Einbauanleitung.
M1:10
Afin d'assurer le bon fonctionnement de la façade mobile, les
perçages de fixation devront être réalisés conformément au schéma
de perçage présenté ci-dessous.
A
A
Présentation détaillée des perçages de fixation dans le caisson
100
26
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 26
All manuals and user guides at all-guides.com
Elément de façade mobile
Elément de
commande
Caisson de meuble
08.11.12 Fa. REHAU AG+Co,
Konstruktion CCT-IS,
Kiessling 2424
RAUWORKS Front,
Schrankkorpus für Gesamtsystem ,
Befestigungsbohrungen für Hubtürmontage ;
Geometrie aus REHAU-Zeichnung PKS-16078 B
vom 08.11.2012 ,
Ordre de montage
Le montage doit toujours s'effectuer dans l'ordre indiqué.
a. Perçages de fixation dans le caisson (voir présentation détaillée
des perçages de fixation dans le caisson)
b. Monter le vérin électrique (cf. page 27)
c. Monter le boîtier de contrôle et le récepteur radio (cf. page 28)
d. Etablir les connexions électriques (cf. page 28)
e. Régler le vérin (cf. page 29)
f. Fixer le cache (cf. page 30)
A
A
100
1:20
98,25
113,1
±0,2
A - A ( 1:2 )
1:20
15
±0,2
29,7
±0,2
08.11.12 Fa. REHAU AG+Co,
Konstruktion CCT-IS,
