Rehau RAUWORKS FRONT B41604 Montageanleitung Seite 29

Réglage du vérin de levage
Les vérins sont à initialiser avant de procéder au réglage.
L'initialisation a pour effet de caler et de synchroniser les colonnes.
Initialisation :
a. Brancher la fiche secteur dans la prise adéquate.
b. En appuyant sur la flèche de commande dirigée vers le bas,
faites descendre les vérins. Les vérins marqueront un arrêt de
sécurité avant d'être en bout de course. La flèche de descente
doit être à nouveau appuyée pour que les vérins atteignent leur
ultime position.
c. Appuyez maintenant une nouvelle fois sur la flèche de descente
et maintenez-la appuyée pendant 10 secondes.
d. Retirez la fiche secteur.
L'initialisation est désormais terminée, vous pouvez passer au réglage
mécanique de hauteur.

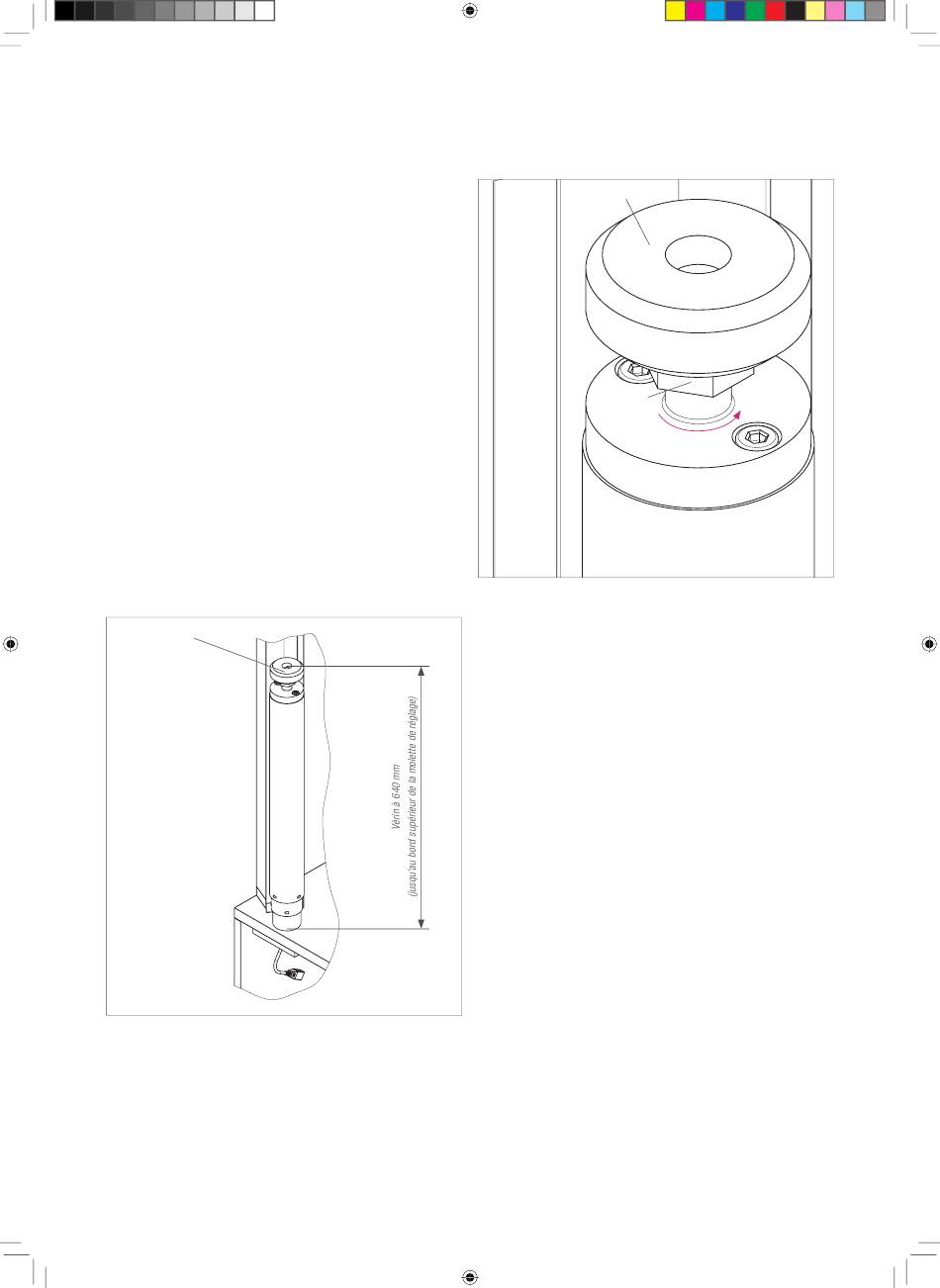

Réglage mécanique de hauteur :
a. Réglez la longueur du vérin à 640 mm à l'aide d'un mètre ruban.
Tournez pour ce faire la molette de réglage à gauche ou à droite.
Molette de réglage
RAUWORKS Front,
Gesamtsystem "Accoustic" ,
Detail Hubsäule komplett ;
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ) ,
für Einbauanleitung.
M1:5
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 29
All manuals and user guides at all-guides.com
b. Resserrez le contre-écrou (dans le sens inverse des aiguilles d'une
montre) en utilisant une clé plate de 30.
RAUWORKS Front,
Gesamtsystem "Accoustic" ,
Detail Hubsäule oben ;
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ,
für Einbauanleitung.
M1:1
08.11.12 Fa. REHAU AG+Co,
Konstruktion CCT-IS,
Kiessling 2424
Molette de
réglage
Contre-écrou
08.11.12 Fa. REHAU AG+C
Konstruktion CCT-IS,
Kiessling 2424
