Montage du boîtier de contrôle et du récepteur radio
a. Boîtier de contrôle (D) et récepteur radio (E) sont à fixer à
l'emplacement approprié. Selon la conception du caisson, on
fixera le boîtier de contrôle de préférence en partie basse de la
paroi médiane ou arrière. Utilisez des vis à bois adaptées à
l'épaisseur du panneau (non inclues). Vous trouverez les schémas
de fixation à l'étape suivante du montage « Etablir les connexions
électriques ». N'utilisez que les perçages prévus pour la fixation.
Remarque !
Le positionnement du boîtier de contrôle et du récepteur doit être choisi
de manière à éviter un risque de détérioration de l'unité ou de son câble
d'alimentation (câble moteur/secteur) par des pièces mobiles telles que
tiroirs et coulissants.
Poser toujours le câble de raccordement au secteur en dehors des
zones de passage.
28
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 28
All manuals and user guides at all-guides.com

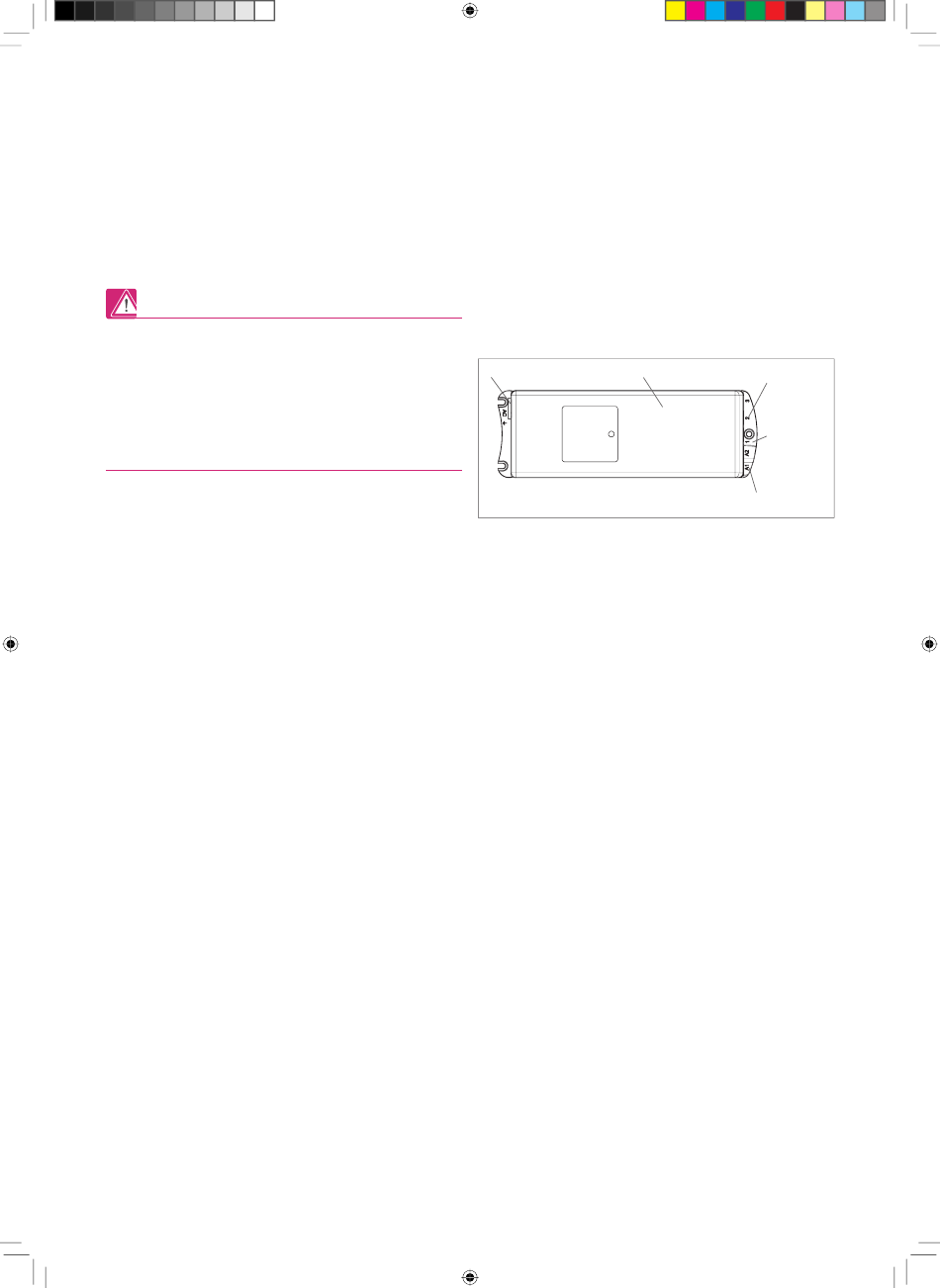

Etablir les connexions électriques
Raccordez les composantes électriques comme indiqué dans
l'illustration :
a. Raccorder le câble du vérin électrique (B) au câble du moteur (G).
Raccorder le câble du moteur (G) au boîtier de contrôle (D). Utiliser
à cette fin les positions 1 et 2 du boîtier de contrôle (D).
b. Connecter le câble du récepteur radio (E) au boîtier de contrôle
(D). Utilisez à cette fin la position A1 du boîtier de contrôle (D).
c. Connectez le câble secteur (F) au boîtier de contrôle (D). Utilisez à
cette fin la position AC du boîtier de contrôle (D).
Câble secteur (F)
Illustration : établissement des connexions électriques
RAUWORKS Front,
Controlbox CBD6 Fa.Linak
Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ,
für Einbauanleitung.
M1:2
Boîtier de contrôle (D)
Câble moteur (G)
du vérin de
levage 2
Câble moteur (G)
du vérin de
levage 1
Récepteur radio
avec câble (E)
