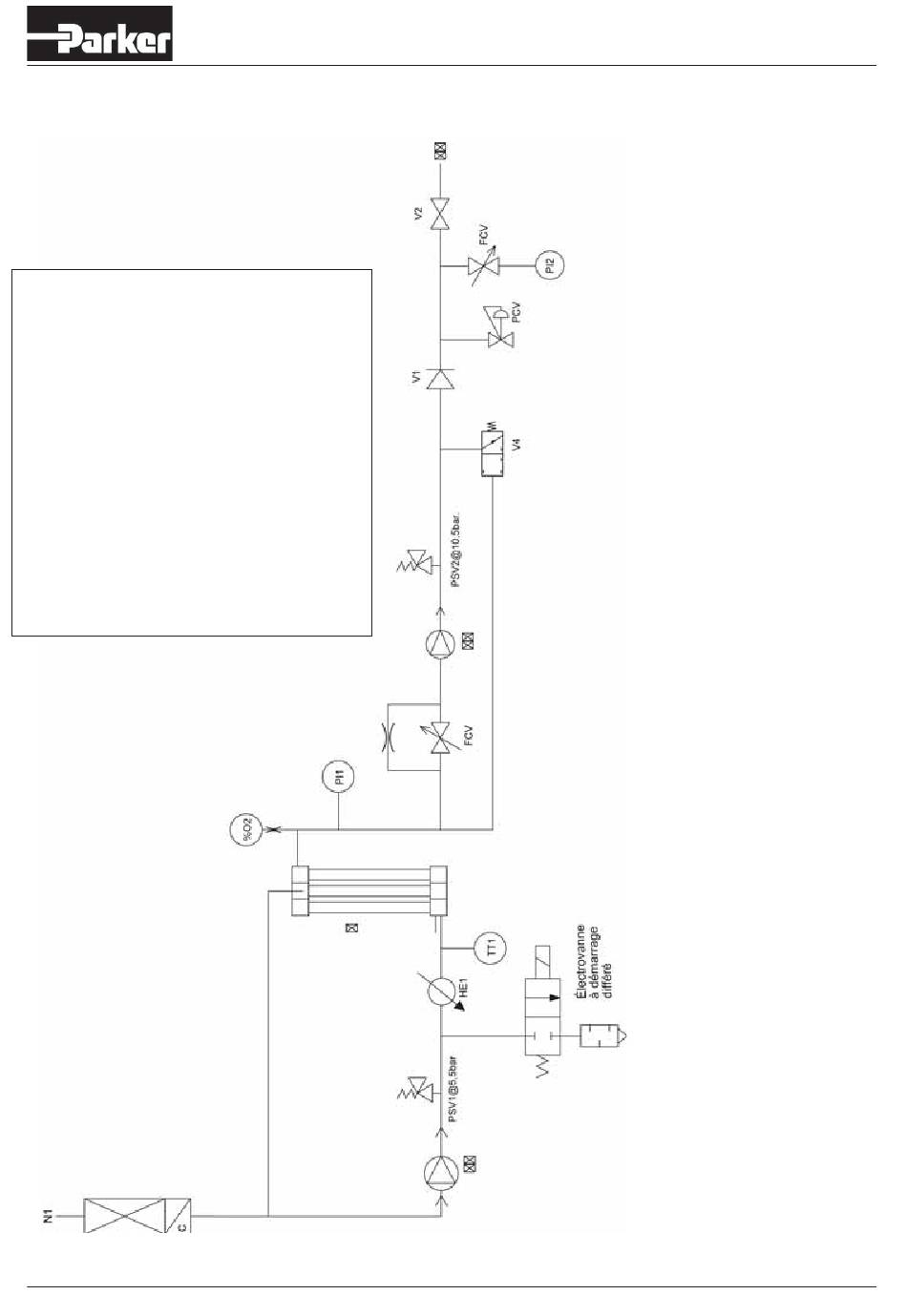

3.5 Schéma du processus
N1 Entrée d'air
N2 Sortie d'azote
C Entrée de l'adsorbeur de carbone
LP Compresseur d'air
RKV Vanne de démarrage
M Membrane de séparation des gaz
PI1 Indicateur de pression de membrane
FCV Vanne de contrôle de débit
HP Compresseur d'azote
PCV Soupape de sécurité pour l'azote
PSH Pressostat
PI2 Indicateur de pression d'azote
V1 Clapet anti-retour
N2 Sortie d'azote
V2 Vanne à boisseau sphérique
V4 Vanne de dépressurisation
