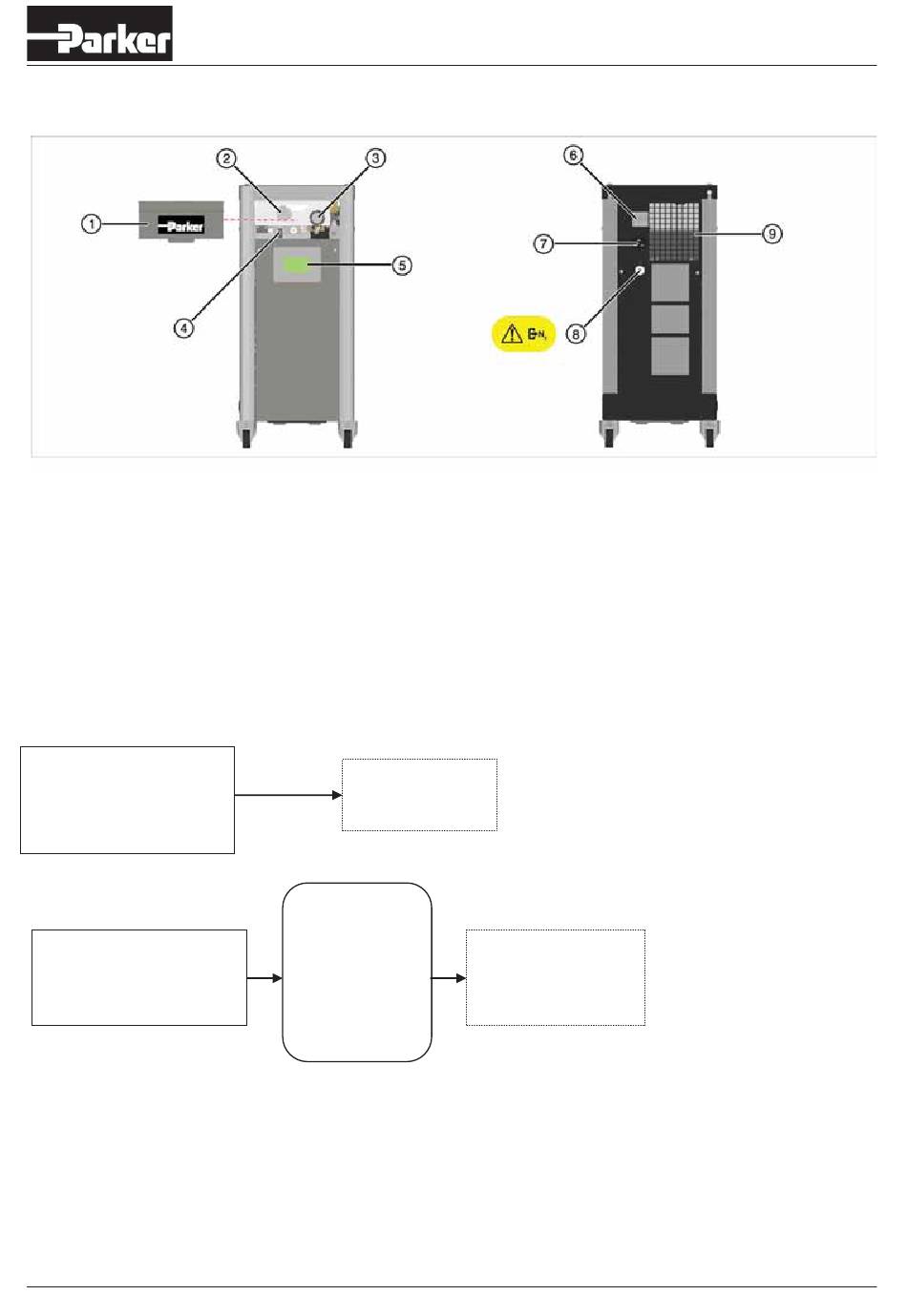

Piezas

1 Cubierta frontal extraíble
2 Sensor de oxígeno
3 Válvula de control de presión (PCV)
4 Válvula de ajuste de pureza (FCV)
5 Pantalla táctil
3.4

Diagrama del proceso

El generador puede conectarse directamente con el consumidor de nitrógeno (Fig. 3-3) o con un tanque de
amortiguación (Fig. 3-4).
®
NitroFlow Lab
Fig. 3-3
®
NitroFlow Lab
Fig.: 3-4
K3.1.142M Manual de NitroFlow Lab
Consumidor de
nitrógeno
Tanque de
amortiguación
6 Interruptor principal/disyuntor
7 Entrada de alimentación eléctrica
8 Salida de nitrógeno
9 Salida de la ventilación (mantener despejada)
Consumidor
de nitrógeno
