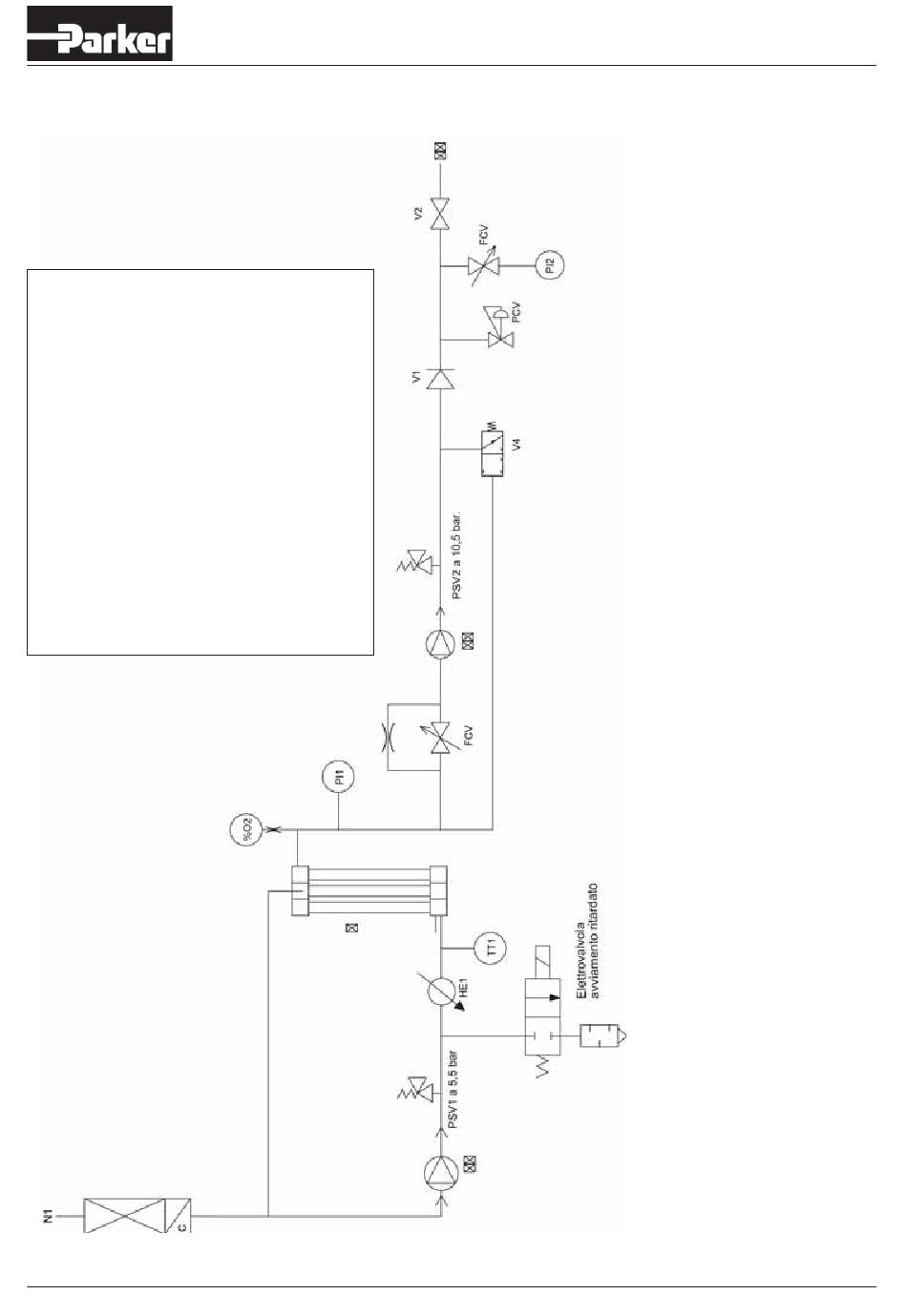

3.5 Schema del processo
N1 Ingresso aria
N2 Uscita azoto
C Assorbitore carbonio ingresso
LP Compressore aria
RKV Valvola di avviamento
M Membrana di separazione dei gas
PI1 Indicatore di pressione membrana
FCV Valvola di controllo portata
HP Compressore azoto
PCV Valvola di scarico della pressione
dell'azoto
PSH Pressostato
PI2 Indicatore di pressione azoto
V1 Valvola di non ritorno
N2 Uscita azoto
V2 Valvola a sfera
V4 Valvola di depressurizzazione
