3.5

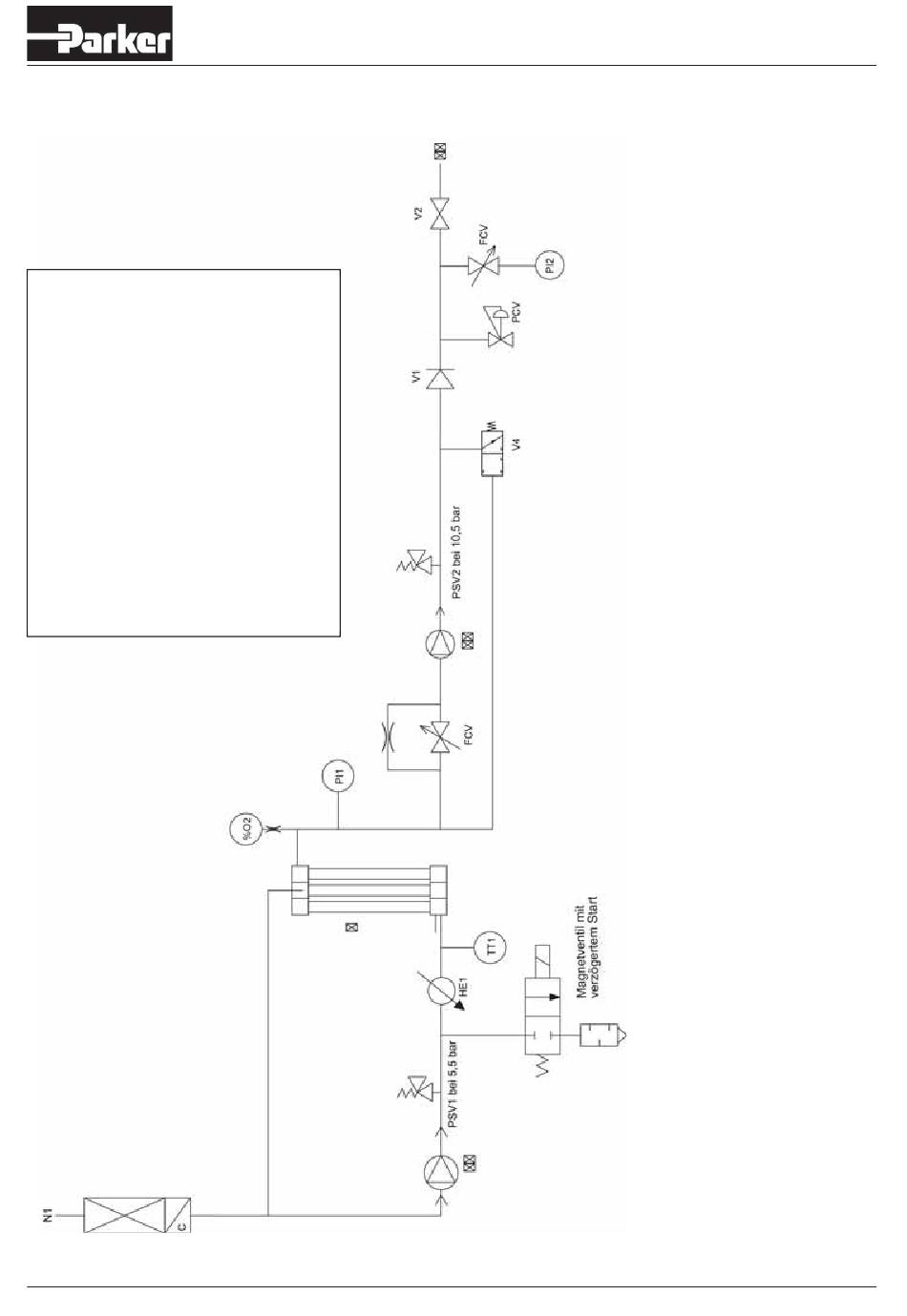

Prozessschema

N1 Lufteinlass
N2 Stickstoffauslass
C Kohlefilter am Einlass
LP Luftkompressor
RKV Startventil
M Gastrennungsmembran
PI1 Membrandruckanzeige
FCV Drosselventil
HP Stickstoffkompressor
PCV Stickstoff-Überdruckventil
PSH Druckschalter
PI2 Stickstoff-Manometer
V1 Rückschlagventil
N2 Stickstoffauslass
V2 Kugelventil
V4 Druckablassventil
