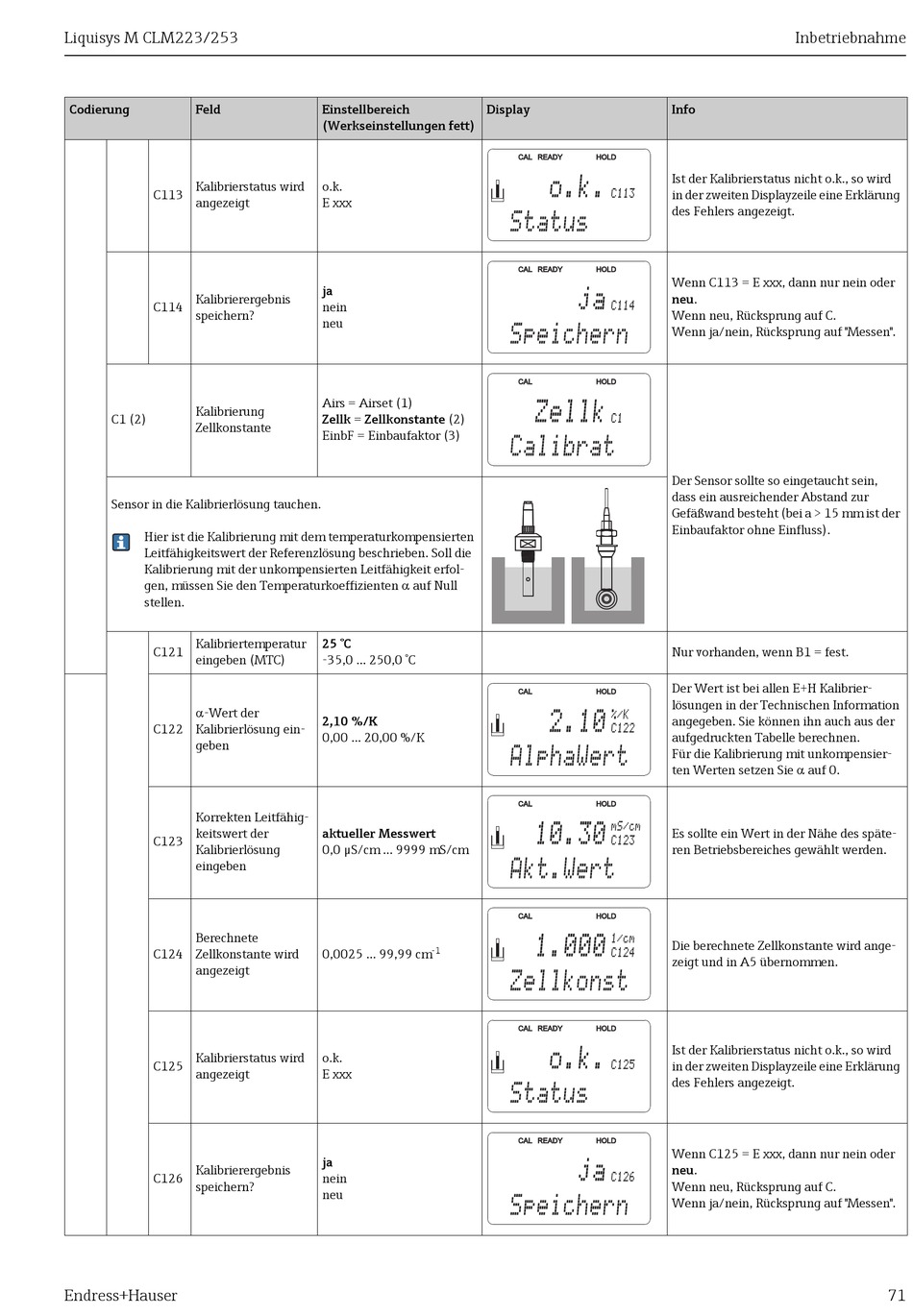

Endress+Hauser Liquisys M CLM223 Betriebsanleitung Seite 71

Liquisys M CLM223/253
Codierung Feld
Kalibrierstatus wird
C113
angezeigt
Kalibrierergebnis
C114
speichern?
Kalibrierung
C1 (2)
Zellkonstante
Sensor in die Kalibrierlösung tauchen.
Hier ist die Kalibrierung mit dem temperaturkompensierten
Leitfähigkeitswert der Referenzlösung beschrieben. Soll die
Kalibrierung mit der unkompensierten Leitfähigkeit erfol-
gen, müssen Sie den Temperaturkoeffizienten  auf Null
stellen.
Kalibriertemperatur
C121
eingeben (MTC)
-Wert der
C122 Kalibrierlösung ein-
geben
Korrekten Leitfähig-
keitswert der
C123
Kalibrierlösung
eingeben
Berechnete
C124 Zellkonstante wird
angezeigt
Kalibrierstatus wird
C125
angezeigt
Kalibrierergebnis
C126
speichern?
Endress+Hauser
Einstellbereich Display
(Werkseinstellungen fett)
o.k.
E xxx
ja
nein
neu
Airs = Airset (1)
Zellk = Zellkonstante (2)
EinbF = Einbaufaktor (3)
25 °C
-35,0 ... 250,0 °C
2,10 %/K
0,00 ... 20,00 %/K
aktueller Messwert
0,0 μS/cm ... 9999 mS/cm
0,0025 ... 99,99 cm -1
o.k.
E xxx
ja
nein
neu
Info
Ist der Kalibrierstatus nicht o.k., so wird
o.k.
in der zweiten Displayzeile eine Erklärung
C113
des Fehlers angezeigt.
Status
Wenn C113 = E xxx, dann nur nein oder
ja
neu.
C114
Wenn neu, Rücksprung auf C.
Speichern Wenn ja/nein, Rücksprung auf "Messen".
Zellk
C1
Calibrat
Der Sensor sollte so eingetaucht sein,
dass ein ausreichender Abstand zur
Gefäßwand besteht (bei a > 15 mm ist der
Einbaufaktor ohne Einfluss).
Nur vorhanden, wenn B1 = fest.
Der Wert ist bei allen E+H Kalibrier-
lösungen in der Technischen Information
2.10
%/K
angegeben. Sie können ihn auch aus der
C122
aufgedruckten Tabelle berechnen.
AlphaWert
Für die Kalibrierung mit unkompensier-
ten Werten setzen Sie  auf 0.
10.30 mS/cm
Es sollte ein Wert in der Nähe des späte-
C123
ren Betriebsbereiches gewählt werden.
Akt.Wert
1.000 1/cm
Die berechnete Zellkonstante wird ange-
C124
zeigt und in A5 übernommen.
Zellkonst
Ist der Kalibrierstatus nicht o.k., so wird
o.k.
in der zweiten Displayzeile eine Erklärung
C125
des Fehlers angezeigt.
Status
Wenn C125 = E xxx, dann nur nein oder
ja
neu.
C126
Wenn neu, Rücksprung auf C.
Speichern
Wenn ja/nein, Rücksprung auf "Messen".
Inbetriebnahme
