Elektrischer Anschluss
18
Beachten Sie folgende Hinweise:
• Das Gerät hat Schutzklasse II und wird generell ohne Schutzleiteranschluss betrieben.
• Um Messstabilität und Funktionssicherheit zu gewährleisten, müssen Sie den Außen-
schirm des Sensorkabels anschließen:
– Induktive Sensoren: Klemme "S"
– Konduktive Sensoren: PE-Verteilerleiste
Beim Schalttafelgerät befindet sich diese auf dem Abdeckrahmen, beim Feldgerät im
Anschlussraum. Erden Sie diese PE-Verteilerleiste bzw. die Erdungsklemme möglichst
direkt vor Ort.
• Die Stromkreise "E" und "H" sind gegeneinander nicht galvanisch getrennt.
Geräte-Anschluss Feldgerät
Führen Sie die Messkabel durch die PG-Verschraubungen in das Gehäuse. Schließen Sie die
Messkabel entsprechend der Klemmenbelegung an ( å 10).
SENSOR
YE
83
13
84 15
16
11
12
S
GN
WH
13
11 12

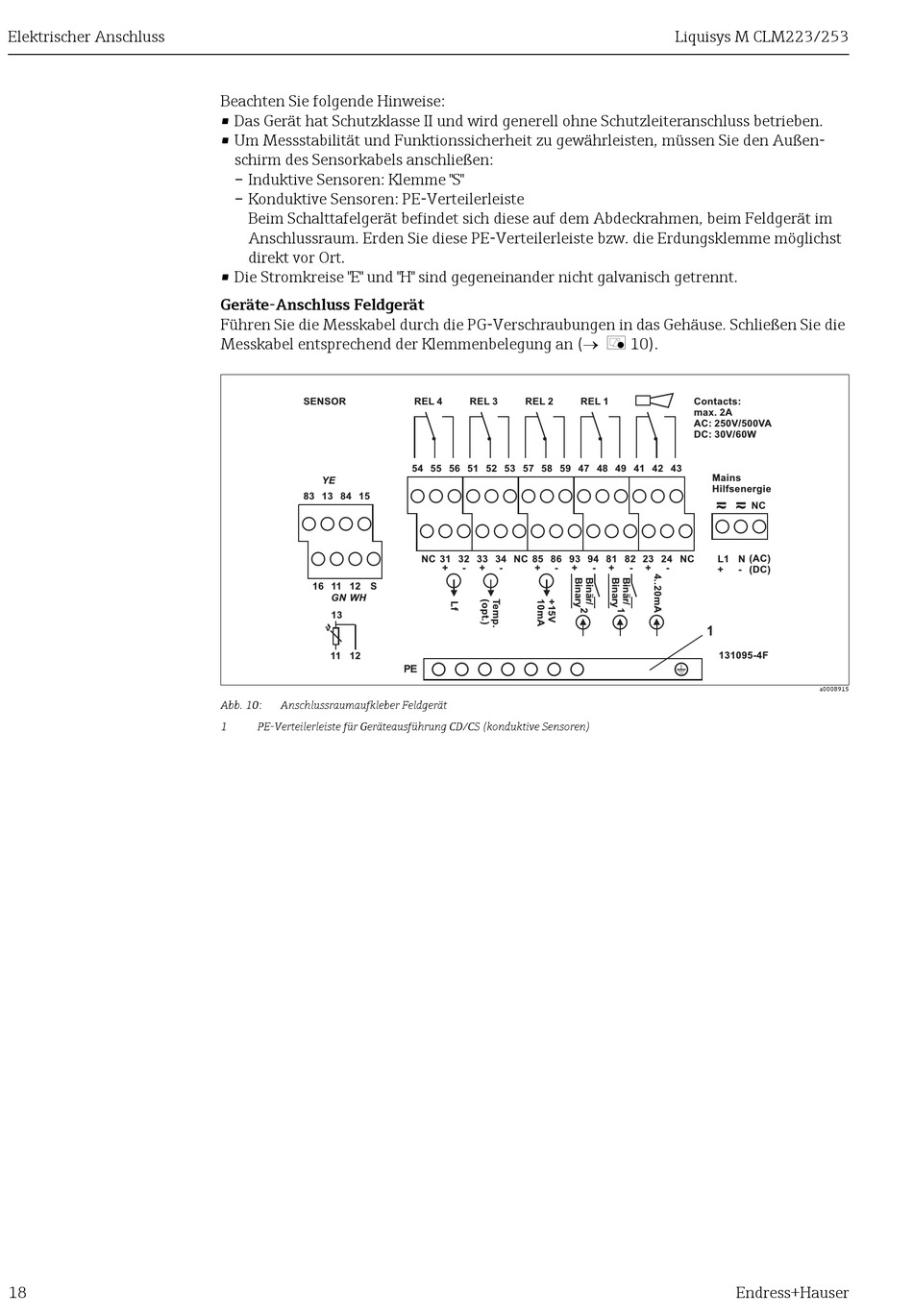

Abb. 10:
Anschlussraumaufkleber Feldgerät
1
PE-Verteilerleiste für Geräteausführung CD/CS (konduktive Sensoren)
REL 4
REL 3
REL 2
54 55 56
51 52 53 57 58 59 47 48 49
NC
31
32
33
34
NC
85
86
93
+
-
+
-
+
-
+
PE
Liquisys M CLM223/253
REL 1
Contacts:
max. 2A
AC: 250V/500VA
DC: 30V/60W
41
42
43
Mains
Hilfsenergie
NC
94 81 82
23 24
NC
L1
N
(AC)
-
+
-
+
-
+
-
(DC)
1
131095-4F
Endress+Hauser
a0008915
