Zur Verwendung des LA 210-Lautsprechers in jeder der drei geschilderten Varianten besitzt das LA 210-
Lautsprechergehäuse an der Vorder- und Hinterseite spezielle Anschlagbleche gemäß Abbildung 4.
Pos.
Komponente
1
Lausprechergehäuse
2
Vordere
Anschlagbleche
3
Hintere
Anschlagbleche
4
Griffe
5
Verbindungsglieder
6
Verschraubung
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1

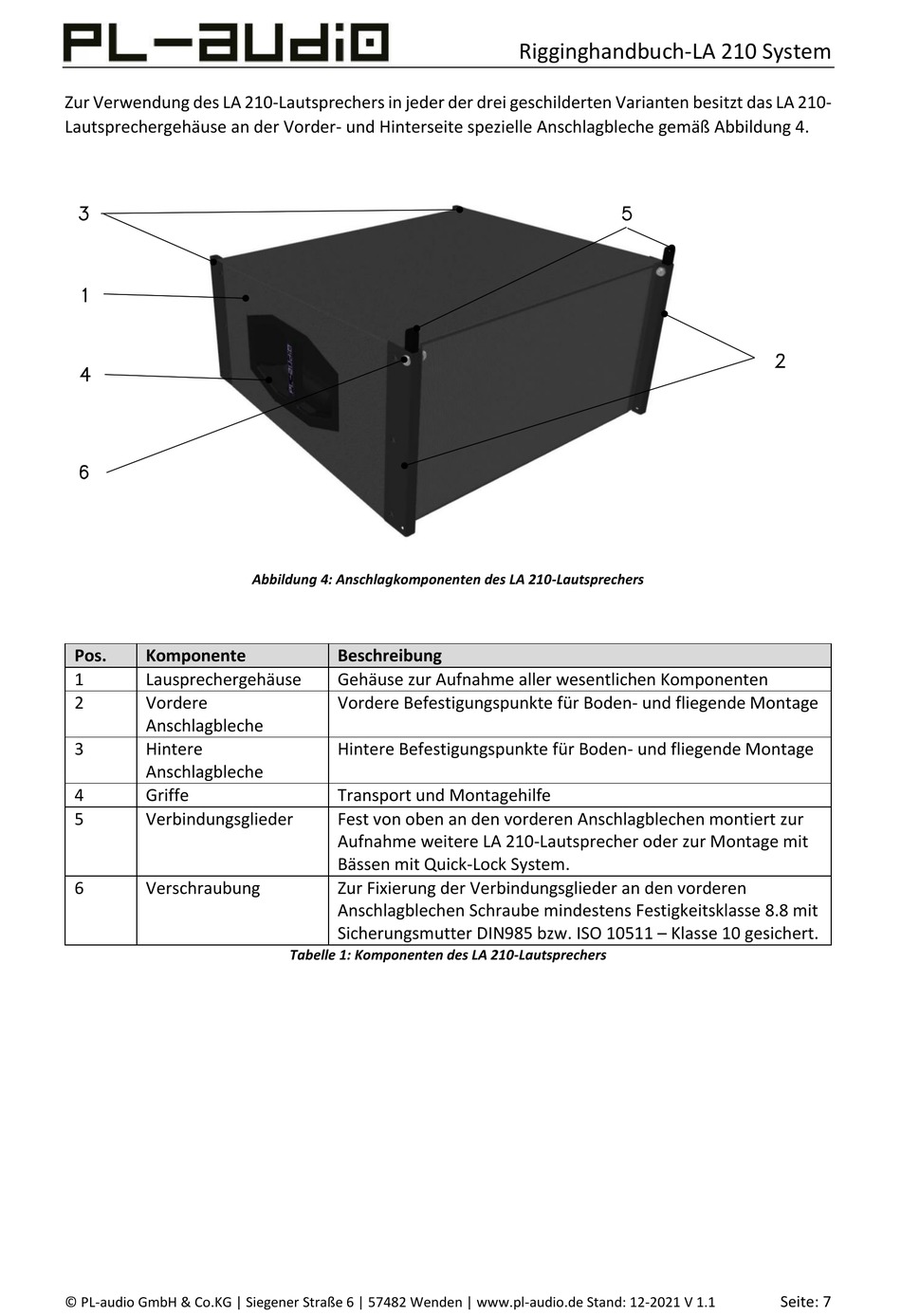

Abbildung 4: Anschlagkomponenten des LA 210-Lautsprechers
Beschreibung
Gehäuse zur Aufnahme aller wesentlichen Komponenten
Vordere Befestigungspunkte für Boden- und fliegende Montage
Hintere Befestigungspunkte für Boden- und fliegende Montage
Transport und Montagehilfe
Fest von oben an den vorderen Anschlagblechen montiert zur
Aufnahme weitere LA 210-Lautsprecher oder zur Montage mit
Bässen mit Quick-Lock System.
Zur Fixierung der Verbindungsglieder an den vorderen
Anschlagblechen Schraube mindestens Festigkeitsklasse 8.8 mit
Sicherungsmutter DIN985 bzw. ISO 10511 – Klasse 10 gesichert.
Tabelle 1: Komponenten des LA 210-Lautsprechers
Rigginghandbuch-LA 210 System
Seite: 7
