LA 210-Serie-Lastadapter
Die LA 210-Serie-Lastadapter sind als linke und rechte Ausführung im Lieferumfang des LA 210
enthalten, wie in Abbildung 11 dargestellt. Sie dienen der paarweisen Verbindung zweier LA 210-
Lautsprecher über die hinteren Anschlagbleche.

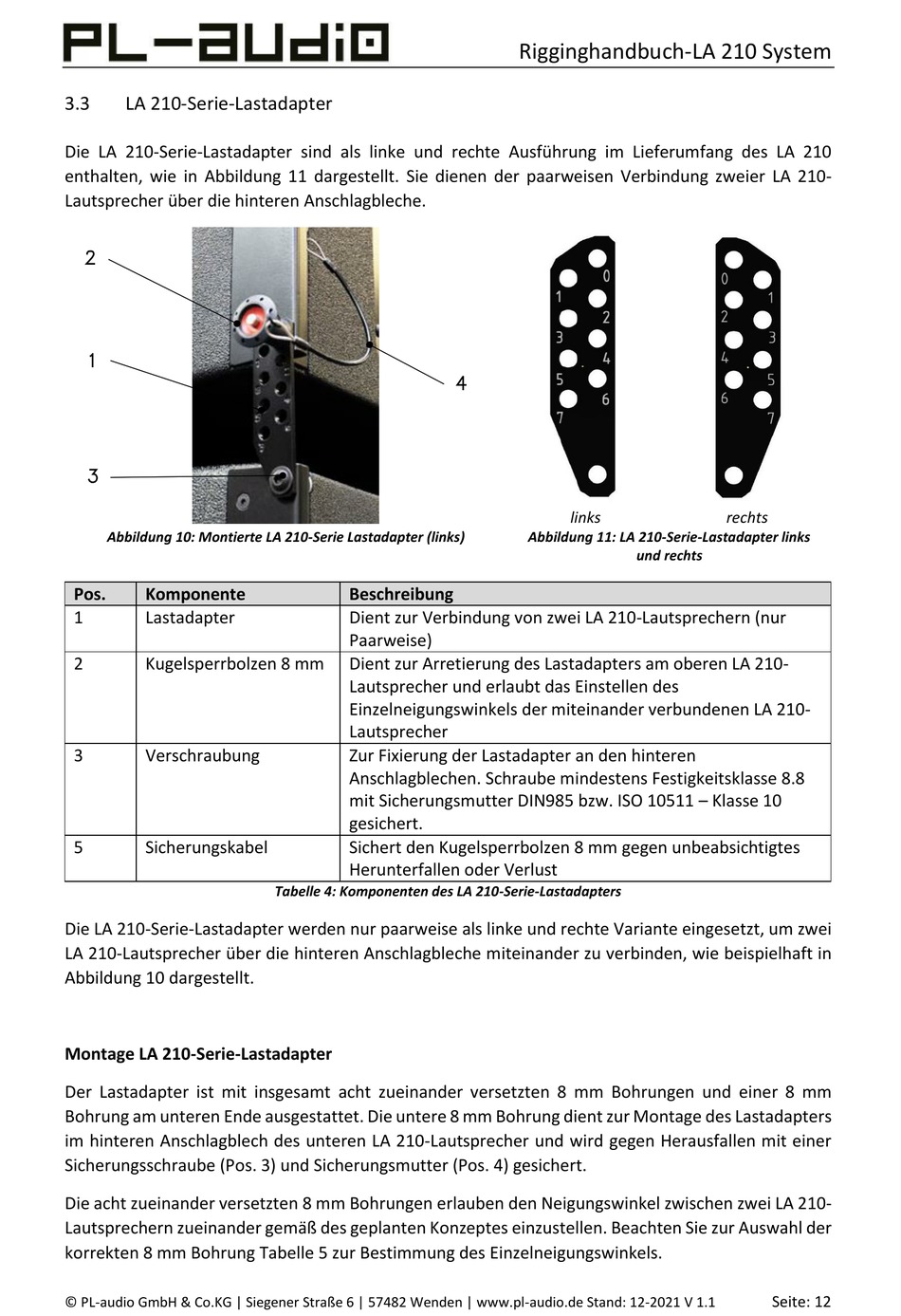

Abbildung 10: Montierte LA 210-Serie Lastadapter (links)
Pos.
Komponente
1
Lastadapter
2
Kugelsperrbolzen 8 mm
3
Verschraubung
5
Sicherungskabel
Die LA 210-Serie-Lastadapter werden nur paarweise als linke und rechte Variante eingesetzt, um zwei
LA 210-Lautsprecher über die hinteren Anschlagbleche miteinander zu verbinden, wie beispielhaft in
Abbildung 10 dargestellt.
Montage LA 210-Serie-Lastadapter
Der Lastadapter ist mit insgesamt acht zueinander versetzten 8 mm Bohrungen und einer 8 mm
Bohrung am unteren Ende ausgestattet. Die untere 8 mm Bohrung dient zur Montage des Lastadapters
im hinteren Anschlagblech des unteren LA 210-Lautsprecher und wird gegen Herausfallen mit einer
Sicherungsschraube (Pos. 3) und Sicherungsmutter (Pos. 4) gesichert.
Die acht zueinander versetzten 8 mm Bohrungen erlauben den Neigungswinkel zwischen zwei LA 210-
Lautsprechern zueinander gemäß des geplanten Konzeptes einzustellen. Beachten Sie zur Auswahl der
korrekten 8 mm Bohrung Tabelle 5 zur Bestimmung des Einzelneigungswinkels.
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Beschreibung
Dient zur Verbindung von zwei LA 210-Lautsprechern (nur
Paarweise)
Dient zur Arretierung des Lastadapters am oberen LA 210-
Lautsprecher und erlaubt das Einstellen des
Einzelneigungswinkels der miteinander verbundenen LA 210-
Lautsprecher
Zur Fixierung der Lastadapter an den hinteren
Anschlagblechen. Schraube mindestens Festigkeitsklasse 8.8
mit Sicherungsmutter DIN985 bzw. ISO 10511 – Klasse 10
gesichert.
Sichert den Kugelsperrbolzen 8 mm gegen unbeabsichtigtes
Herunterfallen oder Verlust
Tabelle 4: Komponenten des LA 210-Serie-Lastadapters
Rigginghandbuch-LA 210 System
links
Abbildung 11: LA 210-Serie-Lastadapter links
rechts
und rechts
Seite: 12
