Gleitereinstellung am Flugrahmen

Um den Gesamtneigungswinkel des LA 210 Line Arrays nach Montage vertikal einzustellen, kann der
Gleiter zwischen den beiden mittleren Grundstreben in Längsrichtung durch das Lochraster des
Gleiters (15 mm) und der mittleren Grundstreben (20 mm) in 5 mm Schritten gemäß des
Funktionsprinzips in Abbildung 9 verschoben werden.
Line Array neigt nach vorne

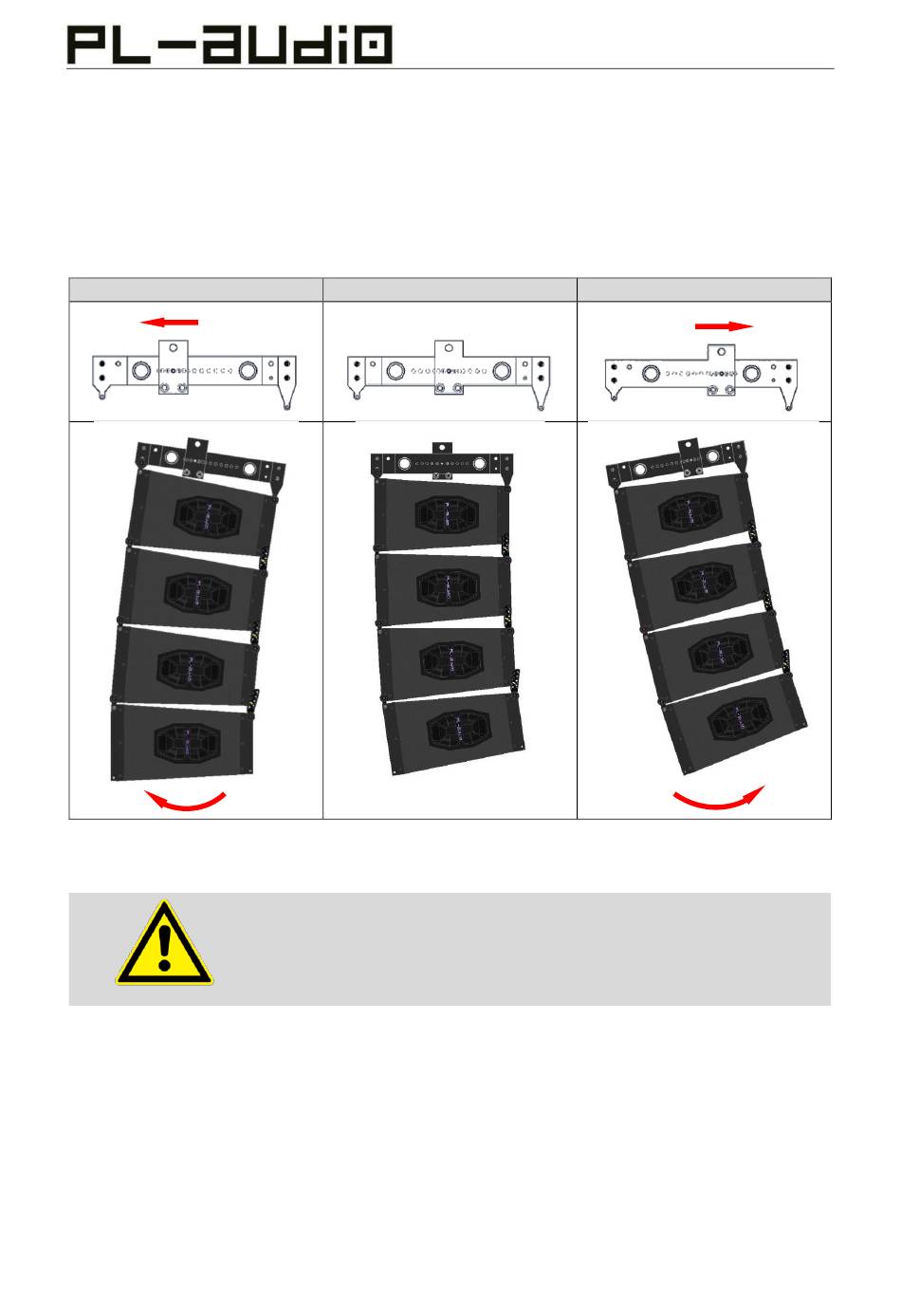

Abbildung 9: Funktionsweise zum Einstellen des Gesamtneigungswinkels
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Line Array in Neutralstellung
WARNUNG! Verletzungsgefahr durch unsachgemäße Montage
Sichern Sie die gewünschte Gleiterposition nach Einstellen des gewünschte
Gesamtneigungswinkels durch den Kugelsperrbolzen 10 mm und prüfen
dessen korrekte Montage durch leichtes Zurückziehen.
Rigginghandbuch-LA 210 System
Line Array neigt nach hinten
