3 LA 210-Riggingkonzept

Die mechanische Verbindung der LA 210-Lautsprecher untereinander und am LA 210-Flugrahmen
erfolgt an den vorderen wie hinten Gehäusekanten über sogenannten Anschlagbleche – auch
Riggingvorrichtungen genannt. Die Anschlagbleche sind integraler Bestandteil des Lautsprechers.
Ebenso besitzen die Bässe mit Quick-Lock-System Anschlagbleche, um die Bässe miteinander oder mit
LA 210-Lautsprecher mittels Kugelsperrbolzen zu verbinden.
3.1 LA 210-Lautsprecher und Bässe mit / ohne Quick-Lock-System
LA 210-Lautsprecher können in drei Varianten montiert werden:
- Bei Verwendung des LA 210-Flugrahmens als Line Arrays (Abbildung 1);
- bei Verwendung des Aufstellbügels in Kombination mit Bässen mit Quick-Lock-System als
Groundstacks (Abbildung 2) sowie
- in Kombination mit dem LA 210-Step-Rahmen und Bässen ohne Quick-Lock-System als
Groundstacks (Abbildung 3).

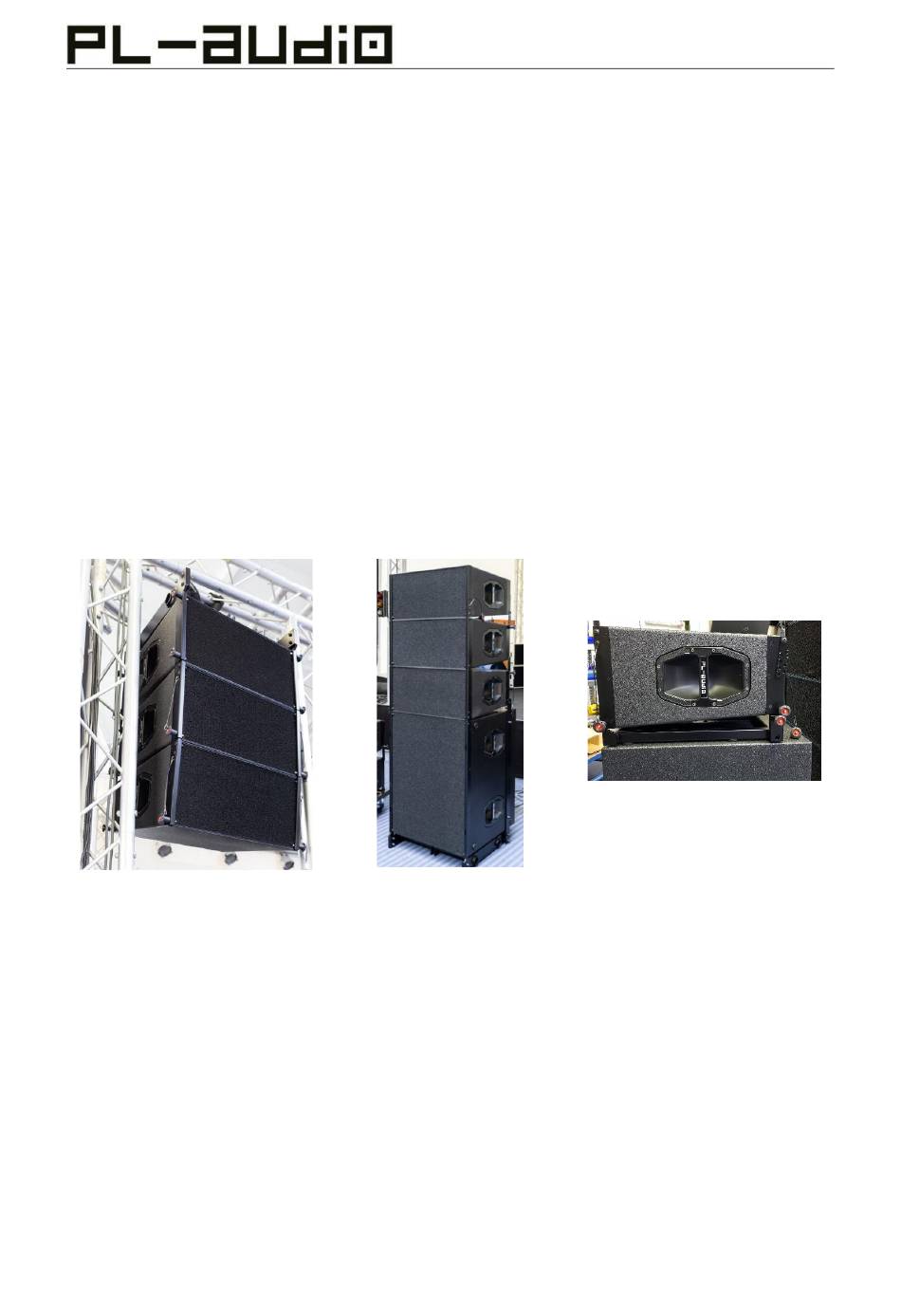

Abbildung 1: LA 210-Lautsprecher
montiert mit LA 210-Flugrahmen als
Line Array
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Abbildung 2: LA 210-Lautsprecher
montiert mit Aufstellbügel auf Bass
mit Quick-Lock-System als
Groundstack
Rigginghandbuch-LA 210 System
Abbildung 3: LA 210-Lautsprecher
montiert mit Step-Rahmen auf Bass
ohne Quick-Lock-System als
Groundstack
