LA 210-Serie Step-Rahmen

Bei Verwendung von Bässen ohne Quick-Lock-System in Kombination mit LA 210-Lautsprechern ist ein
Step-Rahmen – Artikelnummer 1716 - (Abbildung 14) erforderlich, der oben auf den Bass aufgelegt
und sofern vorhanden mit dessen M20-Gewindeflansch verschraubt wird. Anschließend können die LA
210-Lautsprecher mit Kugelsperrbolzen 8 mm an den hinteren und vorderen Aufnahmeblechen mit
dem Step-Rahmen verbunden und gesichert werden.





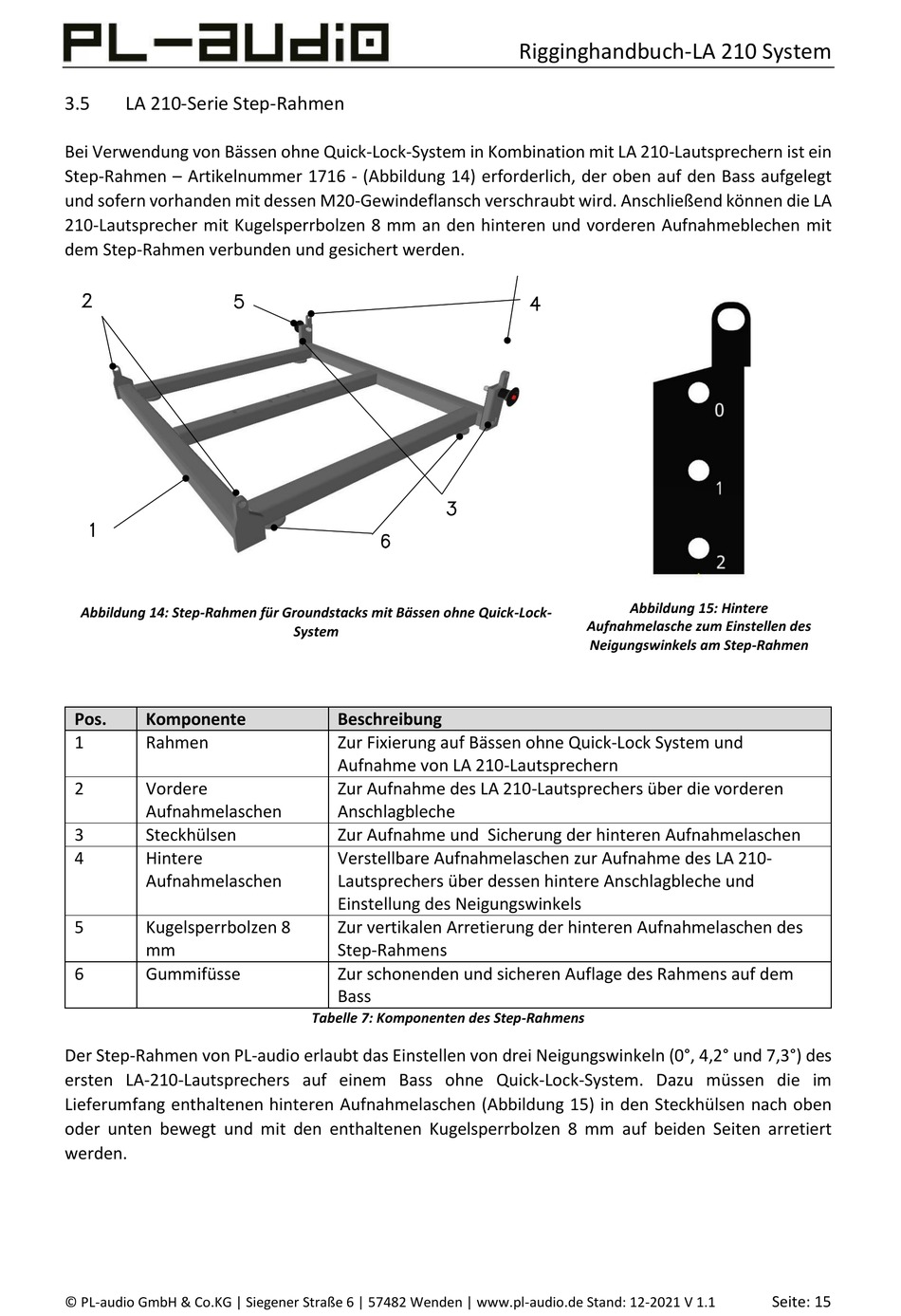

Abbildung 14: Step-Rahmen für Groundstacks mit Bässen ohne Quick-Lock-
Pos. Komponente
1 Rahmen
2 Vordere
Aufnahmelaschen
3 Steckhülsen
4 Hintere
Aufnahmelaschen
5 Kugelsperrbolzen 8
mm
6 Gummifüsse
Der Step-Rahmen von PL-audio erlaubt das Einstellen von drei Neigungswinkeln (0°, 4,2° und 7,3°) des
ersten LA-210-Lautsprechers auf einem Bass ohne Quick-Lock-System. Dazu müssen die im
Lieferumfang enthaltenen hinteren Aufnahmelaschen (Abbildung 15) in den Steckhülsen nach oben
oder unten bewegt und mit den enthaltenen Kugelsperrbolzen 8 mm auf beiden Seiten arretiert
werden.
