3.2
LA 210-Flugrahmen
Der LA 210-Flugrahmen - Artikelnummer 1715 - wird mit den in Abbildung 6 aufgeführten
Systemkomponenten bestückt und ausgeliefert:
Pos.
Komponente
1
Grundstrebe, außen
2
Aufnahmelasche kurz
3
Aufnahmelasche lang
4
Rohre
5
Grundstrebe, mittig
6
Gleiter
7
Kugelsperrbolzen 10 mm
8
Verschraubung
9
Sicherungskabel
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1

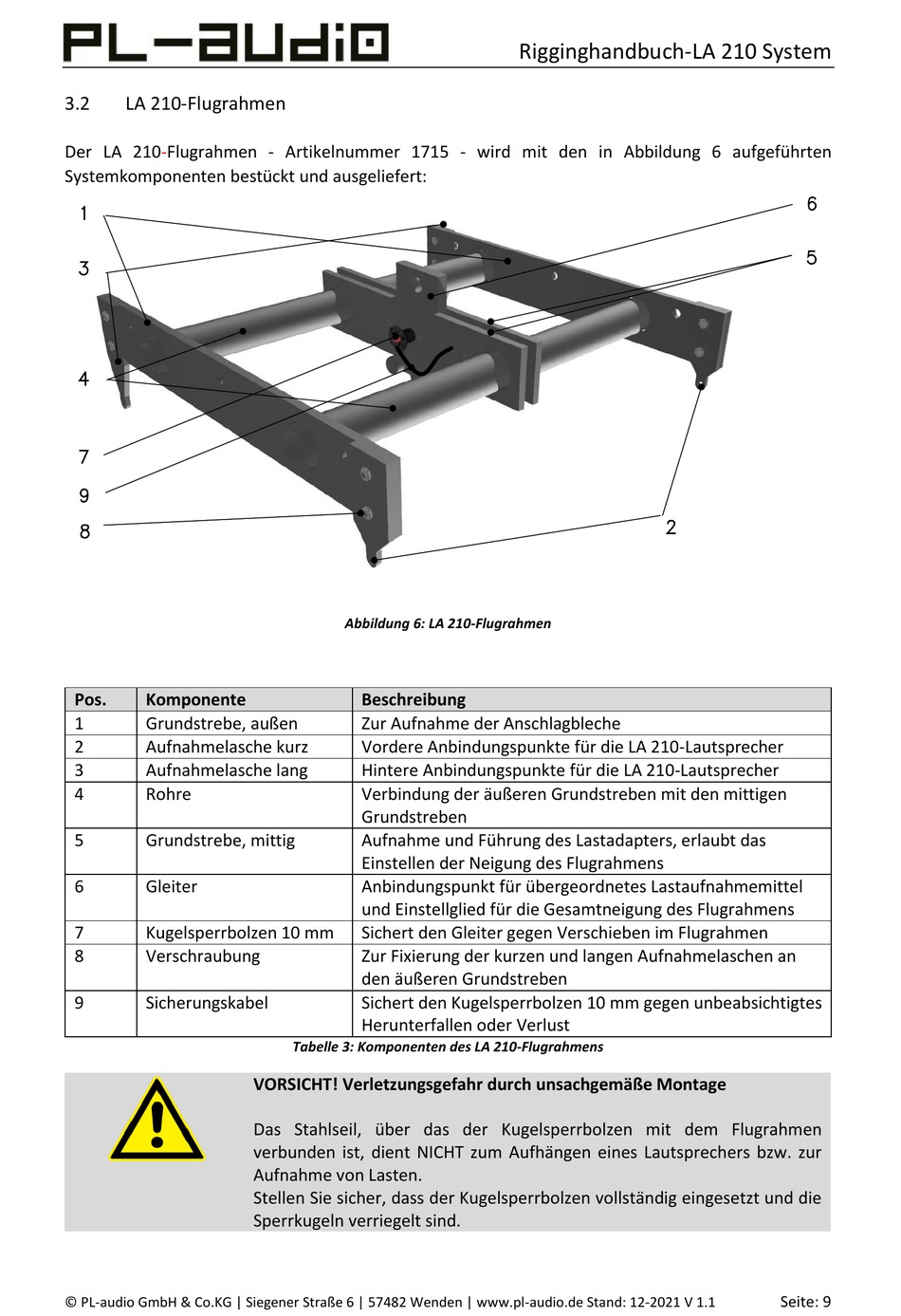

Abbildung 6: LA 210-Flugrahmen
Beschreibung
Zur Aufnahme der Anschlagbleche
Vordere Anbindungspunkte für die LA 210-Lautsprecher
Hintere Anbindungspunkte für die LA 210-Lautsprecher
Verbindung der äußeren Grundstreben mit den mittigen
Grundstreben
Aufnahme und Führung des Lastadapters, erlaubt das
Einstellen der Neigung des Flugrahmens
Anbindungspunkt für übergeordnetes Lastaufnahmemittel
und Einstellglied für die Gesamtneigung des Flugrahmens
Sichert den Gleiter gegen Verschieben im Flugrahmen
Zur Fixierung der kurzen und langen Aufnahmelaschen an
den äußeren Grundstreben
Sichert den Kugelsperrbolzen 10 mm gegen unbeabsichtigtes
Herunterfallen oder Verlust
Tabelle 3: Komponenten des LA 210-Flugrahmens
VORSICHT! Verletzungsgefahr durch unsachgemäße Montage
Das Stahlseil, über das der Kugelsperrbolzen mit dem Flugrahmen
verbunden ist, dient NICHT zum Aufhängen eines Lautsprechers bzw. zur
Aufnahme von Lasten.
Stellen Sie sicher, dass der Kugelsperrbolzen vollständig eingesetzt und die
Sperrkugeln verriegelt sind.
Rigginghandbuch-LA 210 System
Seite: 9
