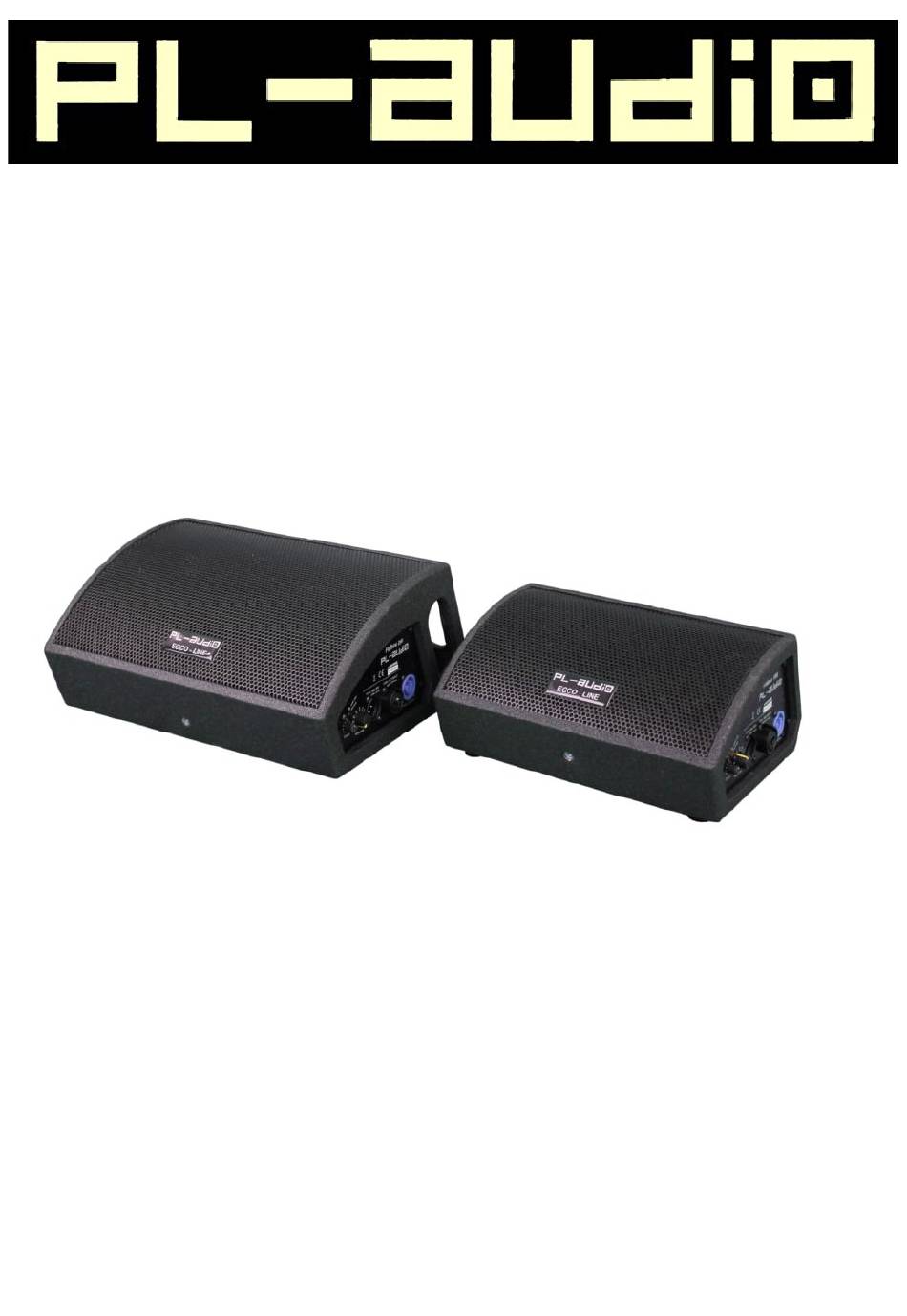

- Seite 1 Sicherheitshinweise Bedienungsanleitung Flatbox 100 / 200 Flatbox 100/200 Aktive Monitorlautsprecher...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ............. 3 Beschreibung der Bedieneinheit ......... 8 Anschlusshinweis Audio ............9 Betriebsanleitung ..............9 Montagemöglichkeiten ............10 SPEZIFIKATIONEN ............... 11... -
Seite 3: Sicherheitshinweise
Mehrere Systeme aufeinanderstellen, sichern Sie diese mit Spanngurten gegen unbeabsichtigte Bewegungen. ▪ Verwenden Sie sowohl für die Montage als auch für den mobilen Einsatz nur von PL-audio spezifiziertes und geprüftes Zubehör. Beachten Sie die korrekte Anwendung und die maximale Belastbarkeit der Zubehörteile, wie in den spezifischen Montageanleitungen, den Flugsystem- und Rigginghandbüchern... - Seite 4 ▪ Überprüfen Sie Lautsprechergehäuse und Zubehörteile regelmäßig auf sichtbare Verschleißmerkmale und tauschen Sie diese gegebenenfalls aus. ▪ Kontrollieren Sie alle tragenden Schraubverbindungen der Montagevorrichtungen regelmäßig. ▪ Sorgen sie bei der Leitungsverlegung dafür, dass durch die verlegten Leitungen keine Gefährdungen entstehen. Achten sie darauf sicherheitsrelevante Einrichtungen von Kabelführungen freizuhalten.
- Seite 5 Allgemeine Hinweise Der Aufbau, der Abbau sowie der Betrieb dürfen nur durch Fachpersonal erfolgen, das mit den einschlägigen Bestimmungen vertraut ist und sich entsprechend verhält. Beachten Sie bitte, dass alle genannten Vorschriften in erster Linie für Deutschland gelten. Wenn Sie in anderen Ländern arbeiten, informieren Sie sich über die dort geltenden Vorschriften und halten Sie sich an die jeweiligen Bestimmungen.
- Seite 6 Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose, wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind, wenn nach einem Sturz oder ähnlichem der Verdacht auf einen Defekt besteht, wenn Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.
- Seite 7 Entsorgen Sie das Produkt gemäß den jeweils gültigen Bestimmungen und ggf. vertraglichen Vereinbarungen. Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit PL-audio in Verbindung. Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, nicht sicher befestigt, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder...
-
Seite 8: Beschreibung Der Bedieneinheit
2. Beschreibung der Bedieneinheit 1. AMP ON Wenn die Flatbox mittels eines Powercon Kabels mit Strom versorgt wird, leuchtet die AMP ON Led. 2. LIMITER Die Limiter LED leuchtet auf, sobald die Pegelbegrenzung aktiv ist. 3. TONE Klangregelung für die XLR / Klinke 6,3 mm Kombi Buchse (6) und die optionalen Wireless Mikrofone. -
Seite 9: Anschlusshinweis Audio
6,3-mm-Klinkenbuchse anzuschließen. Beide Buchsenarten sind für symmetrische Signale beschaltet. Es besteht ebenfalls die Möglichkeit, eine Signalquelle mit asymmetrischem Ausgang anzuschließen. 7. POWERCON ANSCHLUSSBUCHSE Die Stromversorgung der Flatbox erfolgt mittels eines Powerconkabels, welches zunächst mit dieser Buchse und anschließend mit einer geerdeten Schukosteckdose (230 V/ 50 Hz) verbunden werden muss. -
Seite 10: Montagemöglichkeiten
Wichtige Hinweise: • Es ist wichtig, die maximal zulässige Stromstärke und Spannung für die PowerCON-Stecker und die angeschlossenen Geräte nicht zu überschreiten. • Bei der Planung einer Daisy-Chain-Verkabelung sollte das Datenblatt der jeweiligen Geräte konsultiert werden, um sicherzustellen, dass die Geräte für diese Art der Verbindung geeignet sind. -
Seite 11: Spezifikationen
