Bohrungs-
Neigungs-
nummer
Winkel α
0
1
0,7°
2
1,8°
3
2,6°
4
3,7°
5
4,6°
6
5,7°
7
6,5°

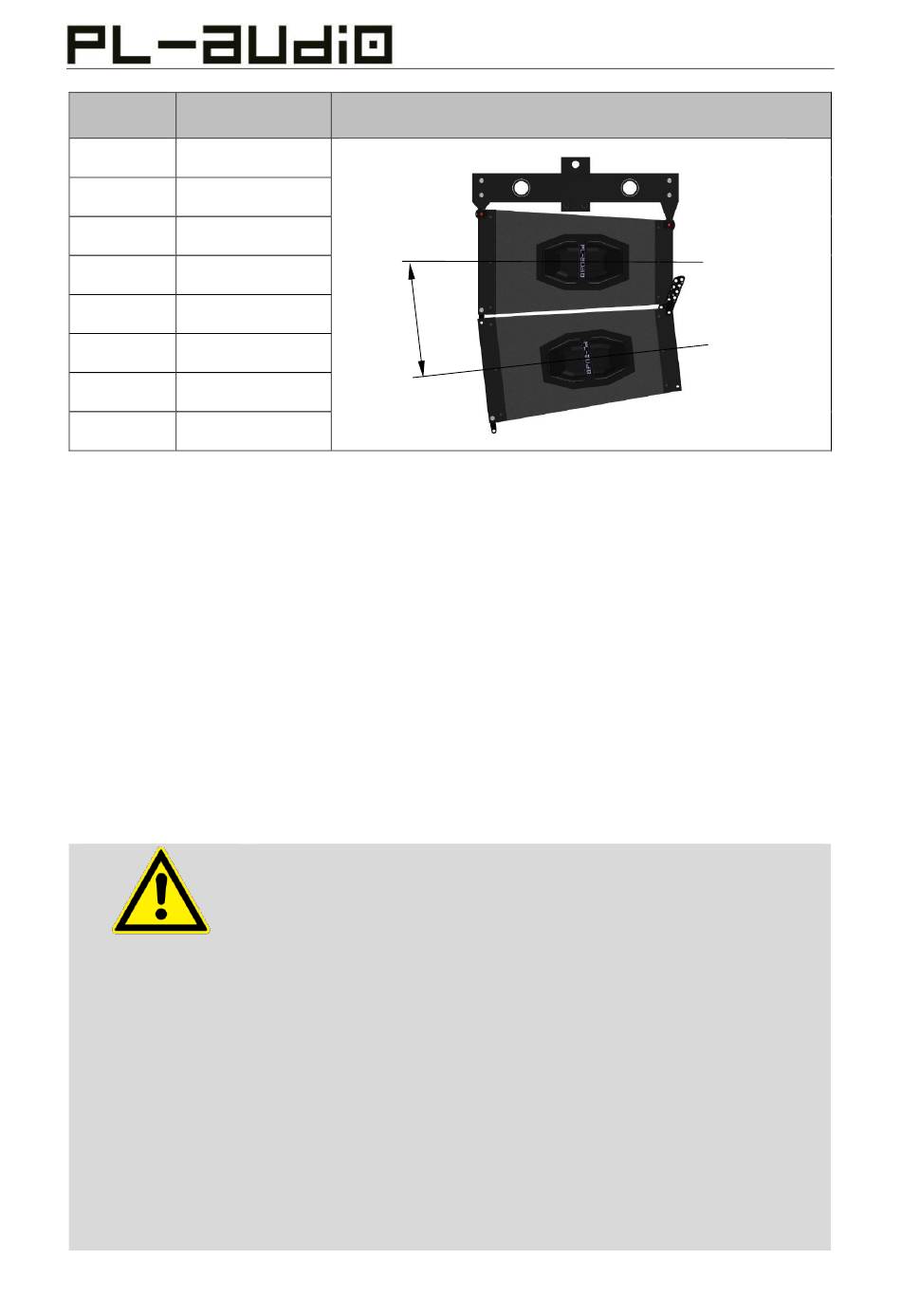

Tabelle 5: Bohrungsauswahl zur Bestimmung des Einzelneigungswinkels α
Beispiel:
Um zwei LA 210-Lautsprecher zueinander im Neigungswinkel α
Bohrung Nummer 4 zu wählen.
1. Setzen Sie den linken LA 210-Serie-Lastadapter so von außen auf das linke hintere
Anschlagbleche des oberen LA210-Lautsprechers, dass die Bohrung des Anschlagblechs mit
Bohrung Nummer 4 zur Deckung kommt.
2. Setzen Sie den Kugelsperrbolzen 8 mm bei Lochposition 4 ein und prüfen dessen korrekte
Verriegelung durch leichtes Zurückziehen (siehe hierzu auch die Anweisungen unter 3.3)
3. Montieren Sie danach den rechten LA 210-Serie-Lastadapter auf der rechten Seite des LA 210-
Lautsprechers und sichern diesen ebenfalls mittels eines Kugelsperrbolzens 8 mm.
4. Prüfen Sie nach dem Einsetzen der Kugelsperrbolzen, ob die Sicherungsschraube und
Sicherungsmutter zwischen den Lastadaptern und den hinteren Anschlagblechen des unten
liegenden LA 210-Lautsprechers korrekt montiert and festgezogen sind.
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Zeichnung
EN
0°
α
EN
WARNUNG! Verletzungsgefahr durch unsachgemäße Montage
Überprüfen Sie vor dem Einsatz der LA 210-Serie-Lastadapter, dass der
Gleiter des Flugrahmens ordnungsgemäß montiert und mit einem
Kugelsperrbolzen 10 mm gesichert ist.
Stellen Sie sicher, dass die LA 210-Serie-Lastadapter ordnungsgemäß von
außen auf die hinteren Anschlagbleche des unteren LA 210-Lautsprechers
aufgesetzt und jeweils mit der Sicherungsschraube und Sicherungsmutter
gesichert sind.
Stellen Sie sicher, dass die LA 210-Serie-Lastadapter ordnungsgemäß auf
den hinteren Anschlagblechen des oberen LA 210-Lautsprechers mit dem
Kugelsperrbolzen 8 mm in der korrekten Bohrung gesichert sind.
Überprüfen Sie vor dem Hochziehen des LA 210 Line Arrays, ob die LA 210-
Serie-Lastadapter zwischen zwei LA 210-Lautsprechern jeweils paarweise
und mit identischer Bohrungsnummer montiert wurden.
Rigginghandbuch-LA 210 System
zwischen zwei LA 210-Lautsprechern
EN
von 3,7° zueinander zu neigen, ist
EN
Seite: 13
