3.7

LA 210-Serie Kugelsperrbolzen

Die LA 210-Lautsprecher in Kombination mit den LA 210-Serie-Lastadaptern sind mit folgenden
Kugelsperrbolzen ausgestattet:
- Zwei Kugelsperrbolzen 8 mm für die Verbindung zweier LA 210-Lautsprecher über die
vorderen Anschlagbleche sowie die entsprechenden Verbindungsglieder.
- Zwei Kugelsperrbolzen 8 mm für die Aufnahme bzw. Arretierung der Lastadapter an den
hinteren Anschlagblechen der LA 210-Lautsprecher.
Der LA 210-Flugrahmen ist mit folgendem Kugelsperrbolzen ausgestattet:
- Ein Kugelsperrbolzen 10 mm zur Fixierung des Gleiters zwischen den mittigen Grundstreben.
Montage (Quicklock-Prinzip)
Die Funktionsweise ist für alle Kugelsperrbolzen identisch. Der Kugelsperrbolzen wird wie folgt
entriegelt, eingesetzt und wieder verriegelt:
1. Drücken Sie den Verriegelungsbolzen [VB], um die Sperrriegel [SR] zu entriegeln (Abbildung 19.
2. Setzen Sie den Kugelsperrbolzen jeweils in die vorgesehenen Aufnahmen vollständig ein, bis der
Griff des Kugelsperrbolzens anliegt.
3. Lassen Sie den Verriegelungsbolzen wieder los, um die Sperrriegel wieder zu verriegeln.
4. Überprüfen Sie nochmals, dass der Kugelsperrbolzen sicher verriegelt ist, indem sie den
Kugelsperrbolzen kurz zu sich ziehen. Zum Entriegeln und Herausnehmen des Kugelsperrbolzens
folgen Sie den Schritten 1 bis 3 in umgekehrter Reihenfolge.

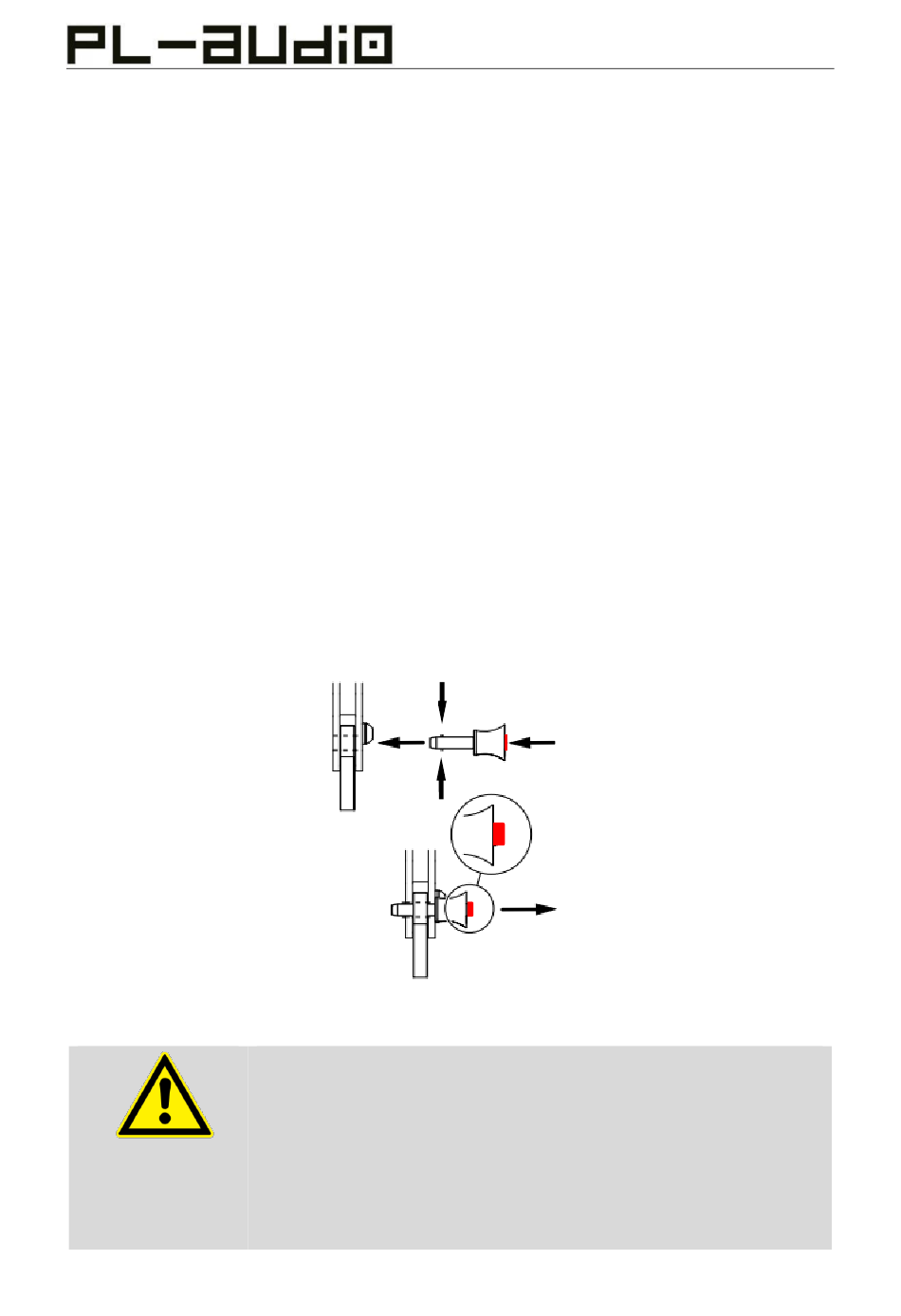

Abbildung 19: Kugelsperrbolzen für die hintere Verbindung zweier LA 210-Lautsprecher mittels LA 210-Serie-
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
SR
SR
Lastadapter
WARNUNG! Verletzungsgefahr durch unsachgemäße Montage
Das Stahlseil, über das die Kugelsperrbolzen mit den Lautsprechergehäusen
verbunden sind, dient NICHT zum Aufhängen eines Lautsprechers bzw. zur
Aufnahme von Lasten. Das Gewicht des Lautsprechers wird ausschließlich
von den vorderen und hinteren Anschlagblechen in Verbindung mit den
Lastadaptern und Kugelsperrbolzen der Lautsprecher aufgenommen.
Stellen Sie sicher, dass die Kugelsperrbolzen vollständig eingesetzt und die
Sperrkugeln verriegelt sind.
Rigginghandbuch-LA 210 System
VB
VB
