Ebenso wie die LA 210-Lautsprecher besitzen auch die PL-audio Bässe mit Quick-Lock-System (wie
bspw. B18 Touring, B215, B2, B3, B36 usw.) an der Vorder- und Hinterseite spezielle Anschlagbleche
gemäß Abbildung 5:

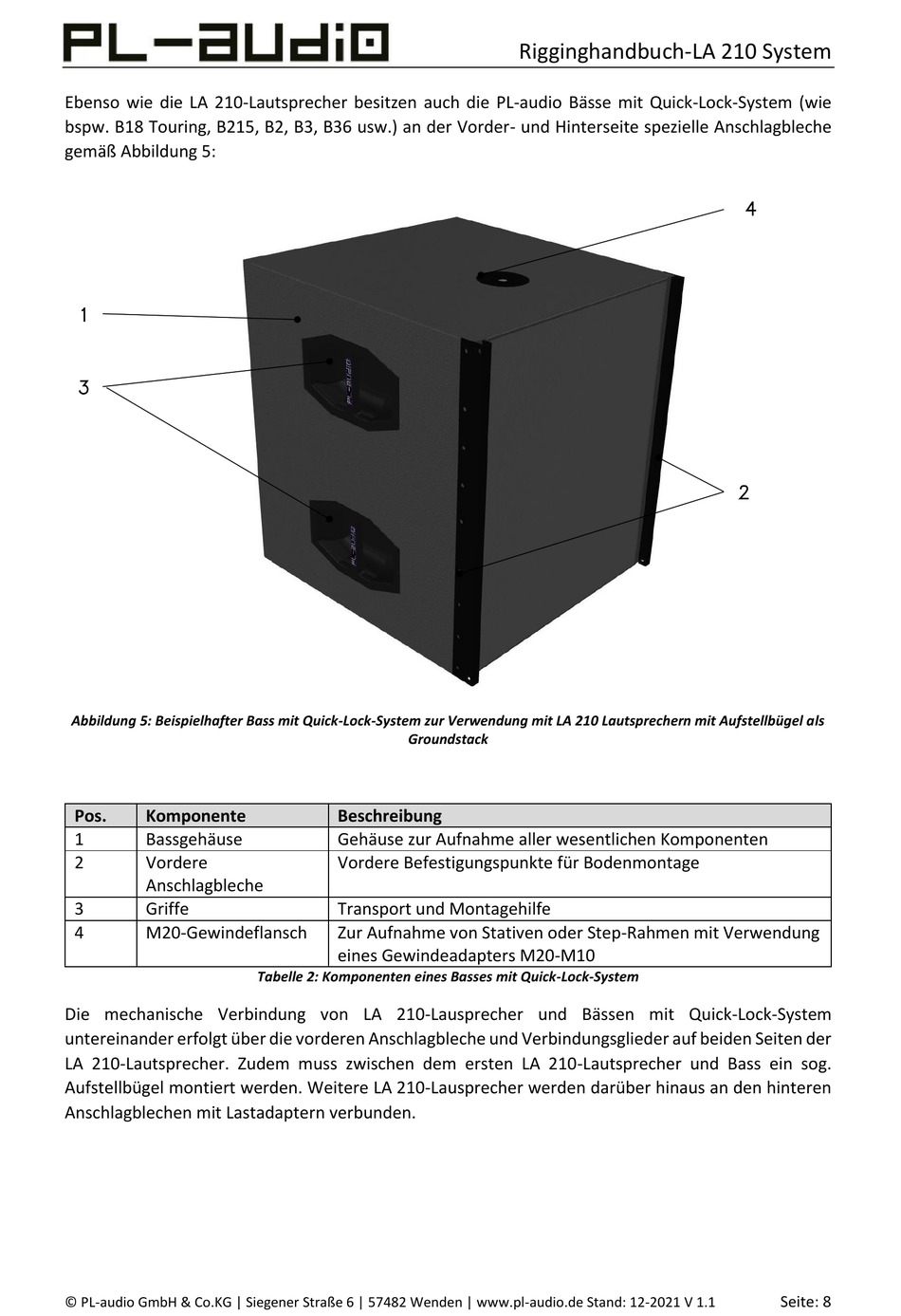

Abbildung 5: Beispielhafter Bass mit Quick-Lock-System zur Verwendung mit LA 210 Lautsprechern mit Aufstellbügel als
Pos.
Komponente
1
Bassgehäuse
2
Vordere
Anschlagbleche
3
Griffe
4
M20-Gewindeflansch
Die mechanische Verbindung von LA 210-Lausprecher und Bässen mit Quick-Lock-System
untereinander erfolgt über die vorderen Anschlagbleche und Verbindungsglieder auf beiden Seiten der
LA 210-Lautsprecher. Zudem muss zwischen dem ersten LA 210-Lautsprecher und Bass ein sog.
Aufstellbügel montiert werden. Weitere LA 210-Lausprecher werden darüber hinaus an den hinteren
Anschlagblechen mit Lastadaptern verbunden.
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Groundstack
Beschreibung
Gehäuse zur Aufnahme aller wesentlichen Komponenten
Vordere Befestigungspunkte für Bodenmontage
Transport und Montagehilfe
Zur Aufnahme von Stativen oder Step-Rahmen mit Verwendung
eines Gewindeadapters M20-M10
Tabelle 2: Komponenten eines Basses mit Quick-Lock-System
Rigginghandbuch-LA 210 System
Seite: 8
