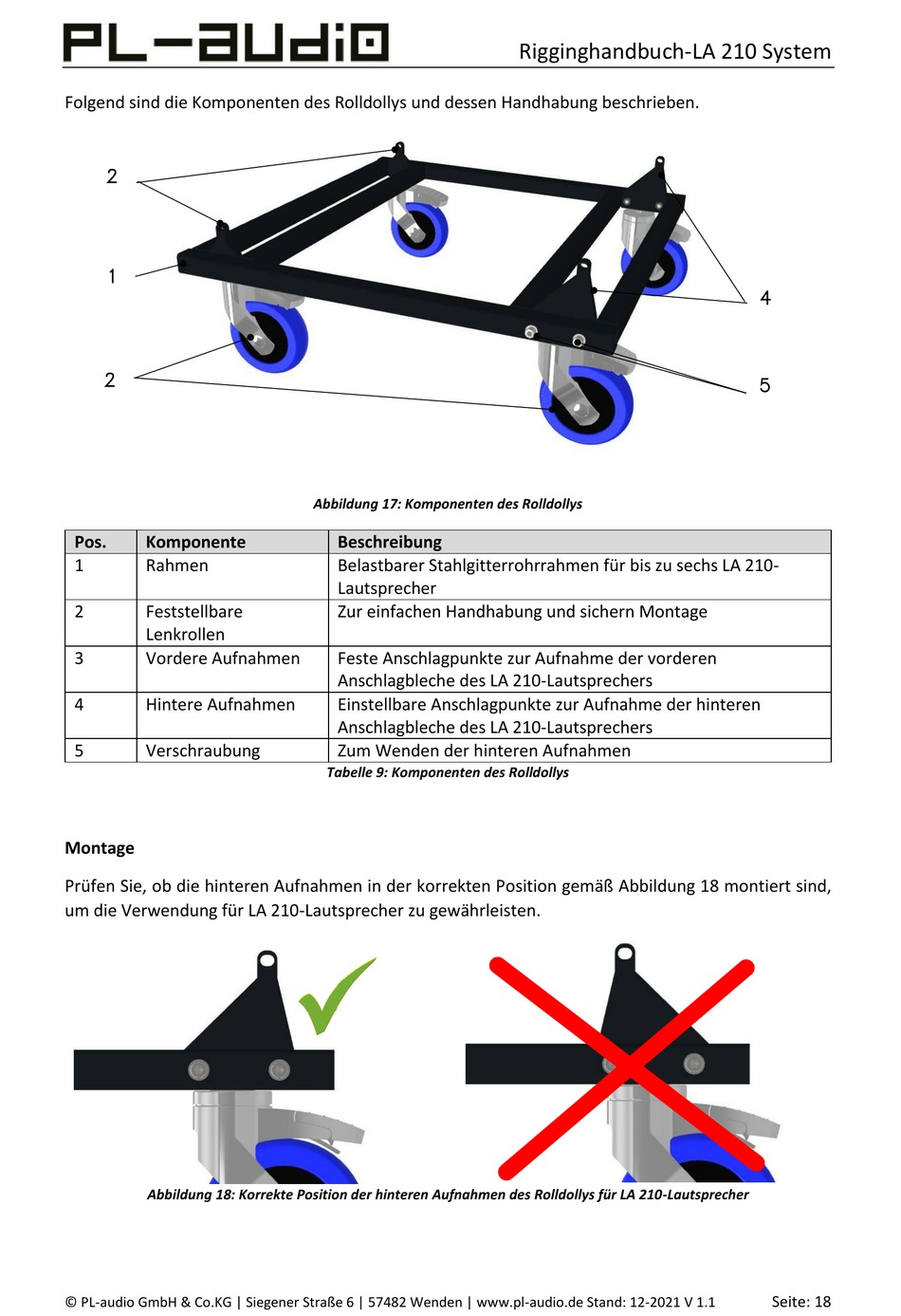

Folgend sind die Komponenten des Rolldollys und dessen Handhabung beschrieben.
Pos.
Komponente
1
Rahmen
2
Feststellbare
Lenkrollen
3
Vordere Aufnahmen
4
Hintere Aufnahmen
5
Verschraubung
Montage
Prüfen Sie, ob die hinteren Aufnahmen in der korrekten Position gemäß Abbildung 18 montiert sind,
um die Verwendung für LA 210-Lautsprecher zu gewährleisten.
Abbildung 18: Korrekte Position der hinteren Aufnahmen des Rolldollys für LA 210-Lautsprecher
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Abbildung 17: Komponenten des Rolldollys
Beschreibung
Belastbarer Stahlgitterrohrrahmen für bis zu sechs LA 210-
Lautsprecher
Zur einfachen Handhabung und sichern Montage
Feste Anschlagpunkte zur Aufnahme der vorderen
Anschlagbleche des LA 210-Lautsprechers
Einstellbare Anschlagpunkte zur Aufnahme der hinteren
Anschlagbleche des LA 210-Lautsprechers
Zum Wenden der hinteren Aufnahmen
Tabelle 9: Komponenten des Rolldollys
Rigginghandbuch-LA 210 System
Seite: 18
