3.4 LA 210-Serie Aufstellbügel
Bei Verwendung von Bässen mit Quick-Lock-System in Kombination mit LA 210-Lautsprechern ist ein
Aufstellbügel – Artikelnummer 1314 - (Abbildung 12) erforderlich, der mit Kugelsperrbolzen 8 mm an
den hinteren Aufnahmeblechen der LA 210-Lautsprecher montiert wird und verhindert, dass diese
unmittelbar auf dem Bass aufliegen. Es dürfen maximal vier LA 210-Lautsprecher mit dem Aufstellbügel
auf Bässen mit Quick-Lock-System als Groundstack montiert werden.



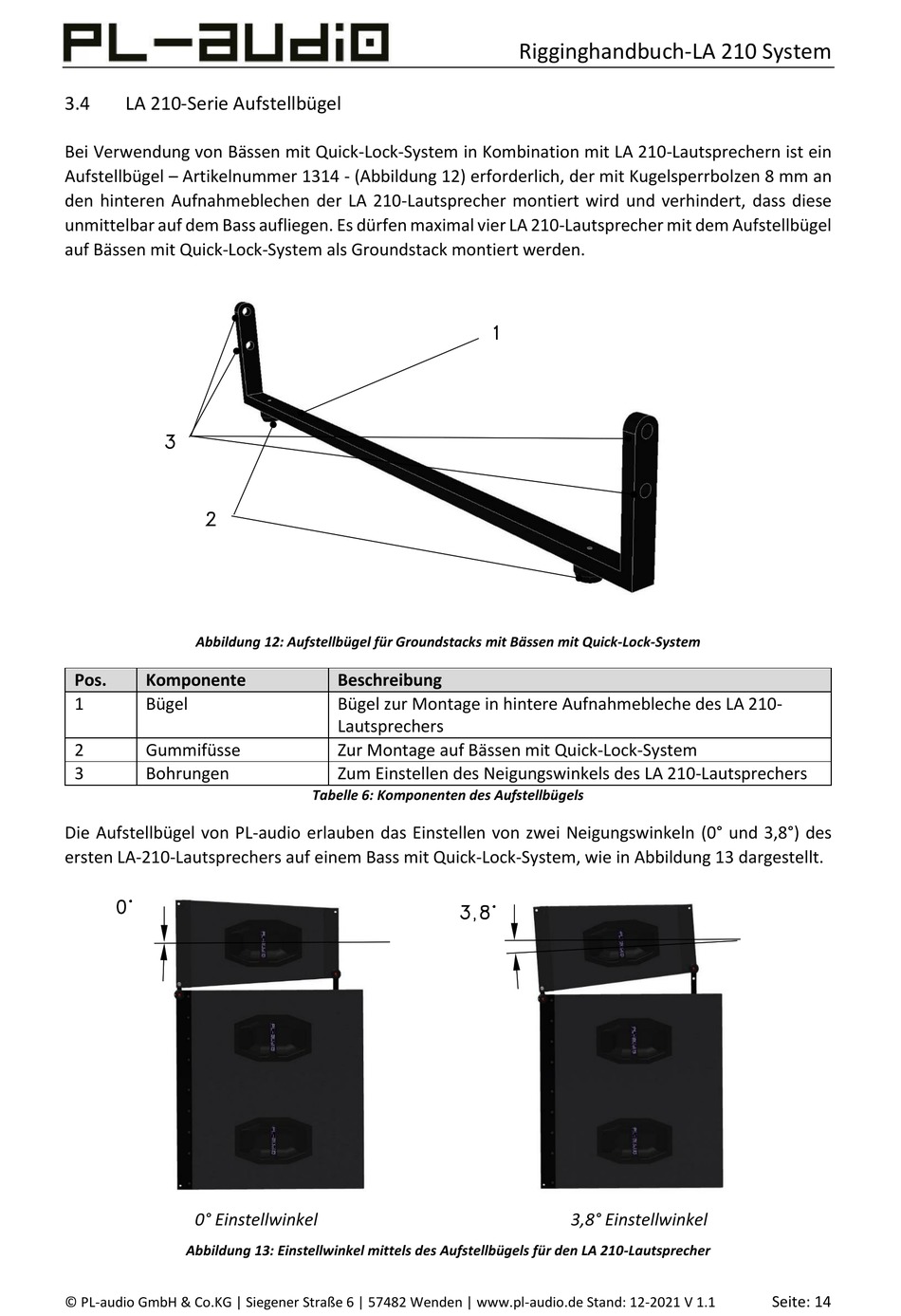

Abbildung 12: Aufstellbügel für Groundstacks mit Bässen mit Quick-Lock-System
Pos. Komponente
1 Bügel
2 Gummifüsse
3 Bohrungen
Die Aufstellbügel von PL-audio erlauben das Einstellen von zwei Neigungswinkeln (0° und 3,8°) des
ersten LA-210-Lautsprechers auf einem Bass mit Quick-Lock-System, wie in Abbildung 13 dargestellt.

0° Einstellwinkel
Abbildung 13: Einstellwinkel mittels des Aufstellbügels für den LA 210-Lautsprecher
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
Beschreibung
Bügel zur Montage in hintere Aufnahmebleche des LA 210-
Lautsprechers
Zur Montage auf Bässen mit Quick-Lock-System
Zum Einstellen des Neigungswinkels des LA 210-Lautsprechers
Tabelle 6: Komponenten des Aufstellbügels

Rigginghandbuch-LA 210 System

3,8° Einstellwinkel
Seite: 14
