Mehrpunktaufhängung
Bei Mehrpunktaufhängung erfolgt die Aufhängung über die vier 12,5 mm Bohrungen an den Enden der
äußeren Grundstreben (siehe Abbildung 6) mit 1 t Schäkeln (Nicht im Lieferumfang enthalten). Die
vertikale Ausrichtung
Mehrpunktaufhängung über den vorderen Motor/Kettenzug und die vorderen 12,5 mm Bohrungen
bzw. den hinteren Motor/Kettenzug und die hinteren 12,5 mm Bohrungen.
Anbringen der Motoren/ Kettenzüge

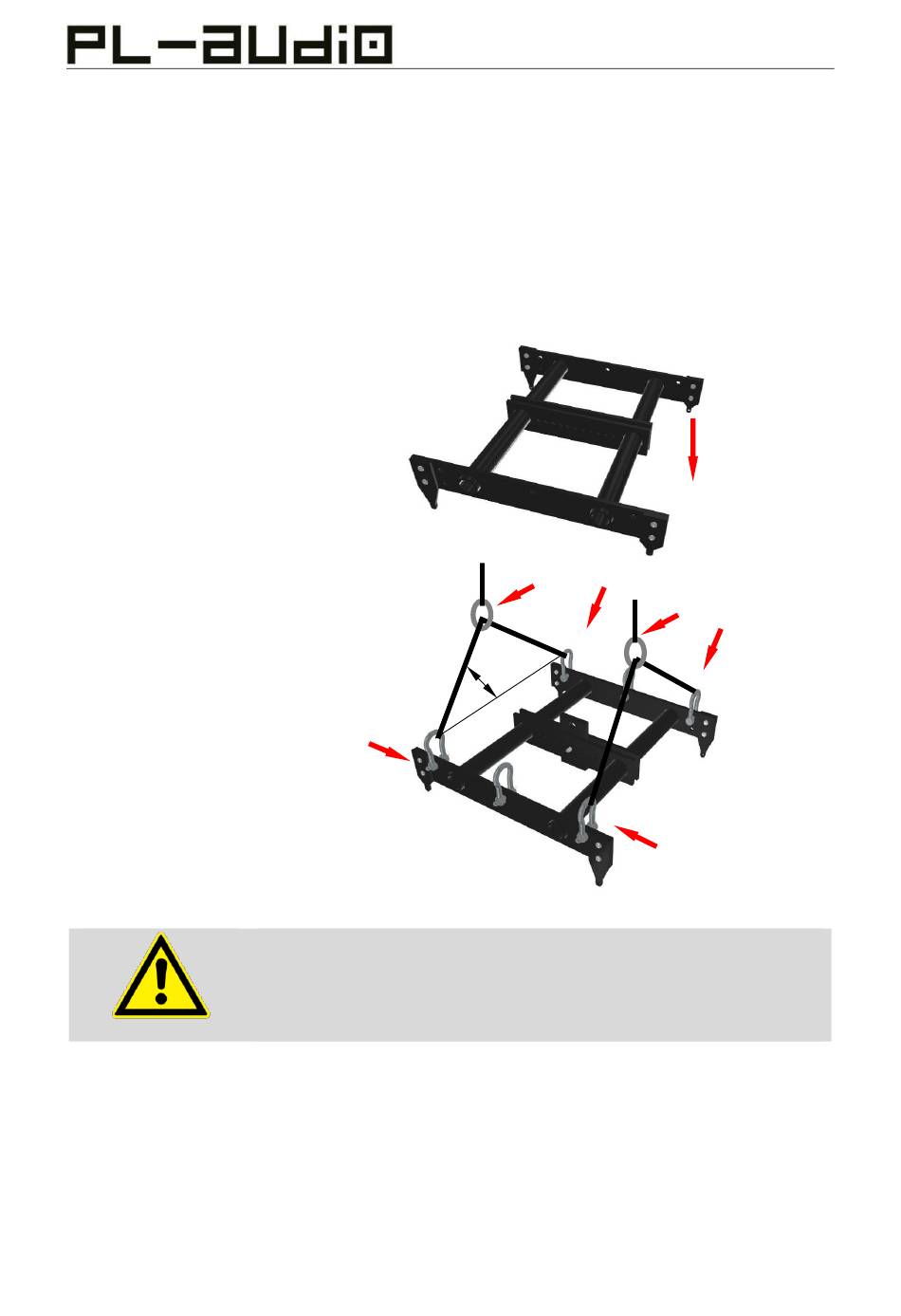

1. Platzieren Sie den Flugrahmen
so, dass die Aufnahmelaschen
nach unten zeigen.
2. Montieren Sie die 1 t Schäkel
mit Tragseilen oder Ketten an
den vorderen (X) bzw. hinteren
(Y) 12, 5mm Bohrungen der
äußeren Grundstreben des
Flugrahmens.
3. Achten Sie darauf, dass die
Tragseile/ Ketten eine
Mindestbruchkraft von jeweils
1.500 kg besitzen und für den
Einsatzzweck geprüft und
geeignet sind. Der
Anschlagwinkel darf nicht mehr
als 45° betragen.
Befestigung der Kabelaufhängung
Wir empfehlen, die Kabelaufhängung mit am Haken des hinteren Motors / Kettenzugs (Rearpick ) zu
befestigen.
© PL-audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: 12-2021 V 1.1
bzw. der Gesamtneigungswinkel
2
X
WARNUNG! Verletzungsgefahr durch unsachgemäße Montage
Beachten Sie die zulässige Tragfähigkeit der Tragseile bzw. Ketten und die
Sicherheits- und Montagehinweise des Herstellers.
Der Anschlagwinkel darf nicht mehr als 45° betragen..
Rigginghandbuch-LA 210 System
des Arrays
3
2
X
Max. 45°
Y
2
erfolgt bei der
1
3
2
2
Y
