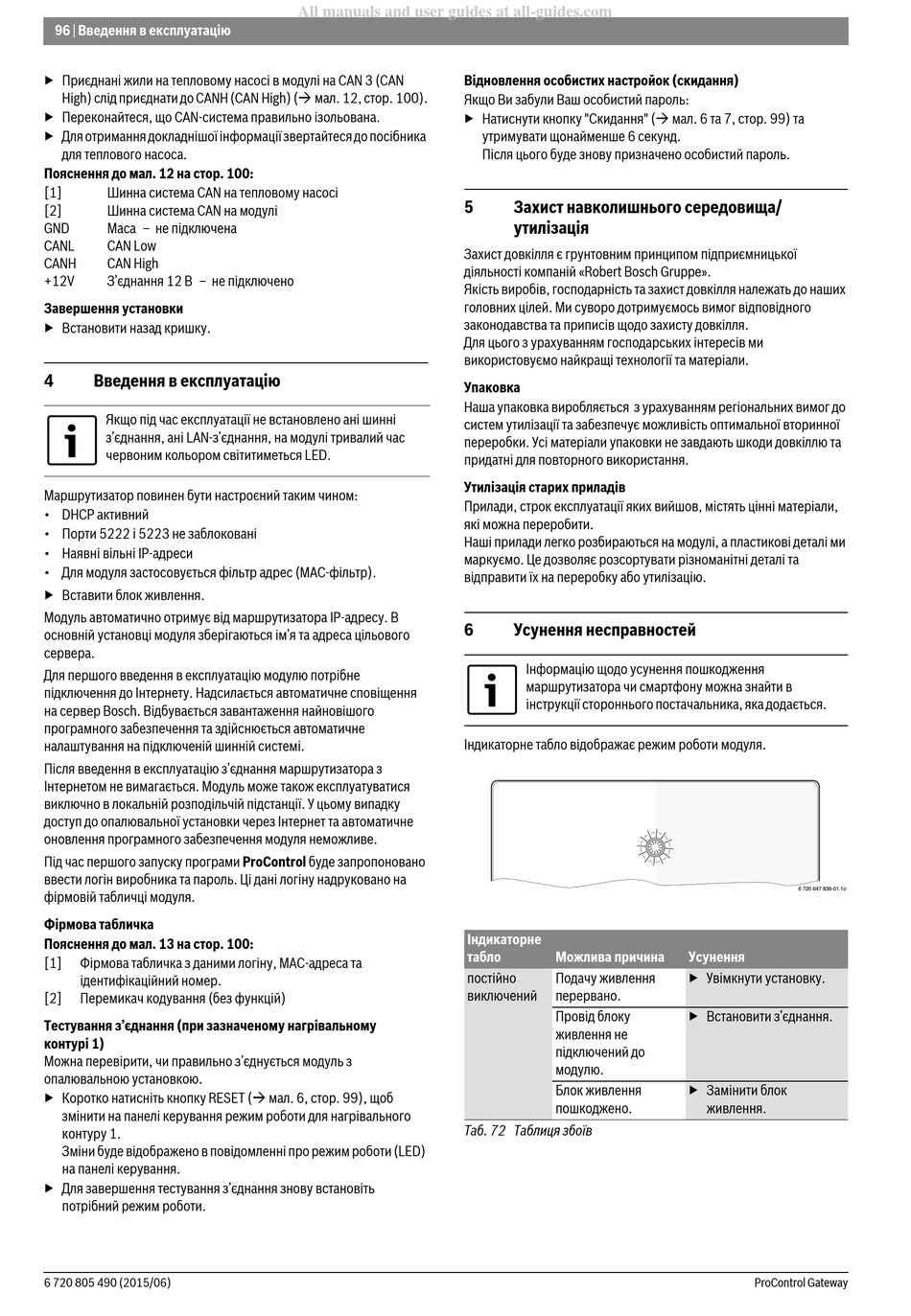

96 | Введення в експлуатацію
▶ Приєднані жили на тепловому насосі в модулі на CAN 3 (CAN
High) слід приєднати до CANH (CAN High) ( мал. 12, стор. 100).
▶ Переконайтеся, що CAN-система правильно ізольована.
▶ Для отримання докладнішої інформації звертайтеся до посібника
для теплового насоса.
Пояснення до мал. 12 на стор. 100:
[1] Шинна система CAN на тепловому насосі
[2] Шинна система CAN на модулі
GND Маса – не підключена
CANL CAN Low
CANH CAN High
+12V З'єднання 12 В – не підключено
Завершення установки
▶ Встановити назад кришку.
4 Введення в експлуатацію
Якщо під час експлуатації не встановлено ані шинні
з'єднання, ані LAN-з'єднання, на модулі тривалий час
червоним кольором світитиметься LED.
Маршрутизатор повинен бути настроєний таким чином:
• DHCP активний
• Порти 5222 і 5223 не заблоковані
• Наявні вільні IP-адреси
• Для модуля застосовується фільтр адрес (MAC-фільтр).
▶ Вставити блок живлення.
Модуль автоматично отримує від маршрутизатора ІР-адресу. В
основній установці модуля зберігаються ім'я та адреса цільового
сервера.
Для першого введення в експлуатацію модулю потрібне
підключення до Інтернету. Надсилається автоматичне сповіщення
на сервер Bosch. Відбувається завантаження найновішого
програмного забезпечення та здійснюється автоматичне
налаштування на підключеній шинній системі.
Після введення в експлуатацію з'єднання маршрутизатора з
Інтернетом не вимагається. Модуль може також експлуатуватися
виключно в локальній розподільчій підстанції. У цьому випадку
доступ до опалювальної установки через Інтернет та автоматичне
оновлення програмного забезпечення модуля неможливе.
Під час першого запуску програми ProControl буде запропоновано
ввести логін виробника та пароль. Ці дані логіну надруковано на
фірмовій табличці модуля.
Фірмова табличка
Пояснення до мал. 13 на стор. 100:
[1] Фірмова табличка з даними логіну, MAC-адреса та
ідентифікаційний номер.
[2] Перемикач кодування (без функцій)
Тестування з'єднання (при зазначеному нагрівальному
контурі 1)
Можна перевірити, чи правильно з'єднується модуль з
опалювальною установкою.
▶ Коротко натисніть кнопку RESET ( мал. 6, стор. 99), щоб
змінити на панелі керування режим роботи для нагрівального
контуру 1.
Зміни буде відображено в повідомленні про режим роботи (LED)
на панелі керування.
▶ Для завершення тестування з'єднання знову встановіть
потрібний режим роботи.
6 720 805 490 (2015/06)
All manuals and user guides at all-guides.com
Відновлення особистих настройок (скидання)
Якщо Ви забули Ваш особистий пароль:
▶ Натиснути кнопку "Скидання" ( мал. 6 та 7, стор. 99) та
5
Захист довкілля є грунтовним принципом підприємницької
діяльності компаній «Robert Bosch Gruppe».
Якість виробів, господарність та захист довкілля належать до наших
головних цілей. Ми суворо дотримуємось вимог відповідного
законодавства та приписів щодо захисту довкілля.
Для цього з урахуванням господарських інтересів ми
використовуємо найкращі технології та матеріали.
Упаковка
Наша упаковка виробляється з урахуванням регіональних вимог до
систем утилізації та забезпечує можливість оптимальної вторинної
переробки. Усі матеріали упаковки не завдають шкоди довкіллю та
придатні для повторного використання.
Утилізація старих приладів
Прилади, строк експлуатації яких вийшов, містять цінні матеріали,
які можна переробити.
Наші прилади легко розбираються на модулі, а пластикові деталі ми
маркуємо. Це дозволяє розсортувати різноманітні деталі та
відправити їх на переробку або утилізацію.
6
Індикаторне табло відображає режим роботи модуля.
Індикаторне
табло
постійно
виключений
Таб. 72 Таблиця збоїв
утримувати щонайменше 6 секунд.
Після цього буде знову призначено особистий пароль.
Захист навколишнього середовища/
утилізація
Усунення несправностей
Інформацію щодо усунення пошкодження
маршрутизатора чи смартфону можна знайти в
інструкції стороннього постачальника, яка додається.
Можлива причина
Подачу живлення
перервано.
Провід блоку
живлення не
підключений до
модулю.
Блок живлення
пошкоджено.
6 720 647 836-01.1o
Усунення
▶ Увімкнути установку.
▶ Встановити з'єднання.
▶ Замінити блок
живлення.
ProControl Gateway
