Bosch SMS Installationsanleitung

SMS
Steuerlinie mit Schaltzusatz
de Installationsanleitung
VdS-Klasse C (G 193056)
Funtionsbeschreibung

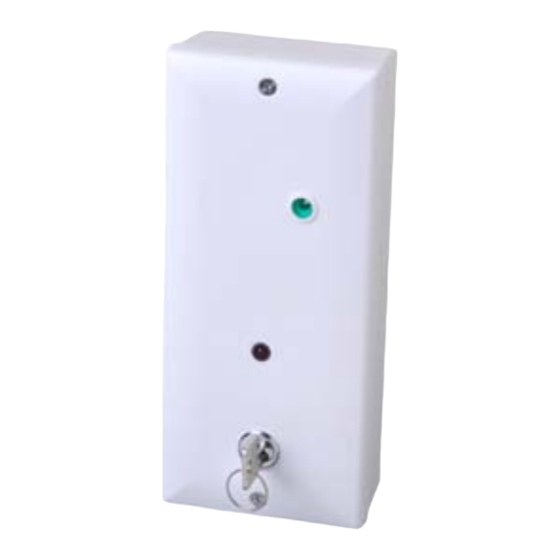

Die Steuerlinie mit Schaltzusatz SMS ist ein Schalt- und Steuer-
glied für Notrufeinrichtungen. Sie wird in erster Linie zur Ansteue-
rung einer optischen Raumüberwachung eingesetzt (Kameraan-
steuerung).
Die SMS verfügt über eine Meldergruppe (Primärleitung) und über
potentialfreie Kontakte und kann an Notrufmeldern, Zentralen und
Übertragungseinrichtungen (ÜE) angeschlossen werden.
Die Auslösung der SMS erfolgt in Gleichstromlinientechnik (GLT)
durch einen automatischen/nichtautomatischen Notrufmelder oder
über eine Notrufmelderzentrale (NMZ).
Die optische Raumüberwachungseinrichtung wird über das b-
Relais angesteuert, gleichzeitig erfolgt über das a-Relais eine ent-
sprechende Meldung an die NMZ/ÜE.
Jeder Alarm wird in einen Alarmspeicher eingetragen, der je nach
Verdrahtung, manuell (über die Reset-Taste) oder automatisch
(durch die NMZ) rückgesetzt werden kann. Bei Rücksetzung des
Alarms erlischt die Alarm-LED.
Die SMS kann von der NMZ fremdgespeist oder mit einer separa-
ten Energieversorgung ausgestattet werden.

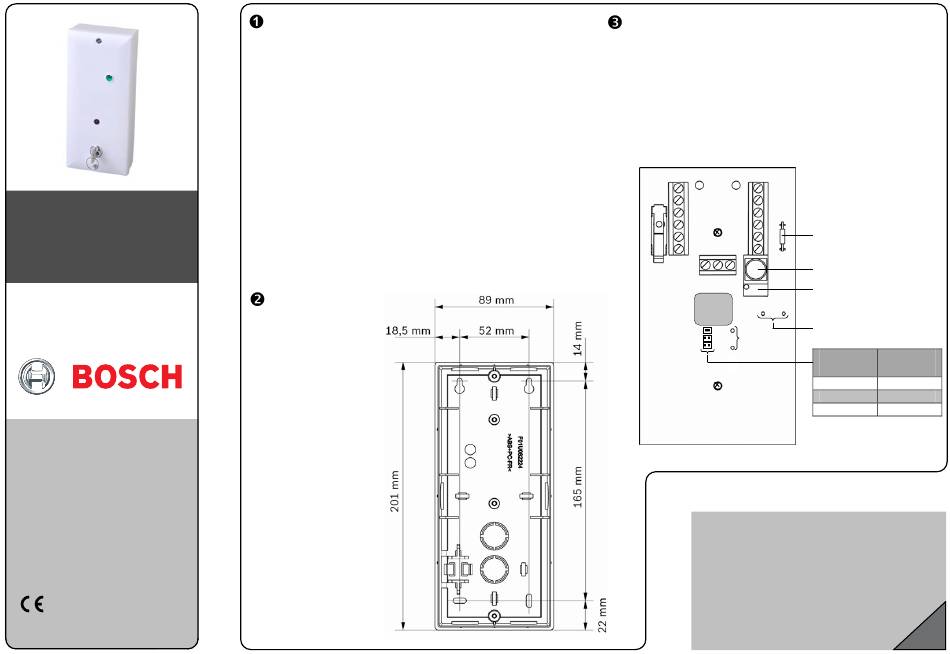

Montage
Empfohlene Montage-
schrauben 3,5 x 25
Erfordert der Einsatz
der SMS eine eigene
Energieversorgung,
wird die Verwendung
der Energieversor-
gung EV12V/1A emp-
fohlen. Die SMS kann
in der linken Hälfte
der EV12V/1A mon-
tiert werden.
Auslösezeit für Kameraansteuerung und Meldergruppenab-
gleich
Auslösezeit für Kameraansteuerung:
Der Alarmausgang zur Überwachungskamera besitzt eine ein-
stellbare Zeitstufe, mit deren Hilfe verschiedene Zeitintervalle
für die Dauer der Kameraansteuerung eingestellt werden können
(ca. 550 ms, 3 min. (Auslieferungszustand), 24 min.).
Meldergruppenabgleich:
Mit Hilfe eines Voltmeters an den Messpunkten UFM/UL und Po-
tentiometer P1 einen 0V-Abgleich durchführen.
C A
6 1
5 2
4 3
4
3
2 5
1 6
3 2 1
B
Geräte-
kontakt
P1
UL UFM
BR2
zur LED
BR1
BR3
*) Nicht in Verbindung mit Impuls-
verlängerung bei Überfallmeldern.
Bosch Sicherheitssysteme GmbH
Robert-Koch-Str. 100
D-85521 Ottobrunn
Germany
Telephone (089) 6290-0
Fax (089) 6290-1020
www.bosch-securitysystems.com
© Bosch Sicherheitssysteme GmbH, 2008
3.002.389.561 I V3 I 2008.11
R = 3K6
E
Reset-Taste
Potentiometer für Melder-
gruppenabgleich
Messpunkte für Voltmeter
Brücke Auslösezeit
geschlossen für Relais b
1 ca. 550 ms
2 ca. 3 min
3 *) ca. 24 min
1
